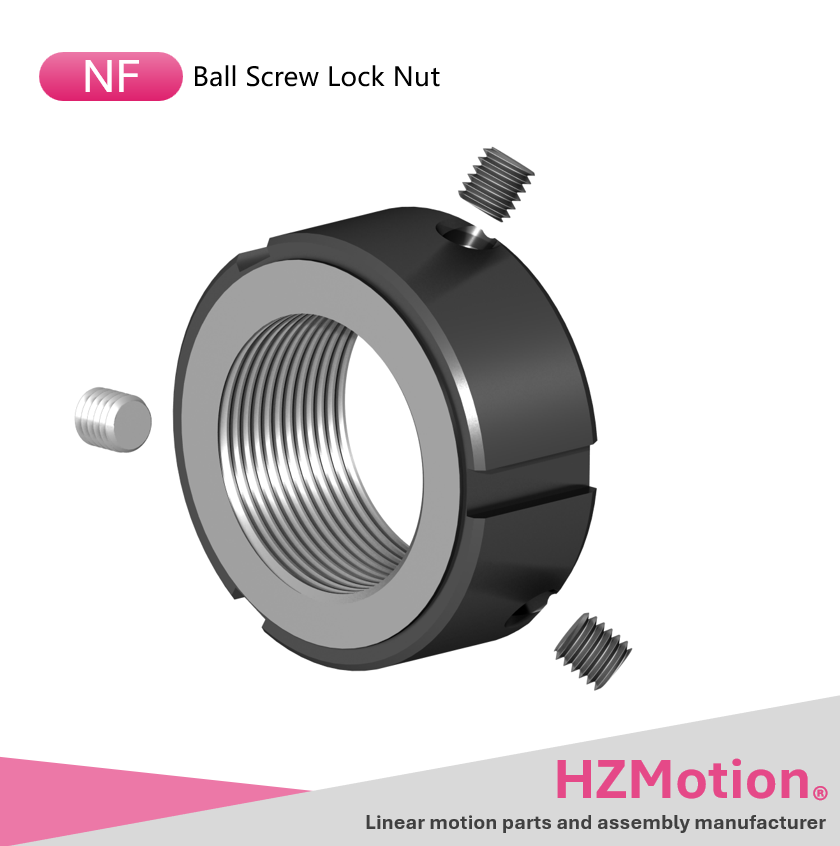

NF型产品图片

NF型

NF型属于重载型锁紧螺母。本页用于承接该系列下的具体型号、图纸、3D 模型和购物车操作。

返回上一级重载型锁紧螺母

产品规格

技术参数

材质: 42CrMo
硬度: HRC 28-32
螺纹精度: ISO 4H
表面处理: 发黑处理

尺寸图纸

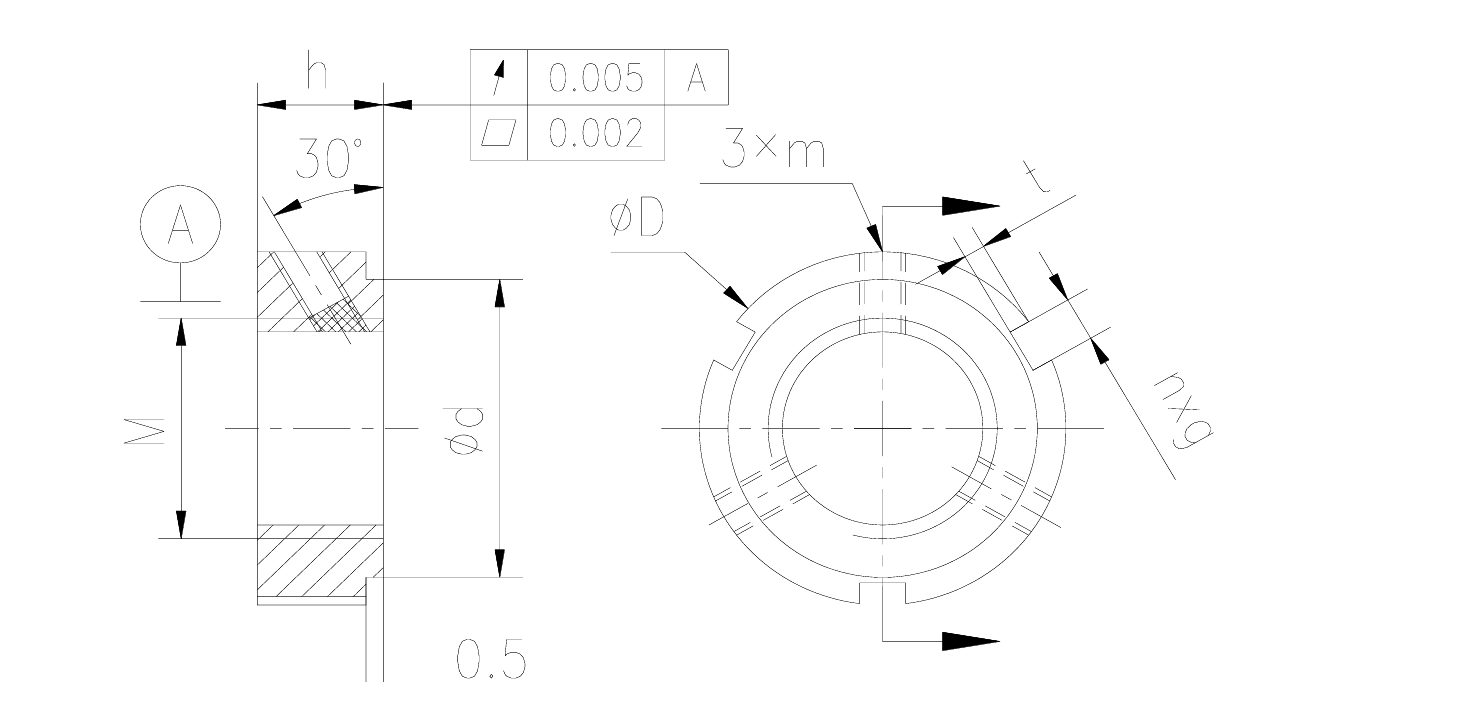

NF型锁紧螺母尺寸图纸

尺寸表格

型号	螺距	D	h	d	n×g	t	m	最大锁紧力矩 (N·m)	轴向负载能力 (kN)
NF M14x1.5	1.5	30	14	25	3x4	2	M5	4.5	50
NF M15x1.0	1.0	30	14	25	3x4	2	M5	4.5	60
NF M16x1.5	1.5	30	14	25	3x4	2	M5	4.5	80
NF M17x1.0	1.0	32	16	27	3x5	2	M6	4.5	85
NF M18x1.5	1.5	32	16	27	3x5	2	M6	4.5	90
NF M20x1.0	1.0	38	16	33	3x5	2	M6	4.5	90
NF M20x1.5	1.5	38	16	33	3x5	2	M6	8	90
NF M22x1.5	1.5	38	16	33	3x5	2	M6	8	110
NF M24x1.5	1.5	38	18	33	3x5	2	M6	8	120
NF M25x1.5	1.5	38	18	33	3x5	2	M6	8	130
NF M27x1.5	1.5	40	18	35	3x5	2	M6	8	140
NF M30x1.5	1.5	45	18	40	3x5	2	M6	8	160
NF M33x1.5	1.5	50	18	45	3x5	2	M6	8	180
NF M35x1.5	1.5	52	18	47	3x6	2.5	M8	18	190
NF M36x1.5	1.5	52	18	47	3x6	2.5	M8	18	195
NF M39x1.5	1.5	58	20	52	3x6	2.5	M8	18	200
NF M40x1.5	1.5	58	20	52	3x6	2.5	M8	18	210
NF M42x1.5	1.5	62	20	56	3x6	2.5	M8	18	220
NF M45x1.5	1.5	65	20	59	3x6	2.5	M8	18	240
NF M48x1.5	1.5	70	20	64	3x6	2.5	M8	18	270
NF M50x1.5	1.5	70	20	64	3x6	2.5	M8	18	300
NF M52x1.5	1.5	73	22	68	3x7	3	M8	18	310
NF M55x1.5	1.5	75	22	68	3x7	3	M8	18	340
NF M55x2.0	2.0	75	22	68	3x7	3	M8	18	340
NF M56x1.5	1.5	75	22	68	3x7	3	M8	18	350
NF M56x2.0	2.0	75	22	68	3x7	3	M8	18	350
NF M60x2.0	2.0	80	22	73	3x7	3	M8	18	380
NF M64x1.5	1.5	85	22	78	3x7	3	M8	18	450
NF M64x2.0	2.0	85	22	78	3x7	3	M8	18	450
NF M65x2.0	2.0	85	22	78	3x7	3	M8	18	460
NF M68x2.0	2.0	92	24	84	3x8	3.5	M8	18	480
NF M70x2.0	2.0	92	24	84	3x8	3.5	M8	18	490
NF M72x2.0	2.0	94	24	86	3x8	3.5	M8	18	500
NF M75x2.0	2.0	98	24	90	3x8	3.5	M8	18	520
NF M76x2.0	2.0	98	24	90	3x8	3.5	M8	18	540
NF M80x2.0	2.0	105	24	96	3x8	3.5	M8	18	620
NF M85x2.0	2.0	110	24	102	6x8	3.5	M8	18	650
NF M90x2.0	2.0	120	26	108	6x10	4	M8	18	680
NF M95x2.0	2.0	125	26	113	6x10	4	M8	18	710
NF M100x2.0	2.0	130	26	118	6x10	4	M8	18	740

除特别标注外，尺寸单位为 mm。
