产品规格

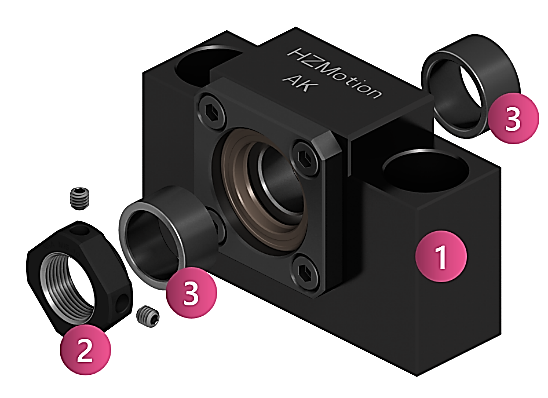

内容清单
| 零件号 | 名称 | 单位 | 数量 |
|---|---|---|---|
| 1-(1) | 轴承座本体 | 件 | 1 |
| 1-(2) | 轴承 | 对 | 1 |
| 1-(3) | 轴承盖 | 件 | 1 |
| 1-(4) | 密封圈 | 件 | 2 |
| 1-(5) | 六角螺钉 | 件 | 4 |
| 2 | 锁紧螺母（带紧定螺钉） | 件 | 1 |
| 3 | 隔套 | 件 | 2 |
滚珠丝杠接口尺寸
| 滚珠丝杠接口尺寸 | AK10 | AK12 | AK15 | AK20 | AK25 |
|---|---|---|---|---|---|
| d1(g6) | 10 | 12 | 15 | 20 | 25 |
| A | 8 | 10 | 12 | 17 | 25 |
| e | 36 | 36 | 48 | 64 | 76 |
| f | 15 | 15 | 20 | 25 | 30 |
| M | M10x1 | M12x1 | M15x1 | M20x1 | M25x1.5 |
| S | 12 | 12 | 13 | 16 | 20 |
尺寸单位：[mm]

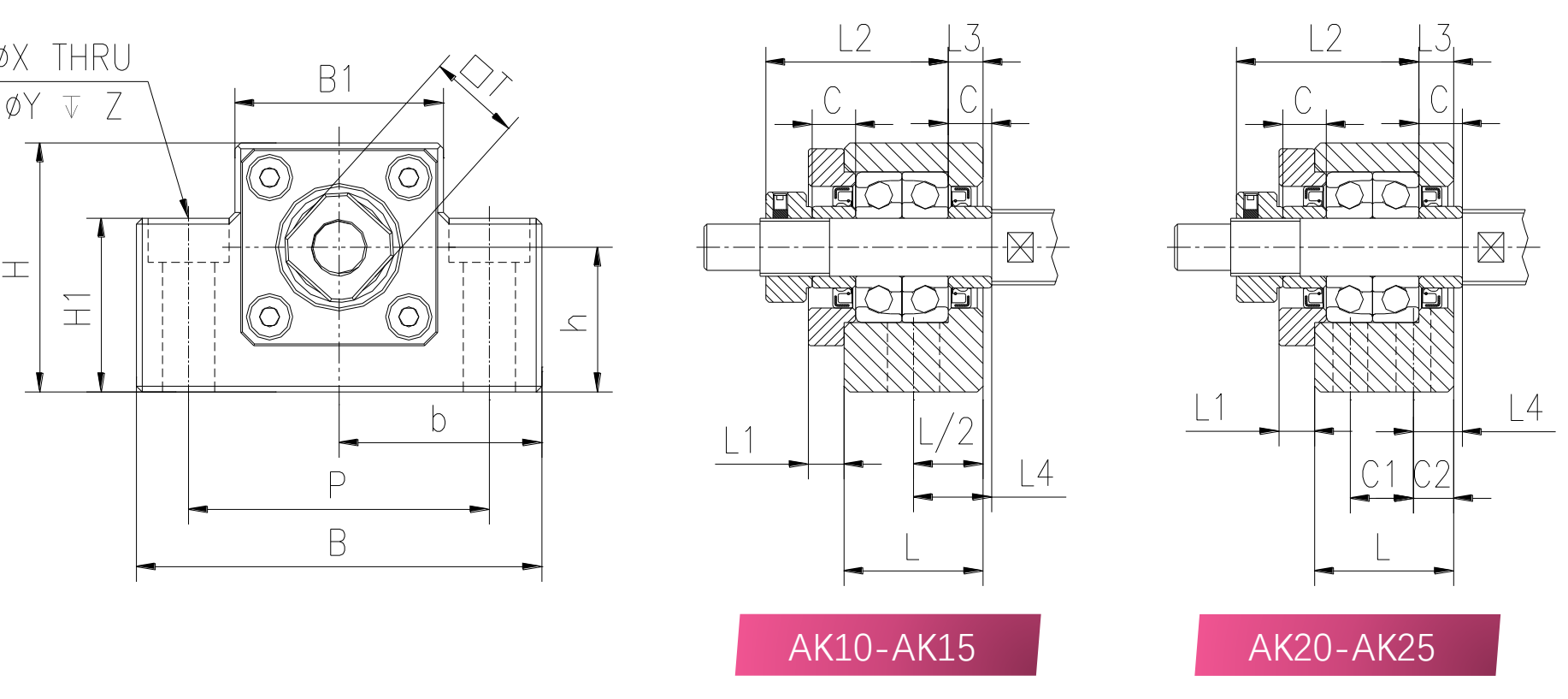

支撑单元尺寸
| 型号 Model | d1 | L | L1 | L2 | L3 | L4 | B | H | b ±0.02 | h ±0.02 | B1 | H1 | P | C1 | C2 | X | Y | Z | m | T | C | 轴承型号 （E 系列除外） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AK10 | 10 | 24 | 6 | 29.5 | 6 | 11.5 | 70 | 43 | 35 | 25 | 36 | 35 | 52 | - | - | 9 | 14 | 11 | M3 | 17 | 5.5 | 7000A |
| AK12 | 12 | 24 | 6 | 29.5 | 6 | 11.5 | 70 | 43 | 35 | 25 | 36 | 35 | 52 | - | - | 9 | 14 | 111 | M4 | 19 | 5.5 | 7001A |
| AK15 | 15 | 25 | 6 | 36 | 5 | 17.5 | 80 | 49 | 40 | 30 | 41 | 40 | 60 | - | - | 11 | 17 | 15 | M4 | 22 | 10 | 7002A |
| AK20 | 20 | 42 | 10 | 50 | 10 | 11 | 95 | 58 | 47.5 | 30 | 56 | 45 | 75 | 22 | 10 | 11 | 17 | 15 | M4 | 30 | 11 | 7004A |
| AK25 | 25 | 48 | 12 | 59 | 14 | 9 | 105 | 68 | 52.5 | 35 | 66 | 25 | 85 | 30 | 9 | 11 | - | - | M5 | 35 | 14 | 7205A |
尺寸单位：[mm]

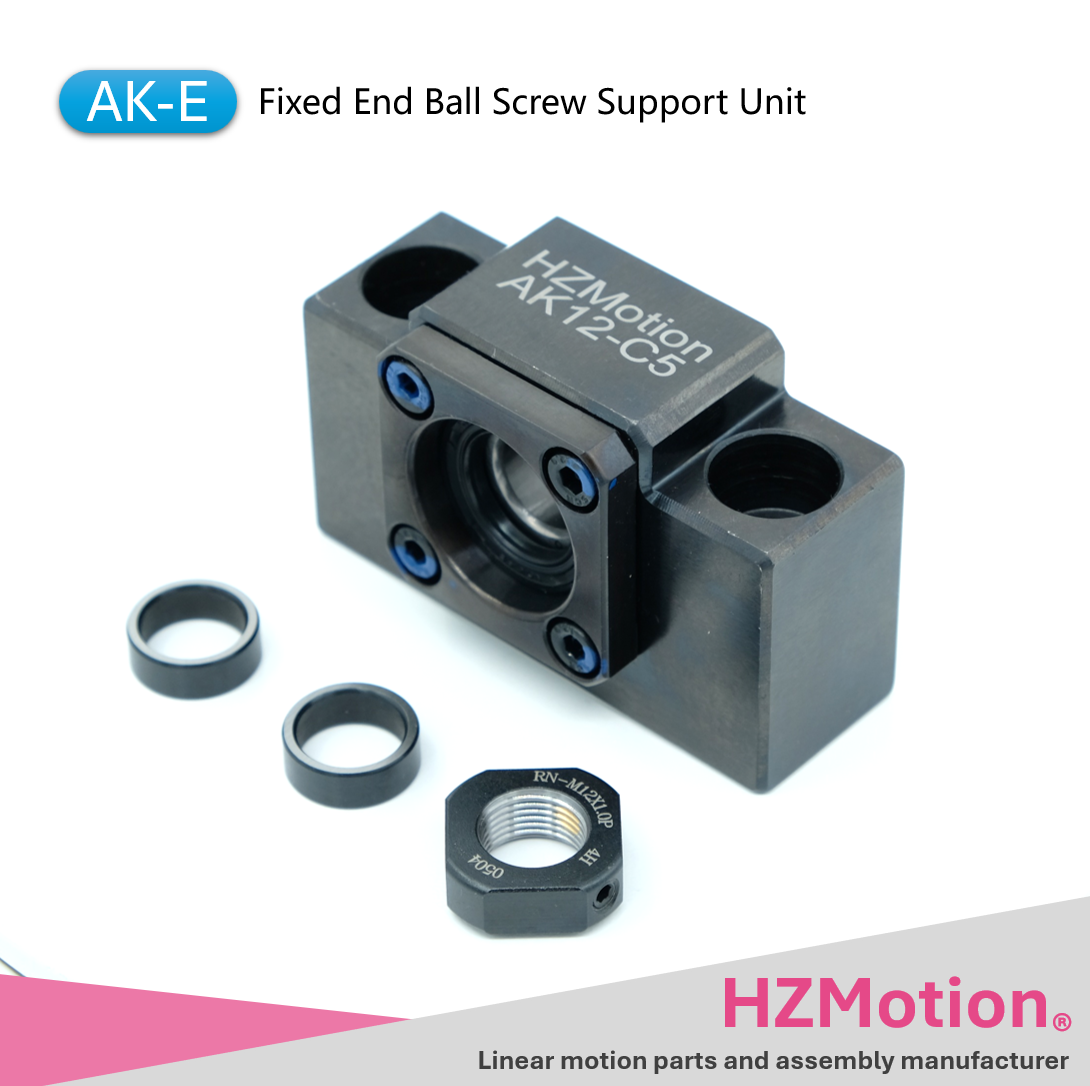

产品型号 / 目录图纸
| 零件号 | 描述 | 3D 模型 | 价格 | 最大轴向负荷 (kgf) | 轴颈 (mm) | 轴承配组 | 轴承接触角 | 轴承预紧 | 轴承原产地 |
|---|---|---|---|---|---|---|---|---|---|
| AK10-E | AK10固定端-经济型 | 下载 |
---- | N/A | 10 | N/A | N/A | 轻预紧 | 进口/JP |
| AK12-E | AK12固定端-经济型 | 下载 |
---- | N/A | 12 | N/A | N/A | 轻预紧 | 进口/JP |
| AK15-E | AK15固定端-经济型 | 下载 |
---- | N/A | 15 | N/A | N/A | 轻预紧 | 进口/JP |
| AK20-E | AK20固定端-经济型 | 下载 |
---- | N/A | 20 | N/A | N/A | 轻预紧 | 进口/JP |
| AK25-E | AK25固定端-经济型 | 下载 |
---- | N/A | 25 | N/A | N/A | 轻预紧 | 进口/JP |
共 5 条
