CRU6xxx型产品图片

CRU6xxx型

CRU6xxx 交叉滚子直线滑台，手册行程范围 60-265 mm。

返回上一级交叉滚子直线滑台

产品规格

图纸与尺寸表格

CRU6xxx

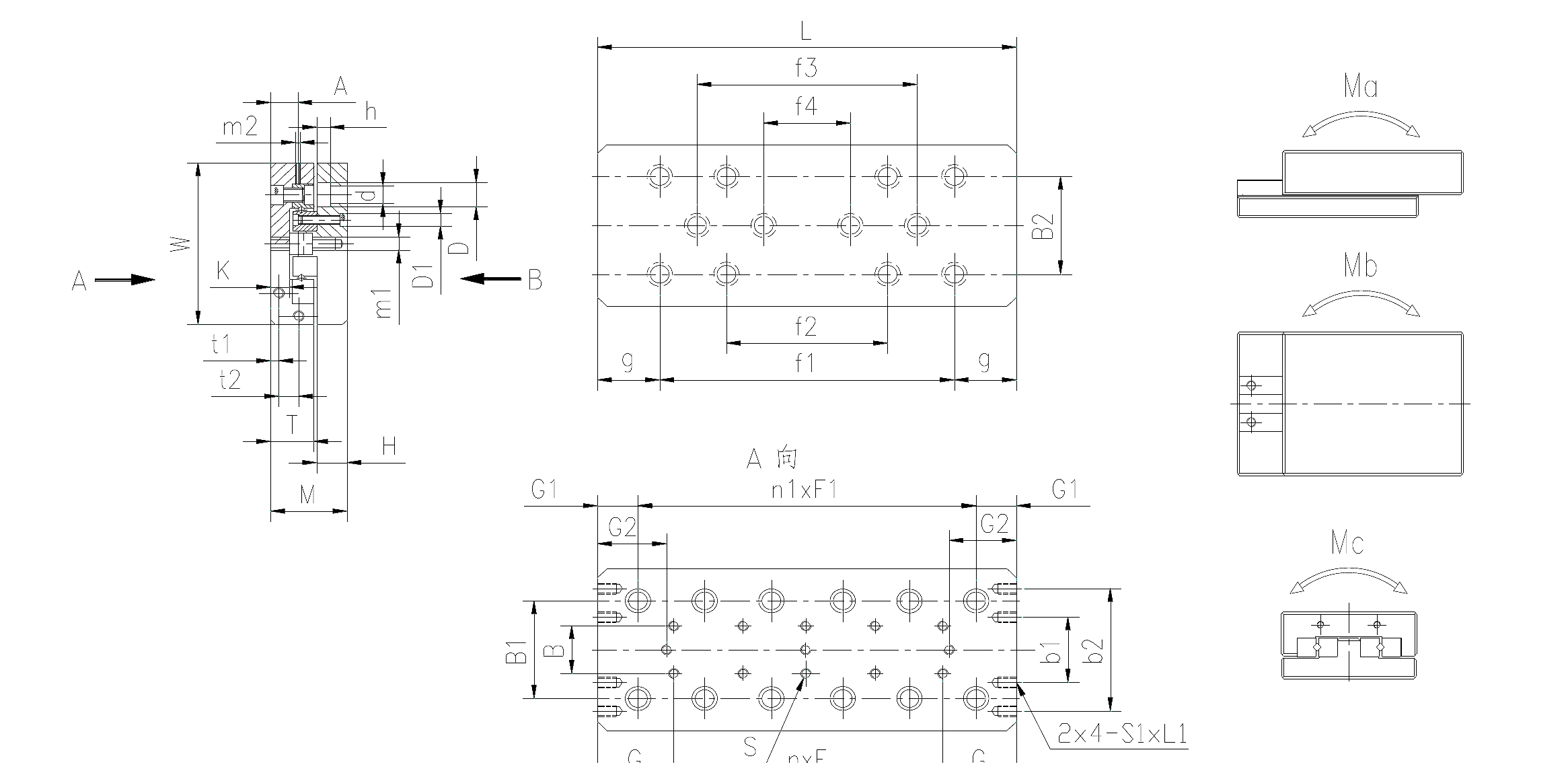

CRU6xxx 技术图纸

主尺寸表格

型号	行程 (mm)	W ±0.1	M ±0.1	L	B	n×F	G	S
CRU6110	60	100	45	110	50	-	55	M6
CRU6160	95	100	45	160	50	1×50	55	M6
CRU6210	130	100	45	210	50	2×50	55	M6
CRU6260	165	100	45	260	50	3×50	55	M6
CRU6310	200	100	45	310	50	4×50	55	M6
CRU6360	235	100	45	360	50	5×50	55	M6
CRU6410	265	100	45	410	50	6×50	55	M6

侧面安装尺寸

型号	B1	n1×F1	G1	G2	b1	t1	S1×L1	T	H	K	d×D×h	D1	m1	A	m2
CRU6110	63	1×50	30	16	60	8	M4×0.7×8	31	13	15	7×11×7	11	M5	23.5	M5
CRU6160	63	2×50	30	23.5	60	8	M4×0.7×8	31	13	15	7×11×7	11	M5	23.5	M5
CRU6210	63	3×50	30	31	60	8	M4×0.7×8	31	13	15	7×11×7	11	M5	23.5	M5
CRU6260	63	4×50	30	38.5	60	8	M4×0.7×8	31	13	15	7×11×7	11	M5	23.5	M5
CRU6310	63	5×50	30	46	60	8	M4×0.7×8	31	13	15	7×11×7	11	M5	23.5	M5
CRU6360	63	6×50	30	53.5	60	8	M4×0.7×8	31	13	15	7×11×7	11	M5	23.5	M5
CRU6410	63	7×50	30	63.5	60	8	M4×0.7×8	31	13	15	7×11×7	11	M5	23.5	M5

基座尺寸与额定载荷

型号	B2	f1	f2	f3	f4	g	Z	C	C0	Ma	Mb	Mc
CRU6110	60	90	-	-	-	10	6	7.5	11	121	80.5	158
CRU6160	60	140	-	-	-	10	9	9.3	14	231	171	211
CRU6210	60	190	-	90	-	10	13	13	21	428	345	317
CRU6260	60	240	-	140	-	10	16	16	28	616	516	423
CRU6310	60	290	-	190	-	10	19	17	32	838	720	476
CRU6360	60	340	140	240	-	10	22	20	39	1090	958	582
CRU6410	60	390	190	290	-	10	26	23	46	1480	1320	688

除特别注明外，尺寸单位为 mm。

产品型号 / 目录图纸

零件号	描述	3D 模型	价格	推荐载荷(kg)	台宽W(mm)	台高M(mm)	台长L(mm)	行程(mm)	动载C(kN)	静载C0(kN)
CRU6110	CRU6110 交叉滚子直线滑台，无内置驱动，有限行程交叉滚子 V 形导轨	下载	----	153	100	45	110	60	7.5	11
CRU6160	CRU6160 交叉滚子直线滑台，无内置驱动，有限行程交叉滚子 V 形导轨	下载	----	190	100	45	160	95	9.3	14
CRU6210	CRU6210 交叉滚子直线滑台，无内置驱动，有限行程交叉滚子 V 形导轨	下载	----	265	100	45	210	130	13	21
CRU6260	CRU6260 交叉滚子直线滑台，无内置驱动，有限行程交叉滚子 V 形导轨	下载	----	326	100	45	260	165	16	28
CRU6310	CRU6310 交叉滚子直线滑台，无内置驱动，有限行程交叉滚子 V 形导轨	下载	----	347	100	45	310	200	17	32
CRU6360	CRU6360 交叉滚子直线滑台，无内置驱动，有限行程交叉滚子 V 形导轨	下载	----	408	100	45	360	235	20	39
CRU6410	CRU6410 交叉滚子直线滑台，无内置驱动，有限行程交叉滚子 V 形导轨	下载	----	469	100	45	410	265	23	46

每页显示条

共 7 条
