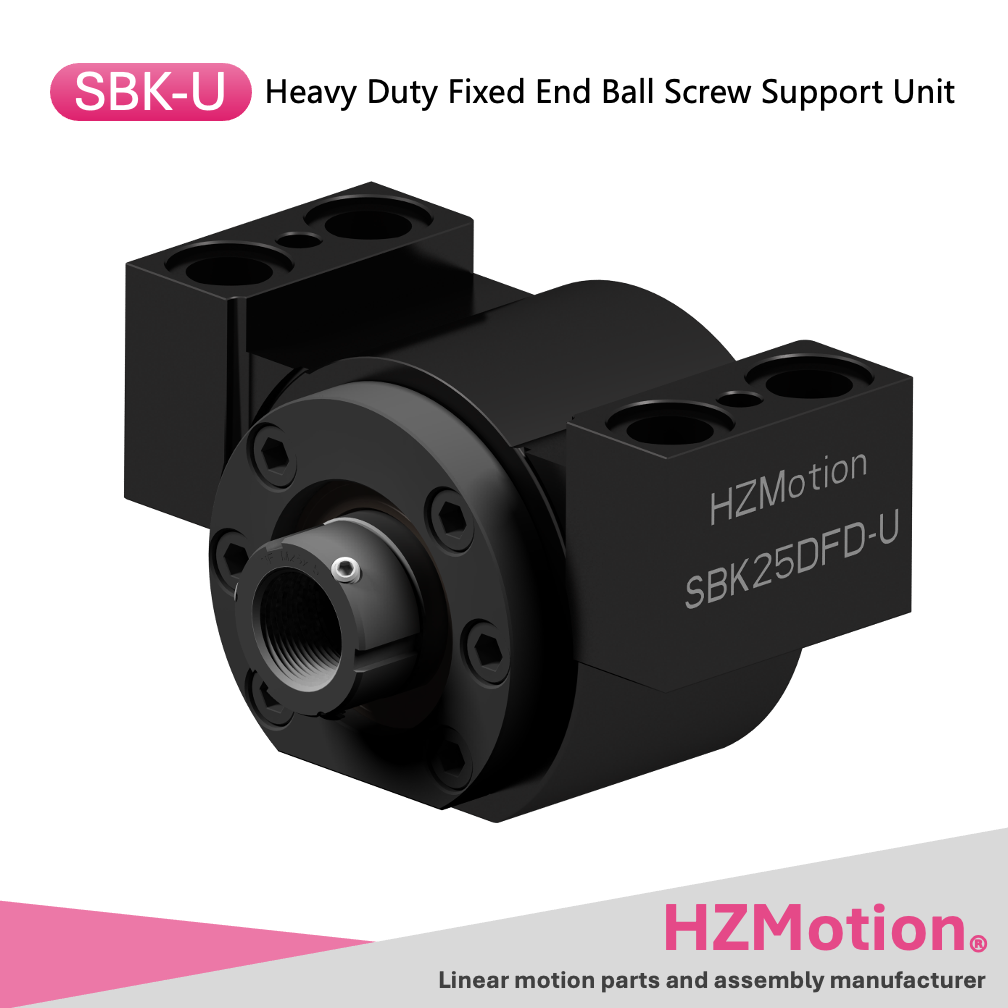

SBK-U型产品图片

SBK-U型

SBK-U型属于重载型固定端。本页用于承接该系列下的具体型号、图纸、3D 模型和购物车操作。

返回上一级重载型固定端

产品规格

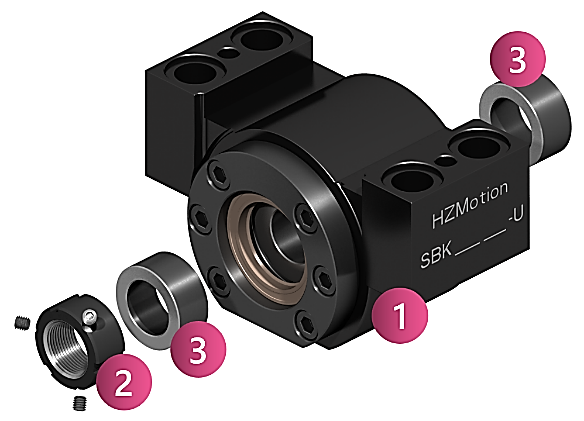

内容清单

内容清单

零件号	名称	单位	数量
1-(1)	轴承座本体	件	1
1-(2)	轴承	套	1
1-(3)	轴承盖	件	1
1-(4)	密封圈	件	2
1-(5)	六角螺钉	件	6
2	锁紧螺母（带紧定螺钉）	件	1
3	隔套	件	2

滚珠丝杠接口尺寸

滚珠丝杠接口尺寸

滚珠丝杠接口尺寸	SBK25 DF-U	SBK25 DFD-U	SBK30 DF-U	SBK30 DFD-U	SBK35 DF-U	SBK35 DFD-U	SBK40 DF-U	SBK40 DFD-U
d1(g6)	25	25	30	30	35	35	40	40
A	20	20	25	25	30	30	35	35
e	89	104	89	104	92	107	92	107
M	26	26	26	26	30	30	30	30
S	M25X1.5	M25X1.5	M30X1.5	M30X1.5	M35X1.5	M35X1.5	M40X1.5	M40X1.5

尺寸单位：[mm]

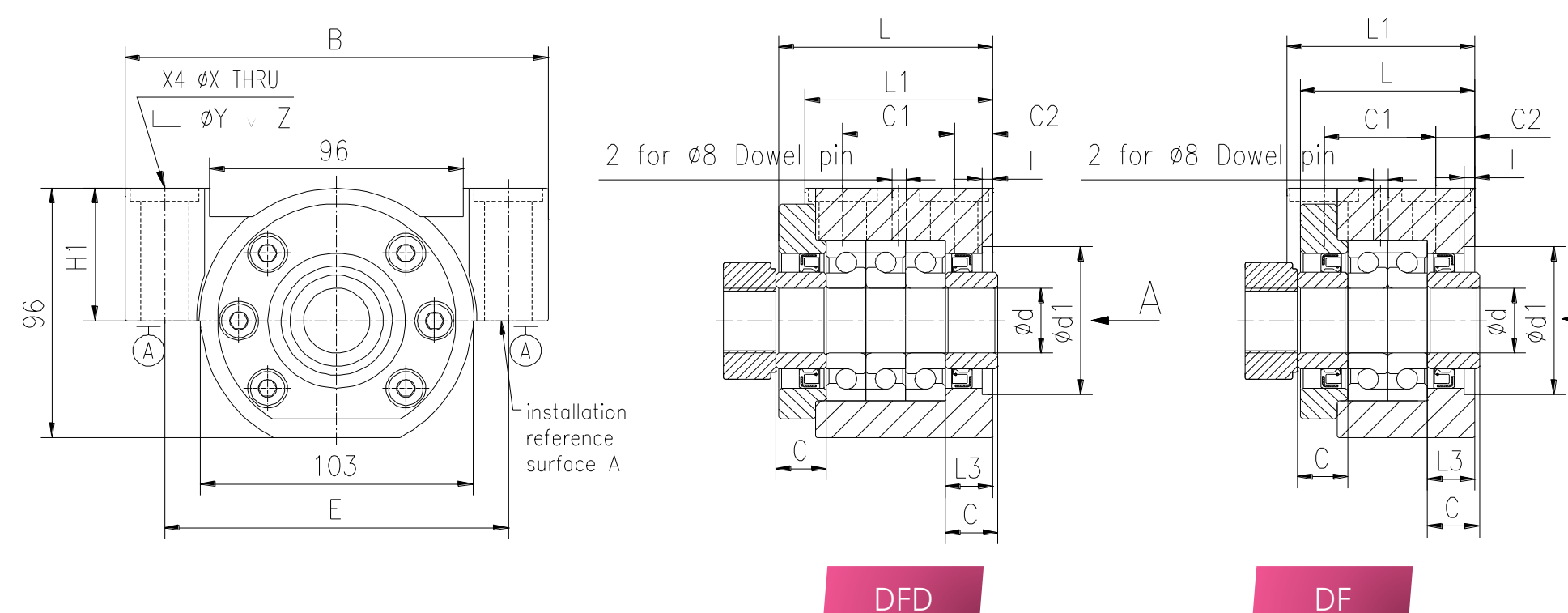

支撑单元尺寸

支撑单元尺寸

型号	d	H1	L	L1	L3	B	d1	E	C2	C1	X	Y	Z	I	V	P	Q	C	轴承型号
SBK25DF-U	25	52	66	71	18	160	57	130	15.5	40	18	26	2	4	70	M6	10	18	25TAC62
SBK25DFD-U	25	52	81	71	18	160	57	130	15.5	40	18	26	2	4	70	M6	10	18	25TAC62
SBK30DF-U	30	52	66	71	18	160	57	130	15.5	40	18	26	2	4	70	M6	10	18	30TAC62
SBK30DFD-U	30	52	81	71	18	160	57	130	15.5	40	18	26	2	4	70	M6	10	18	30TAC62
SBK35DF-U	35	52	66	71	18	160	69	130	15.5	40	18	26	2	4	80	M6	10	18	35TAC72
SBK35DFD-U	35	52	81	71	18	160	69	130	15.5	40	18	26	2	4	80	M6	10	18	35TAC72
SBK40DF-U	40	52	66	71	18	160	69	130	15.5	40	18	26	2	4	80	M6	10	18	40TAC72
SBK40DFD-U	40	52	81	71	18	160	69	130	15.5	40	18	26	2	4	80	M6	10	18	40TAC72

尺寸单位：[mm]

产品型号 / 目录图纸

零件号	描述	3D 模型	价格	最大轴向负荷 (kgf)	轴颈 (mm)	轴承配组	轴承接触角	轴承预紧	轴承原产地
SBK25DF-U-C2	SBK25DF-U重载型固定端	下载	----	2752	25	DF	60°	重预紧	进口/JP
SBK25DFD-U-C2	SBK25DFD-U重载型固定端	下载	----	5539	25	DFD	60°	重预紧	进口/JP
SBK30DF-U-C2	SBK30DF-U重载型固定端	下载	----	2922	30	DF	60°	重预紧	进口/JP
SBK30DFD-U-C2	SBK30DFD-U重载型固定端	下载	----	5844	30	DFD	60°	重预紧	进口/JP
SBK35DF-U-C2	SBK35DF-U重载型固定端	下载	----	3398	35	DF	60°	重预紧	进口/JP
SBK35DFD-U-C2	SBK35DFD-U重载型固定端	下载	----	6796	35	DFD	60°	重预紧	进口/JP
SBK40DF-U-C2	SBK40DF-U重载型固定端	下载	----	3534	40	DF	60°	重预紧	进口/JP
SBK40DFD-U-C2	SBK40DFD-U重载型固定端	下载	----	7068	40	DFD	60°	重预紧	进口/JP
SBK25DF-U-C5	SBK25DF-U重载型固定端	下载	----	2752	25	DF	60°	重预紧	国产/CN
SBK25DFD-U-C5	SBK25DFD-U重载型固定端	下载	----	5539	25	DFD	60°	重预紧	国产/CN
SBK30DF-U-C5	SBK30DF-U重载型固定端	下载	----	2922	30	DF	60°	重预紧	国产/CN
SBK30DFD-U-C5	SBK30DFD-U重载型固定端	下载	----	5844	30	DFD	60°	重预紧	国产/CN
SBK35DF-U-C5	SBK35DF-U重载型固定端	下载	----	3398	35	DF	60°	重预紧	国产/CN
SBK35DFD-U-C5	SBK35DFD-U重载型固定端	下载	----	6796	35	DFD	60°	重预紧	国产/CN
SBK40DF-U-C5	SBK40DF-U重载型固定端	下载	----	3534	40	DF	60°	重预紧	国产/CN
SBK40DFD-U-C5	SBK40DFD-U重载型固定端	下载	----	7068	40	DFD	60°	重预紧	国产/CN
SBK25DF-U-C4	SBK25DF-U重载型固定端	下载	----	2752	25	DF	60°	重预紧	国产/CN
SBK25DFD-U-C4	SBK25DFD-U重载型固定端	下载	----	5539	25	DFD	60°	重预紧	国产/CN
SBK30DF-U-C4	SBK30DF-U重载型固定端	下载	----	2922	30	DF	60°	重预紧	国产/CN
SBK30DFD-U-C4	SBK30DFD-U重载型固定端	下载	----	5844	30	DFD	60°	重预紧	国产/CN
SBK35DF-U-C4	SBK35DF-U重载型固定端	下载	----	3398	35	DF	60°	重预紧	国产/CN
SBK35DFD-U-C4	SBK35DFD-U重载型固定端	下载	----	6796	35	DFD	60°	重预紧	国产/CN
SBK40DF-U-C4	SBK40DF-U重载型固定端	下载	----	3534	40	DF	60°	重预紧	国产/CN
SBK40DFD-U-C4	SBK40DFD-U重载型固定端	下载	----	7068	40	DFD	60°	重预紧	国产/CN

每页显示条

共 24 条
