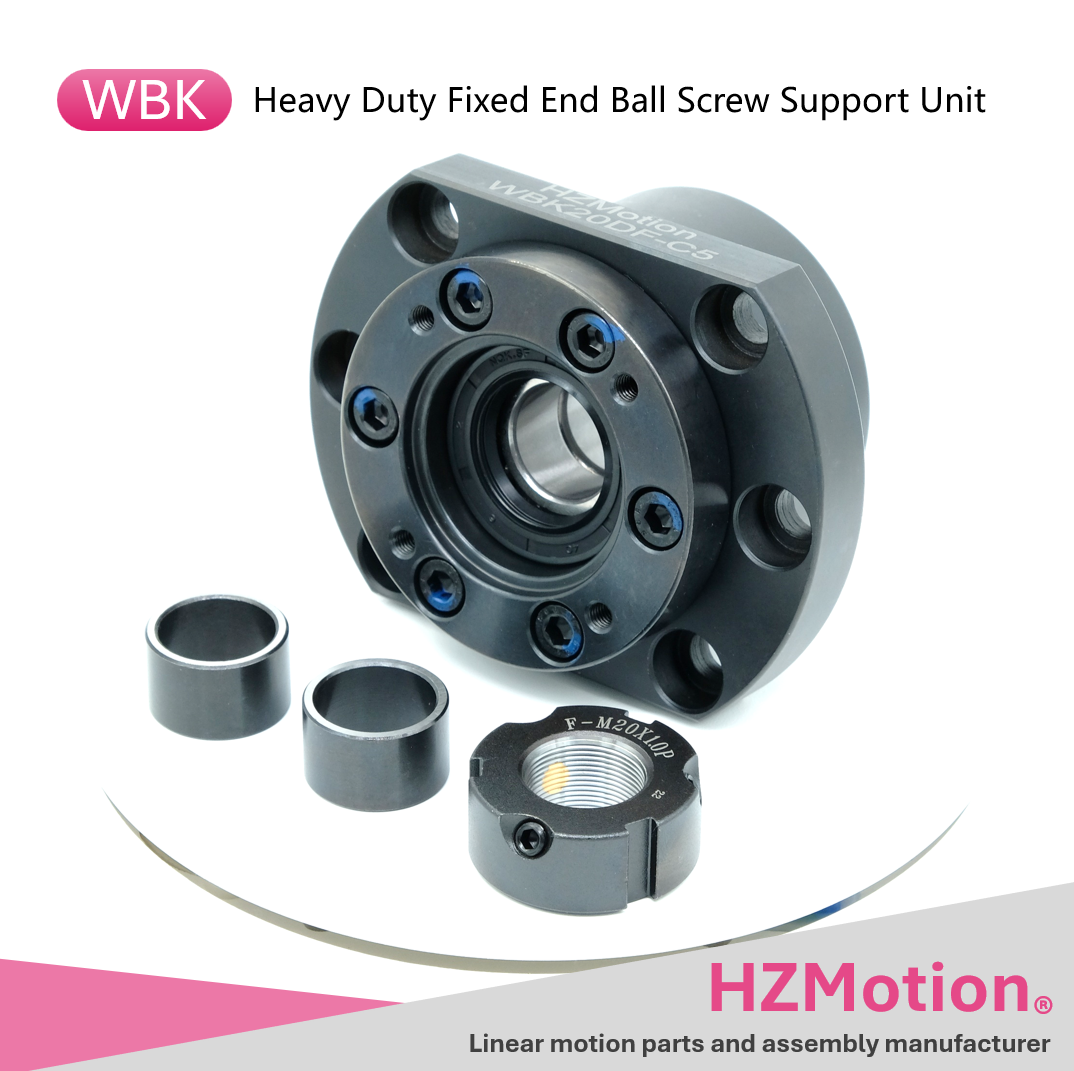

WBK型产品图片

WBK型

WBK型属于重载型固定端。本页用于承接该系列下的具体型号、图纸、3D 模型和购物车操作。

返回上一级重载型固定端

产品规格

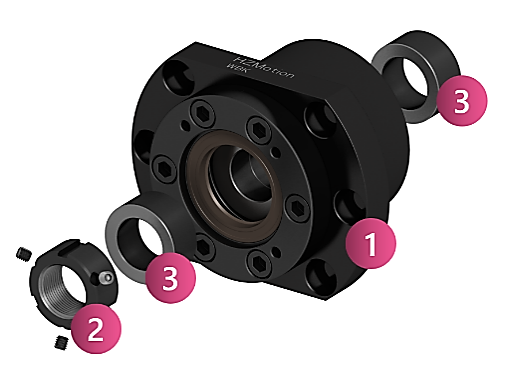

内容清单

内容清单

零件号	名称	单位	数量
1-(1)	轴承座本体	件	1
1-(2)	轴承	套	1
1-(3)	轴承盖	件	1
1-(4)	密封圈	件	2
1-(5)	六角螺钉	件	6
2	锁紧螺母（带紧定螺钉）	件	1
3	隔套	件	2

滚珠丝杠接口尺寸

滚珠丝杠接口尺寸

滚珠丝杠接口尺寸	WBK 17DF	WBK 20DF	WBK 25DF	WBK 25DFD	WBK 25DFF	WBK 30DF	WBK 30DFD	WBK 30DFF	WBK 35DF	WBK 35DFD	WBK 35DFF	WBK 40DF	WBK 40DFD	WBK 40DFF
d(g6)	17	20	25	25	25	30	30	30	35	35	35	40	40	40
L4	80	80	88	103	118	88	103	118	90	105	120	92	107	122
L5	25	25	26	26	26	26	26	26	30	30	30	30	30	30
M	M17X1	M20X1	M25X1.5	M25X1.5	M25X1.5	M30X1.5	M30X1.5	M30X1.5	M35X1.5	M35X1.5	M35X1.5	M40X1.5	M40X1.5	M40X1.5

尺寸单位：[mm]

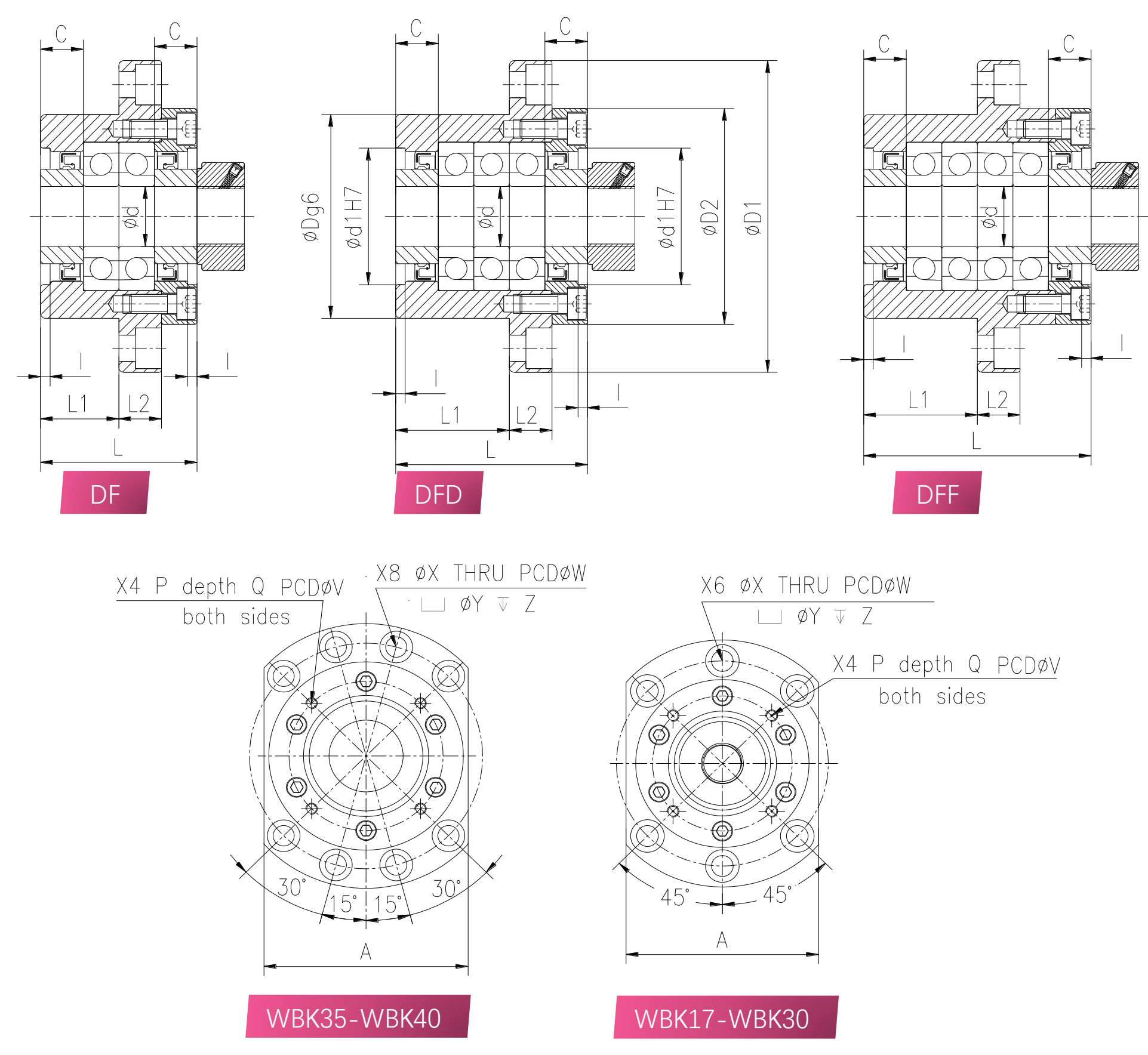

支撑单元尺寸

支撑单元尺寸

型号	d	D	D1	D2	L	L1	L2	A	W	d1	I	V	P	X	Y	Z	Q	C	轴承型号
WBK17DF	17	70	106	72	60	63	15	80	88	45	3	58	M5	9	14	8.5	10	15	17TAC47
WBK20DF	20	70	106	72	60	63	15	80	88	45	3	58	M5	9	14	8.5	10	15	20TAC47
WBK25DF	25	85	130	90	66	33	18	100	110	57	4	70	M6	11	17	11	12	18	25TAC62
WBK25DFD	25	85	130	90	81	48	18	100	110	57	4	70	M6	11	17	11	12	18	25TAC62
WBK25DFF	25	85	130	90	96	48	18	100	110	57	4	70	M6	11	17	11	12	18	25TAC62
WBK30DF	30	85	130	90	66	33	18	100	110	57	4	70	M6	11	17	11	12	18	30TAC62
WBK30DFD	30	85	130	90	81	48	18	100	110	57	4	70	M6	11	17	11	12	18	30TAC62
WBK30DFF	30	85	130	90	96	48	18	100	110	57	4	70	M6	11	17	11	12	18	30TAC62
WBK35DF	35	95	142	102	66	33	18	106	121	69	4	80	M6	11	17	11	12	18	35TAC72
WBK35DFD	35	95	142	102	81	48	18	106	121	69	4	80	M6	11	17	11	12	18	35TAC72
WBK35DFF	35	95	142	102	96	48	18	106	121	69	4	80	M6	11	17	11	12	18	35TAC72
WBK40DF	40	95	142	102	66	33	18	106	121	69	4	80	M6	11	17	11	12	18	40TAC72
WBK40DFD	40	95	142	102	81	48	18	106	121	69	4	80	M6	11	17	11	12	18	40TAC72
WBK40DFF	40	95	142	102	96	48	18	106	121	69	4	80	M6	11	17	11	12	18	40TAC72

尺寸单位：[mm]

产品型号 / 目录图纸

零件号	描述	3D 模型	价格	最大轴向负荷 (kgf)	轴颈 (mm)	轴承配组	轴承接触角	轴承预紧	轴承原产地
WBK17DF-C2	WBK17DF重载型固定端	下载	----	1808	17	DF	60°	重预紧	进口/JP
WBK20DF-C2	WBK20DF重载型固定端	下载	----	1808	20	DF	60°	重预紧	进口/JP
WBK25DF-C2	WBK25DF重载型固定端	下载	----	2752	25	DF	60°	重预紧	进口/JP
WBK25DFD-C2	WBK25DFD重载型固定端	下载	----	5539	25	DFD	60°	重预紧	进口/JP
WBK25DFF-C2	WBK25DFF重载型固定端	下载	----	5539	25	DFF	60°	重预紧	进口/JP
WBK30DF-C2	WBK30DF重载型固定端	下载	----	2922	30	DF	60°	重预紧	进口/JP
WBK30DFD-C2	WBK30DFD重载型固定端	下载	----	5844	30	DFD	60°	重预紧	进口/JP
WBK30DFF-C2	WBK30DFF重载型固定端	下载	----	5844	30	DFF	60°	重预紧	进口/JP
WBK35DF-C2	WBK35DF重载型固定端	下载	----	3398	35	DF	60°	重预紧	进口/JP
WBK35DFD-C2	WBK35DFD重载型固定端	下载	----	6769	35	DFD	60°	重预紧	进口/JP
WBK35DFF-C2	WBK35DFF重载型固定端	下载	----	6769	35	DFF	60°	重预紧	进口/JP
WBK40DF-C2	WBK40DF重载型固定端	下载	----	3534	40	DF	60°	重预紧	进口/JP
WBK40DFD-C2	WBK40DFD重载型固定端	下载	----	7068	40	DFD	60°	重预紧	进口/JP
WBK40DFF-C2	WBK40DFF重载型固定端	下载	----	7068	40	DFF	60°	重预紧	进口/JP
WBK17DF-C5	WBK17DF重载型固定端	下载	----	1808	17	DF	60°	重预紧	国产/CN
WBK20DF-C5	WBK20DF重载型固定端	下载	----	1808	20	DF	60°	重预紧	国产/CN
WBK25DF-C5	WBK25DF重载型固定端	下载	----	2752	25	DF	60°	重预紧	国产/CN
WBK25DFD-C5	WBK25DFD重载型固定端	下载	----	5539	25	DFD	60°	重预紧	国产/CN
WBK25DFF-C5	WBK25DFF重载型固定端	下载	----	5539	25	DFF	60°	重预紧	国产/CN
WBK30DF-C5	WBK30DF重载型固定端	下载	----	2922	30	DF	60°	重预紧	国产/CN
WBK30DFD-C5	WBK30DFD重载型固定端	下载	----	5844	30	DFD	60°	重预紧	国产/CN
WBK30DFF-C5	WBK30DFF重载型固定端	下载	----	5844	30	DFF	60°	重预紧	国产/CN
WBK35DF-C5	WBK35DF重载型固定端	下载	----	3398	35	DF	60°	重预紧	国产/CN
WBK35DFD-C5	WBK35DFD重载型固定端	下载	----	6769	35	DFD	60°	重预紧	国产/CN
WBK35DFF-C5	WBK35DFF重载型固定端	下载	----	6769	35	DFF	60°	重预紧	国产/CN
WBK40DF-C5	WBK40DF重载型固定端	下载	----	3534	40	DF	60°	重预紧	国产/CN
WBK40DFD-C5	WBK40DFD重载型固定端	下载	----	7068	40	DFD	60°	重预紧	国产/CN
WBK40DFF-C5	WBK40DFF重载型固定端	下载	----	7068	40	DFF	60°	重预紧	国产/CN
WBK17DF-C4	WBK17DF重载型固定端	下载	----	1808	17	DF	60°	重预紧	国产/CN
WBK20DF-C4	WBK20DF重载型固定端	下载	----	1808	20	DF	60°	重预紧	国产/CN
WBK25DF-C4	WBK25DF重载型固定端	下载	----	2752	25	DF	60°	重预紧	国产/CN
WBK25DFD-C4	WBK25DFD重载型固定端	下载	----	5539	25	DFD	60°	重预紧	国产/CN
WBK25DFF-C4	WBK25DFF重载型固定端	下载	----	5539	25	DFF	60°	重预紧	国产/CN
WBK30DF-C4	WBK30DF重载型固定端	下载	----	2922	30	DF	60°	重预紧	国产/CN
WBK30DFD-C4	WBK30DFD重载型固定端	下载	----	5844	30	DFD	60°	重预紧	国产/CN
WBK30DFF-C4	WBK30DFF重载型固定端	下载	----	5844	30	DFF	60°	重预紧	国产/CN
WBK35DF-C4	WBK35DF重载型固定端	下载	----	3398	35	DF	60°	重预紧	国产/CN
WBK35DFD-C4	WBK35DFD重载型固定端	下载	----	6769	35	DFD	60°	重预紧	国产/CN
WBK35DFF-C4	WBK35DFF重载型固定端	下载	----	6769	35	DFF	60°	重预紧	国产/CN
WBK40DF-C4	WBK40DF重载型固定端	下载	----	3534	40	DF	60°	重预紧	国产/CN
WBK40DFD-C4	WBK40DFD重载型固定端	下载	----	7068	40	DFD	60°	重预紧	国产/CN
WBK40DFF-C4	WBK40DFF重载型固定端	下载	----	7068	40	DFF	60°	重预紧	国产/CN

每页显示条

共 42 条
