HZM200型产品图片

HZM200型

基座宽度 200 mm 的 HZM 数控工作台系列。

返回上一级重载型工作台

产品规格

图纸与尺寸表格

HZM200 标准型

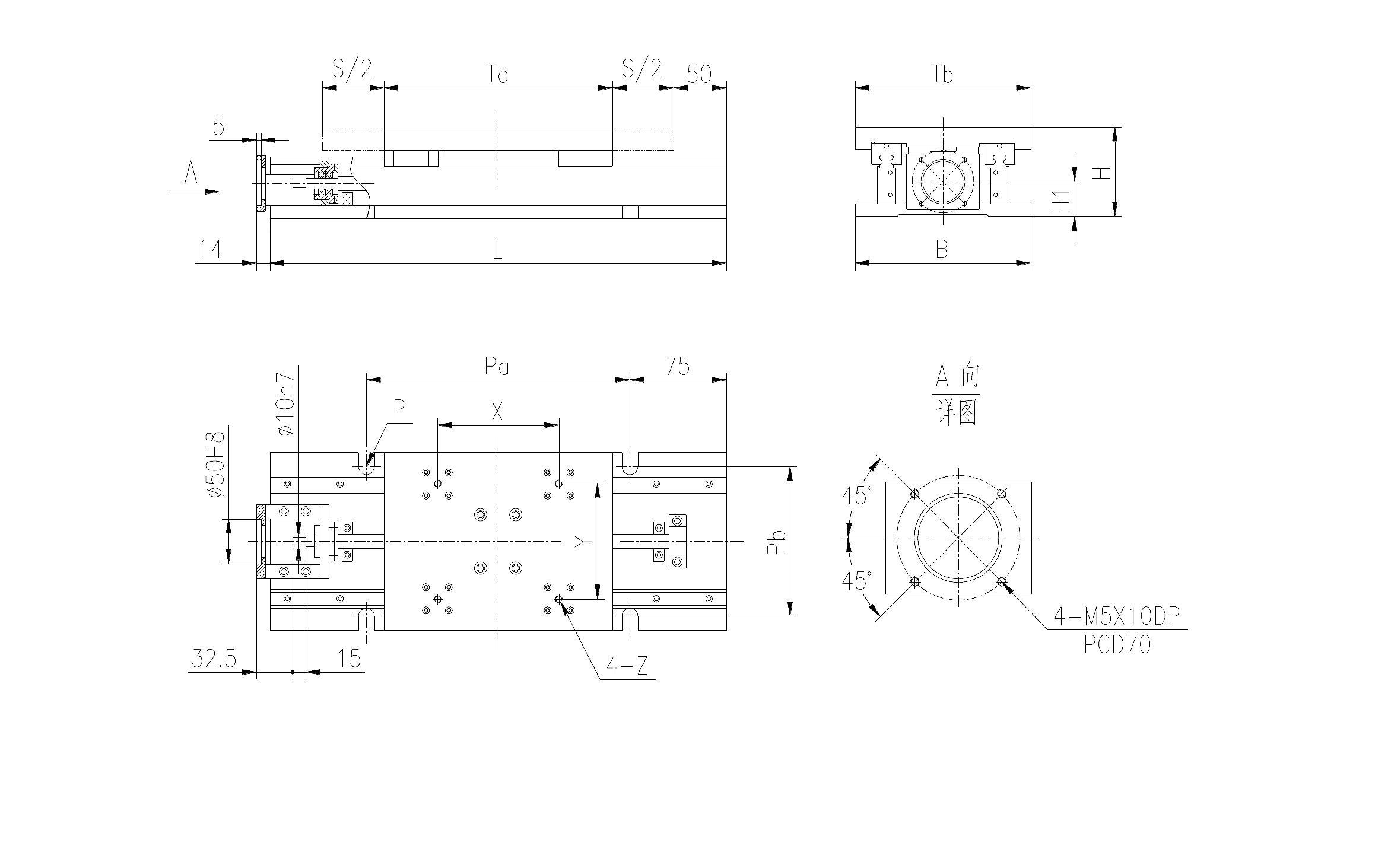

HZM200 标准型技术图纸

尺寸表格

型号	有效行程 S (mm)	总长 L (mm)	台面宽 B (mm)	总高 H (mm)	中心高 H1 (mm)	安装孔 P	Pa (mm)	Pb (mm)	Ta (mm)	Tb (mm)	X (mm)	Y (mm)	Z	重量 (kg)
HZM200-100	100	400	200	95	48	4-R7	250	180	200	210	140	140	M8X16	27
HZM200-150	150	450	200	95	48	4-R7	300	180	200	210	140	140	M8X16	30
HZM200-200	200	500	200	95	48	4-R7	350	180	200	210	140	140	M8X16	33
HZM200-250	250	550	200	95	48	4-R7	400	180	200	210	140	140	M8X16	36

HZM200 伸缩防护罩型

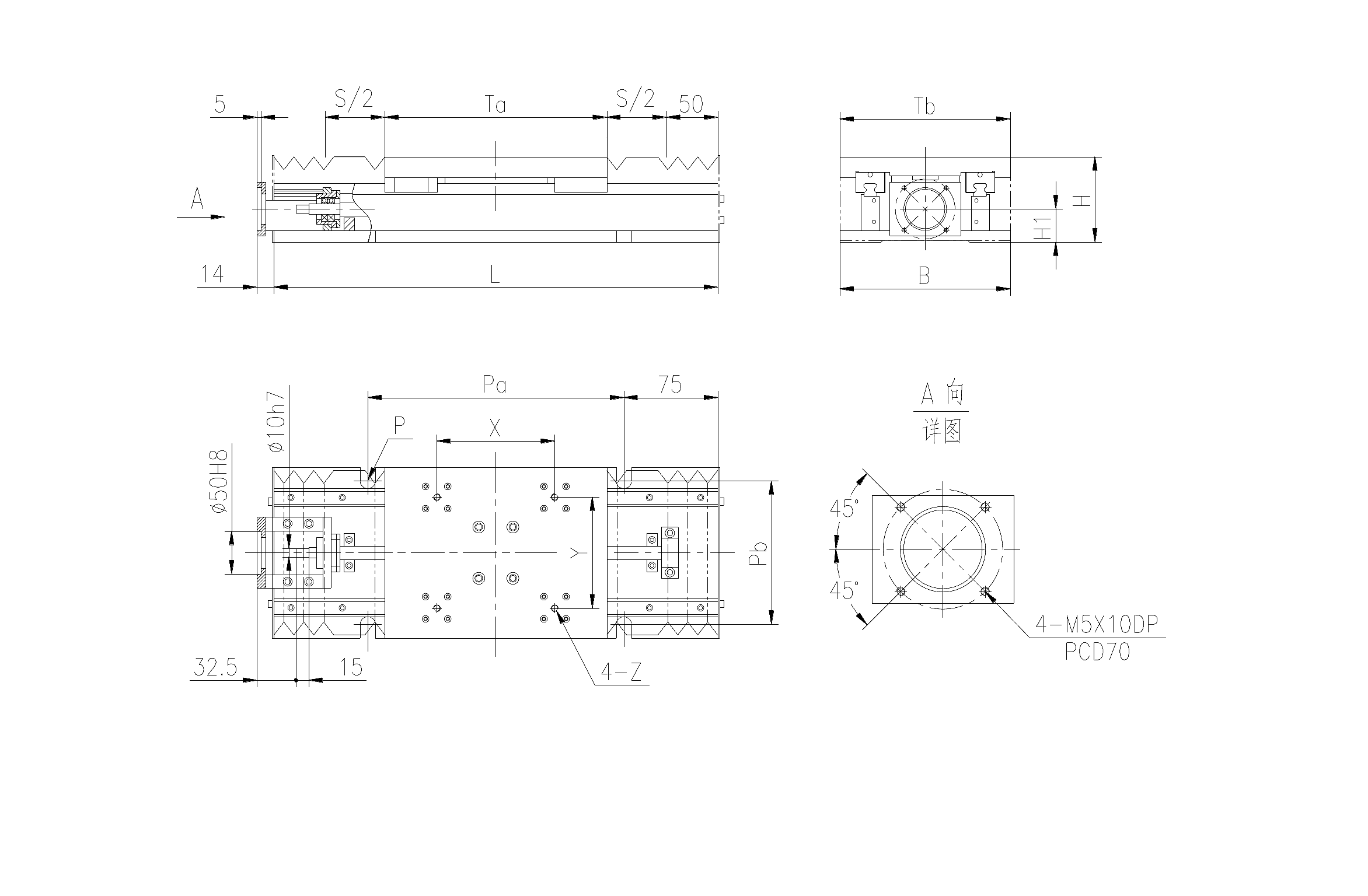

HZM200 伸缩防护罩型技术图纸

尺寸表格

型号	有效行程 S (mm)	总长 L (mm)	台面宽 B (mm)	总高 H (mm)	中心高 H1 (mm)	安装孔 P	Pa (mm)	Pb (mm)	Ta (mm)	Tb (mm)	X (mm)	Y (mm)	Z	重量 (kg)
HZM200B-100	100	400	200	95	48	4-R7	250	180	200	210	140	140	M8X16	28
HZM200B-150	150	450	200	95	48	4-R7	300	180	200	210	140	140	M8X16	31
HZM200B-200	200	500	200	95	48	4-R7	350	180	200	210	140	140	M8X16	34
HZM200B-250	250	550	200	95	48	4-R7	400	180	200	210	140	140	M8X16	37

HZM200 钢带防护型

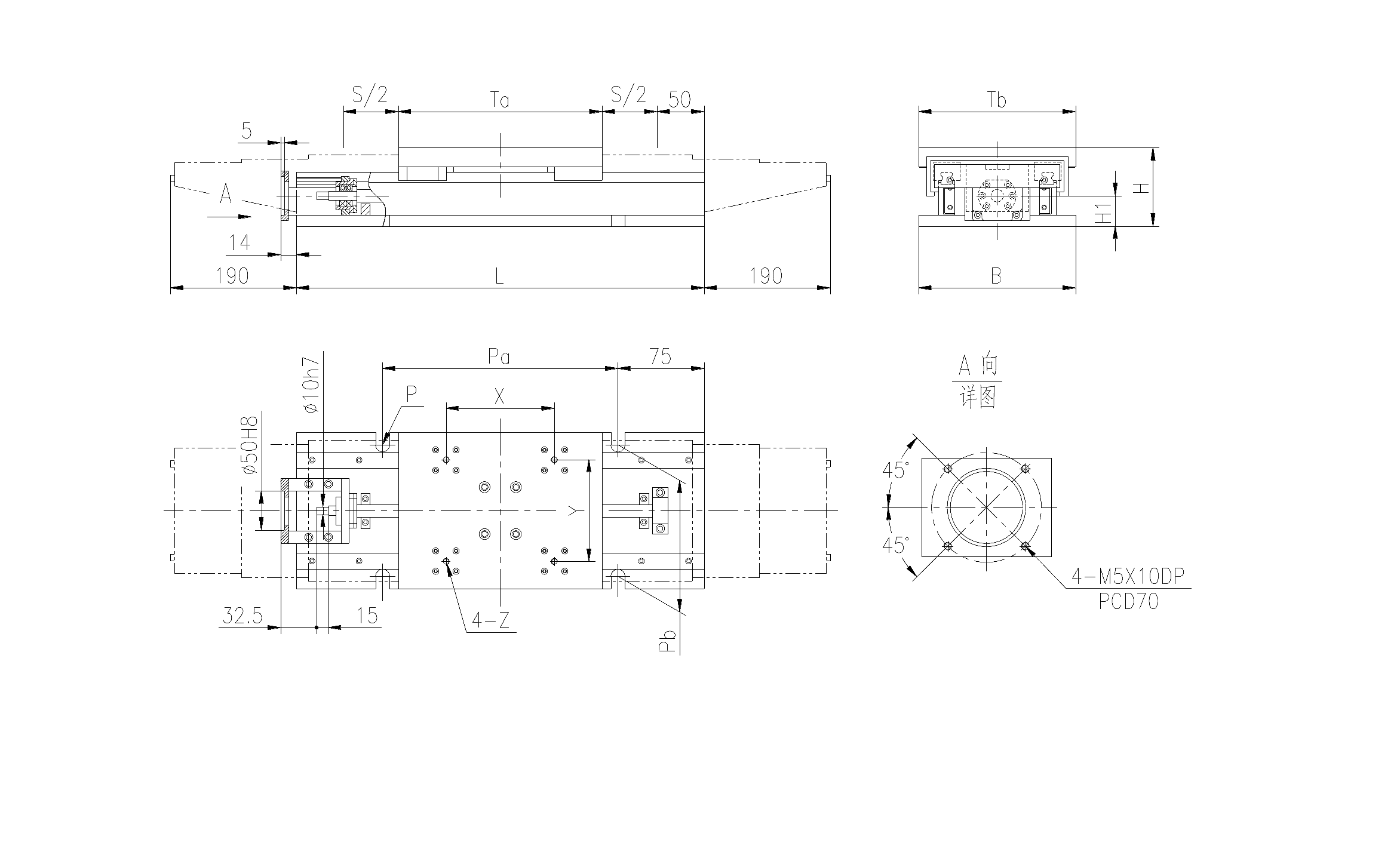

HZM200 钢带防护型技术图纸

尺寸表格

型号	有效行程 S (mm)	总长 L (mm)	台面宽 B (mm)	总高 H (mm)	中心高 H1 (mm)	安装孔 P	Pa (mm)	Pb (mm)	Ta (mm)	Tb (mm)	X (mm)	Y (mm)	Z	重量 (kg)
HZM200R-100	100	400	200	95	48	4-R7	250	180	200	210	140	140	M8X16	30
HZM200R-150	150	450	200	95	48	4-R7	300	180	200	210	140	140	M8X16	33
HZM200R-200	200	500	200	95	48	4-R7	350	180	200	210	140	140	M8X16	36
HZM200R-250	250	550	200	95	48	4-R7	400	180	200	210	140	140	M8X16	39

HZM200 X-Y 双轴型

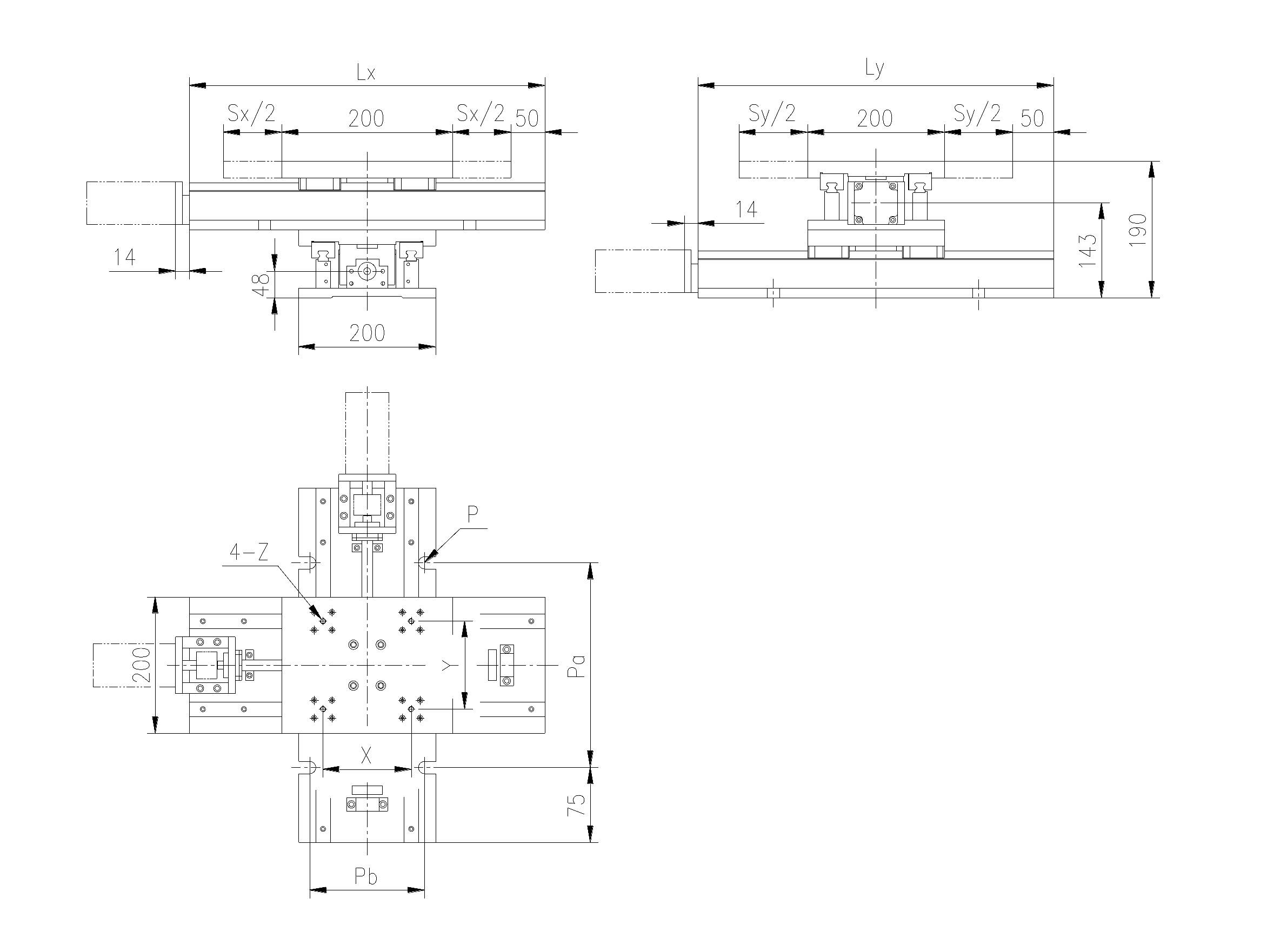

HZM200 X-Y 双轴型技术图纸

尺寸表格

型号	X 轴有效行程 (mm)	Y 轴有效行程 (mm)	X 轴总长 (mm)	Y 轴总长 (mm)	安装孔 P	Pa (mm)	Pb (mm)	X (mm)	Y (mm)	Z	重量 (kg)
HZM200-X100Y100	100	100	400	400	4-R7	250	180	140	140	M8X16	54
HZM200-X150Y150	150	150	450	450	4-R7	300	180	140	140	M8X16	60
HZM200-X200Y200	200	200	500	500	4-R7	350	180	140	140	M8X16	66
HZM200-X250Y250	250	250	550	550	4-R7	400	180	140	140	M8X16	72

除特别注明外，尺寸单位为 mm。

产品型号 / 目录图纸

零件号	描述	3D 模型	价格	丝杆导程 (mm)	推荐载荷 (kg)	基座宽度 (mm)	有效行程 (mm)	最大速度 (mm/s)	防护形式
HZM200B-100C10-F0	HZM200B-100C10-F0，钢基座重载精密数控工作台，风琴罩（B）	下载	----	10	1366	200	100	520	风琴罩（B）
HZM200B-150C10-F0	HZM200B-150C10-F0，钢基座重载精密数控工作台，风琴罩（B）	下载	----	10	1366	200	150	520	风琴罩（B）
HZM200B-200C10-F0	HZM200B-200C10-F0，钢基座重载精密数控工作台，风琴罩（B）	下载	----	10	1366	200	200	520	风琴罩（B）
HZM200B-250C10-F0	HZM200B-250C10-F0，钢基座重载精密数控工作台，风琴罩（B）	下载	----	10	1366	200	250	520	风琴罩（B）
HZM200R-100C10-F0	HZM200R-100C10-F0，钢基座重载精密数控工作台，伸缩防护罩（R）	下载	----	10	1366	200	100	520	伸缩防护罩（R）
HZM200R-150C10-F0	HZM200R-150C10-F0，钢基座重载精密数控工作台，伸缩防护罩（R）	下载	----	10	1366	200	150	520	伸缩防护罩（R）
HZM200R-200C10-F0	HZM200R-200C10-F0，钢基座重载精密数控工作台，伸缩防护罩（R）	下载	----	10	1366	200	200	520	伸缩防护罩（R）
HZM200R-250C10-F0	HZM200R-250C10-F0，钢基座重载精密数控工作台，伸缩防护罩（R）	下载	----	10	1366	200	250	520	伸缩防护罩（R）
