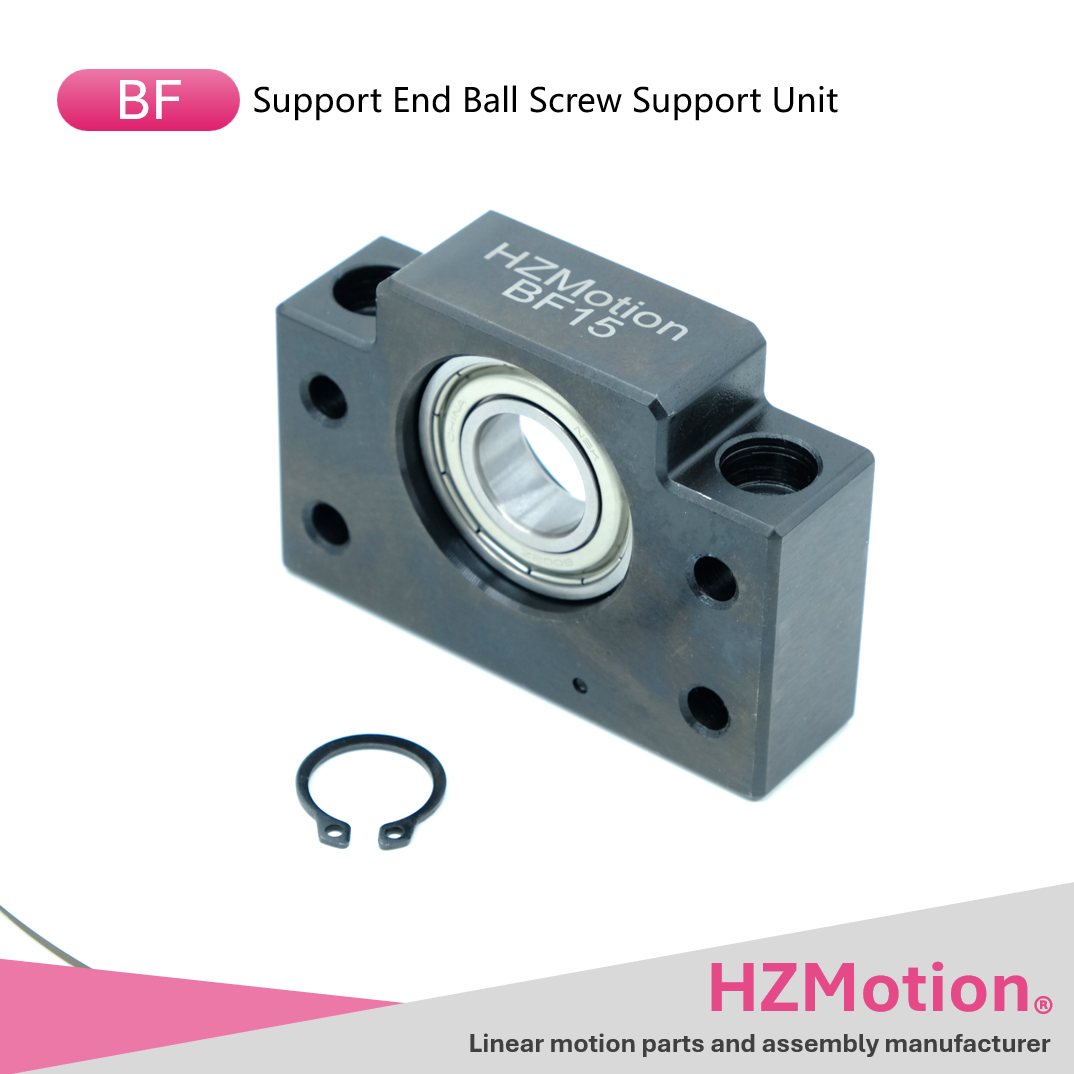

BF型产品图片

BF型

BF型属于一般型支撑端。本页用于承接该系列下的具体型号、图纸、3D 模型和购物车操作。

返回上一级一般型支撑端

产品规格

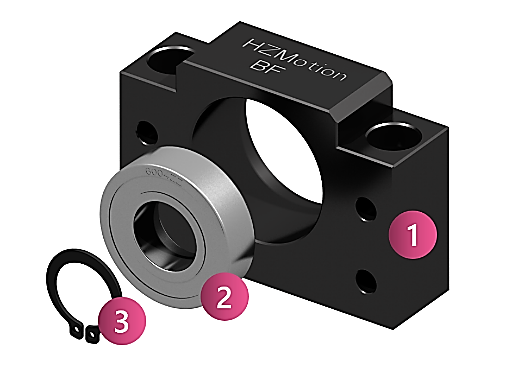

内容清单

内容清单

零件号	名称	单位	数量
1	轴承座本体	件	1
2	轴承	件	1
3	卡簧	件	1

滚珠丝杠接口尺寸

滚珠丝杠接口尺寸

滚珠丝杠接口尺寸	BF10	BF10	BF12	BF15	BF17	BF20	BF20H	BF25	BF25H	BF30	BF35	BF40	BF50
d1(g6)	8	8	10	15	17	20	20	25	25	30	35	40	50
e	10	10	11	13	16	16	16	20	20	21	22	23	25
A	7.6	7.6	9.6	14.3	16.2	19	19	23.5	23.5	28.6	33	38	48
f	7.9	7.9	9.15	10.15	13.15	13.35	13.35	16.35	16.35	17.75	18.75	19.95	21.95
G	0.9	0.9	1.15	1.15	1.15	1.35	1.35	1.35	1.35	1.75	1.75	1.95	2.15

尺寸单位：[mm]

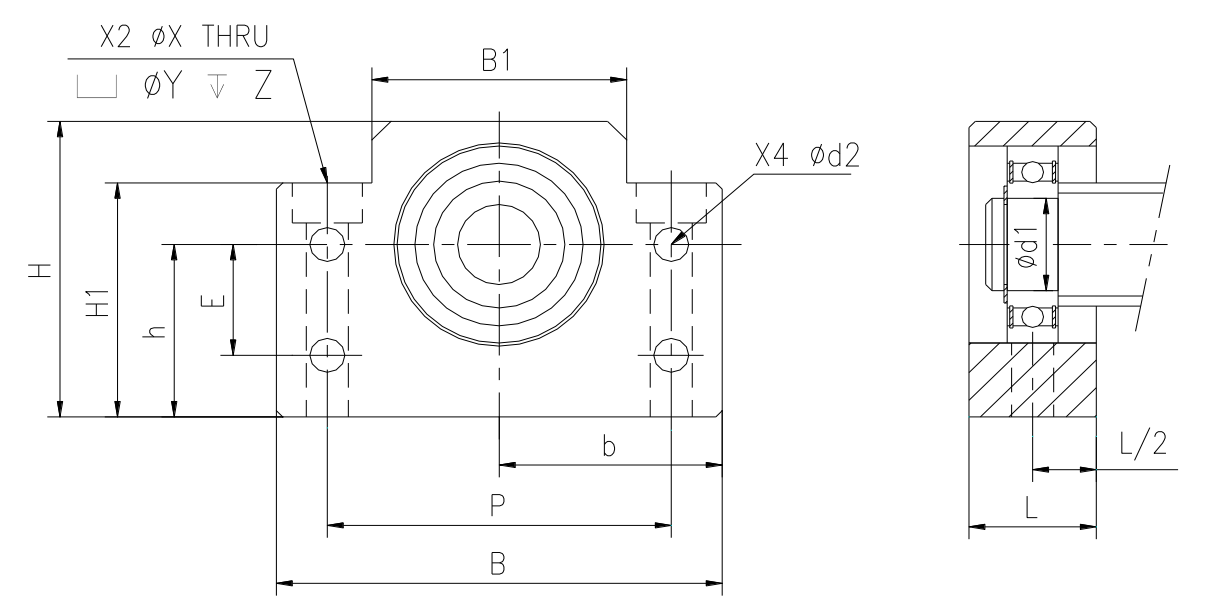

支撑单元尺寸

支撑单元尺寸

型号 Model	d1	L	B	H	b ±0.02	h ±0.02	B1	H1	E	P	d2	X	Y	Z	Circlip	轴承型号
BF10	8	20	60	39	30	22	34	32.5	15	46	5.5	6.6	10.8	5	S08	608ZZ
BF12	10	20	60	43	30	25	34	32.5	18	46	5.5	6.6	10.8	1.5	S10	6000ZZ
BF15	15	20	70	48	35	28	40	38	18	54	5.5	6.6	11	6.5	S15	6002ZZ
BF17	17	23	86	64	43	39	50	55	28	68	6.6	9	14	8.5	S17	6203ZZ
BF20	20	26	88	60	44	34	52	50	22	70	6.6	9	14	8.5	S20	6004ZZ
BF20H	20	26	88	74	44	48	52	64	22	70	6.6	9	14	8.5	S20	6004ZZ
BF25	25	30	106	80	53	48	64	70	33	85	9	11	17	11	S25	6205ZZ
BF25H	25	32	128	89	64	51	76	78	33	102	11	14	20	13	S25	6205ZZ
BF30	30	32	128	89	64	51	76	78	33	102	11	14	20	13	S30	6206ZZ
BF35	35	32	140	96	70	52	88	79	35	114	11	14	20	13	S35	6207ZZ
BF40	40	37	160	110	80	60	100	90	37	130	14	18	26	17.5	S40	6208ZZ
BF50	50	40	170	130	85	70	106	95	—	138	—	18	26	17.5	S50	6210ZZ

尺寸单位：[mm]

产品型号 / 目录图纸

零件号	描述	3D 模型	价格	最大轴向负荷 (kgf)	轴颈 (mm)	轴承配组	轴承接触角	轴承预紧	轴承原产地
BF10-C3	BF10支撑端	下载	----	N/A	8	N/A	N/A	N/A	进口/JP
BF12-C3	BF12支撑端	下载	----	N/A	10	N/A	N/A	N/A	进口/JP
BF15-C3	BF15支撑端	下载	----	N/A	15	N/A	N/A	N/A	进口/JP
BF17-C3	BF17支撑端	下载	----	N/A	17	N/A	N/A	N/A	进口/JP
BF20-C3	BF20支撑端	下载	----	N/A	20	N/A	N/A	N/A	进口/JP
BF25-C3	BF25支撑端	下载	----	N/A	25	N/A	N/A	N/A	进口/JP
BF30-C3	BF30支撑端	下载	----	N/A	30	N/A	N/A	N/A	进口/JP
BF35-C3	BF35支撑端	下载	----	N/A	35	N/A	N/A	N/A	进口/JP
BF40-C3	BF40支撑端	下载	----	N/A	40	N/A	N/A	N/A	进口/JP
BF50-C3	BF50支撑端	下载	----	N/A	50	N/A	N/A	N/A	进口/JP
BF20H-C3	BF20H支撑端	下载	----	N/A	20	N/A	N/A	N/A	进口/JP
BF25H-C3	BF25H支撑端	下载	----	N/A	25	N/A	N/A	N/A	进口/JP

每页显示条

共 12 条
