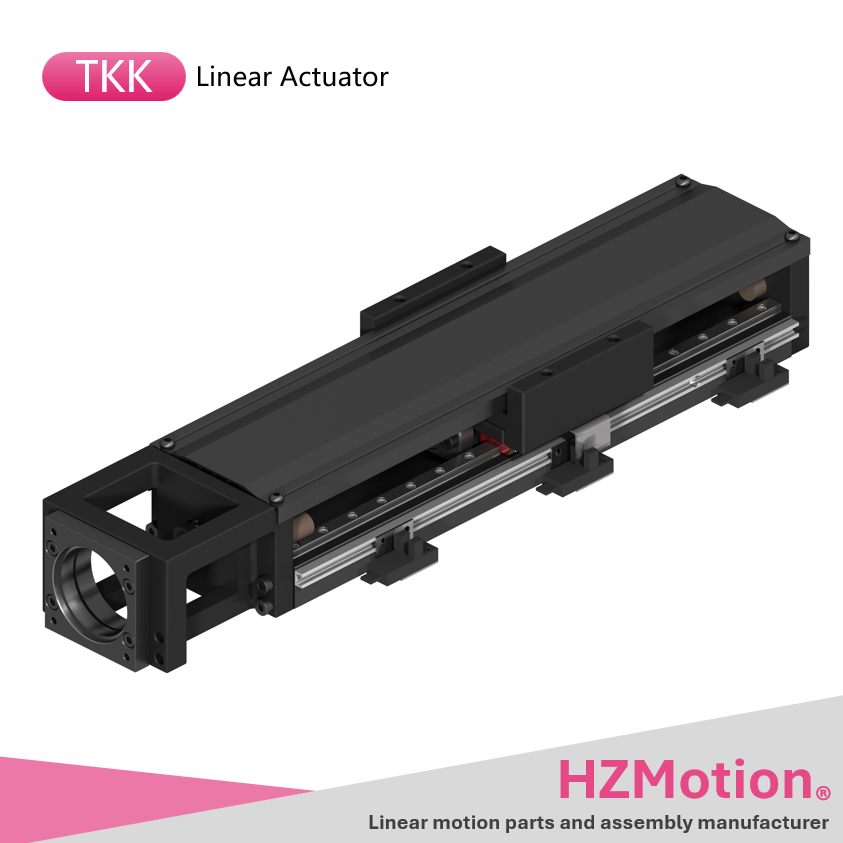

TKK型

TKK 型为低组装铝基座 KK 型滚珠丝杠直线模组，页面提供规格图纸和尺寸表格。

产品规格

图纸与尺寸表格

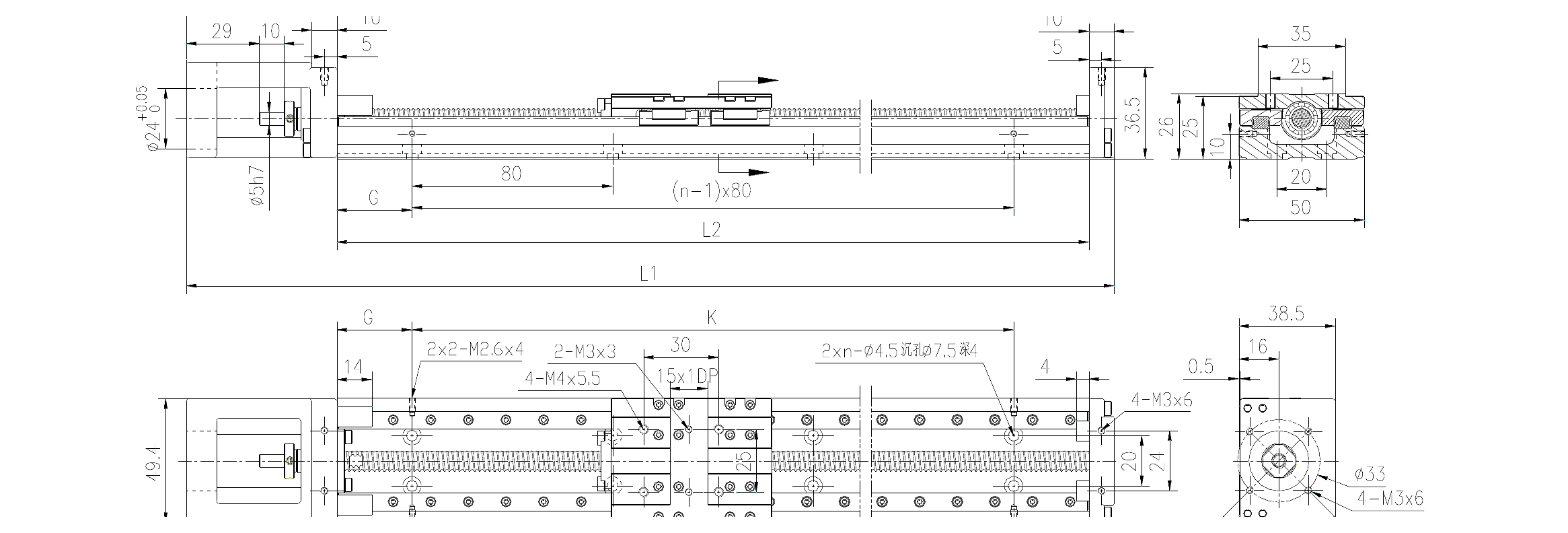

TKK50 标准型

尺寸表格

型号	导轨长度 L2 (mm)	模组总长 L1 (mm)	最大行程 (mm)	G (mm)	K (mm)	n	重量 (kg)
TKK50□□-150A1-F0	150	220	68	35	80	2	0.48
TKK50□□-200A1-F0	200	270	118	20	160	3	0.55
TKK50□□-250A1-F0	250	320	168	45	160	3	0.63
TKK50□□-300A1-F0	300	370	218	30	240	4	0.71

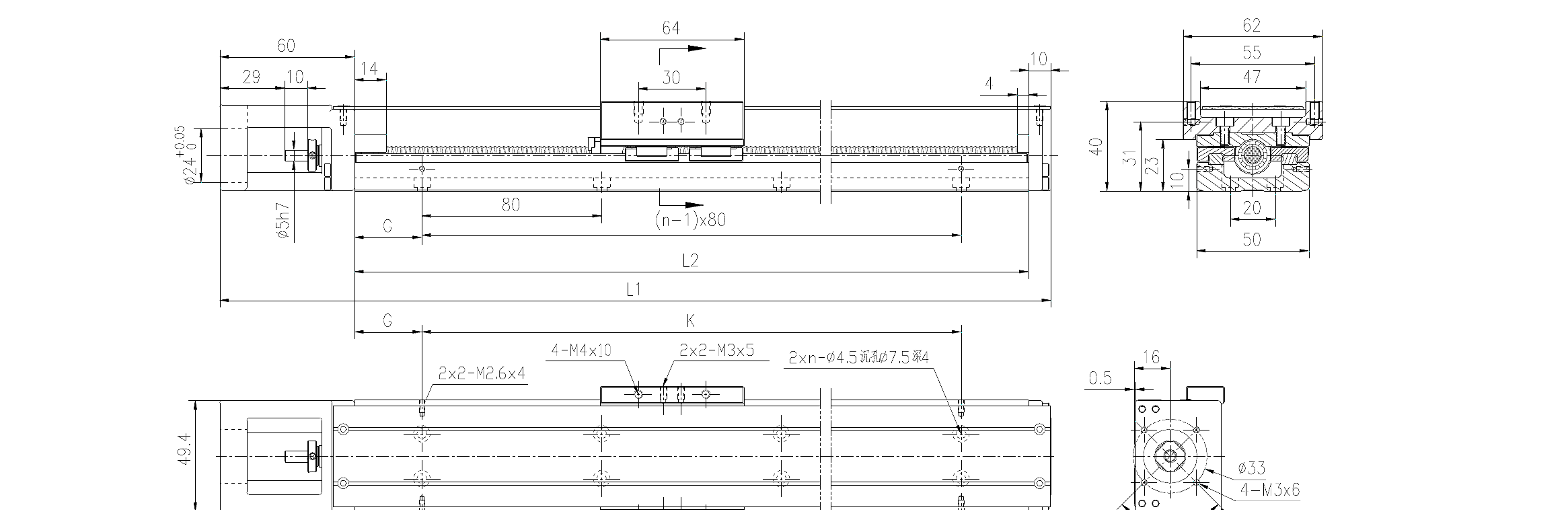

TKK50 护盖与转接块型

尺寸表格

型号	导轨长度 L2 (mm)	模组总长 L1 (mm)	最大行程 (mm)	G (mm)	K (mm)	n	重量 (kg)
TKK50□□-150A1-F0C	150	220	68	35	80	2	0.75
TKK50□□-200A1-F0C	200	270	118	20	160	3	0.84
TKK50□□-250A1-F0C	250	320	168	45	160	3	0.94
TKK50□□-300A1-F0C	300	370	218	30	240	4	1.04

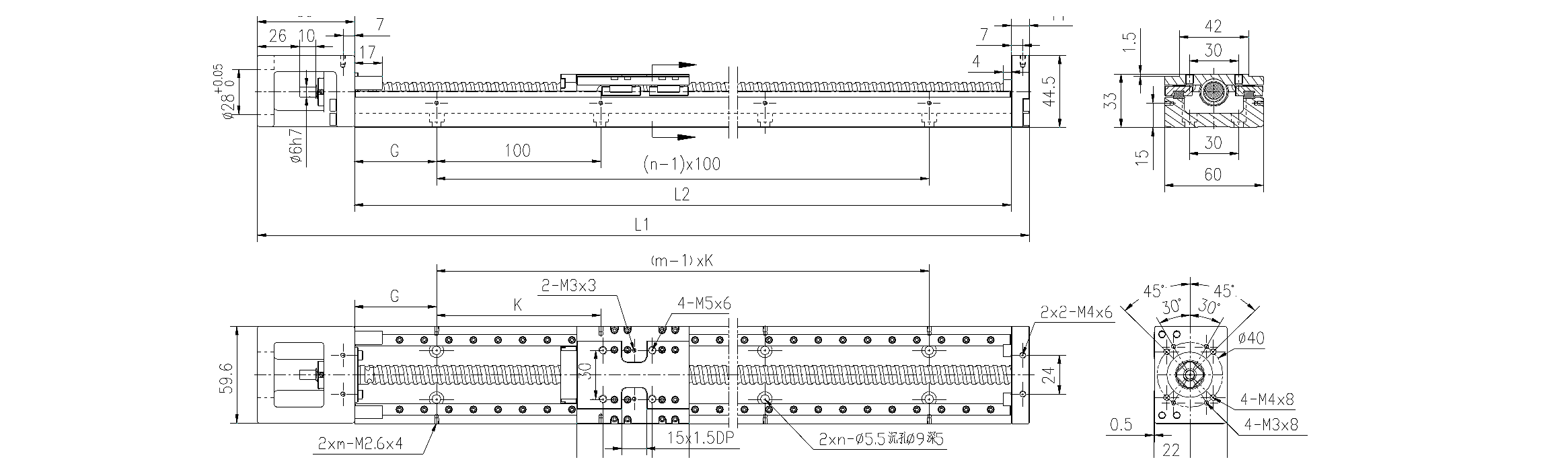

TKK60 标准型

尺寸表格

型号	导轨长度 L2 (mm)	模组总长 L1 (mm)	最大行程 (mm)	G (mm)	K (mm)	n	m	重量 (kg)
TKK60□□-150A1-F0	150	220	60	25	100	2	2	0.73
TKK60□□-200A1-F0	200	270	110	50	100	2	2	0.87
TKK60□□-300A1-F0	300	370	210	50	200	3	2	1.14
TKK60□□-400A1-F0	400	470	310	50	100	4	4	1.41
TKK60□□-500A1-F0	500	570	410	50	200	5	3	1.68
TKK60□□-600A1-F0	600	670	510	50	100	6	6	1.95

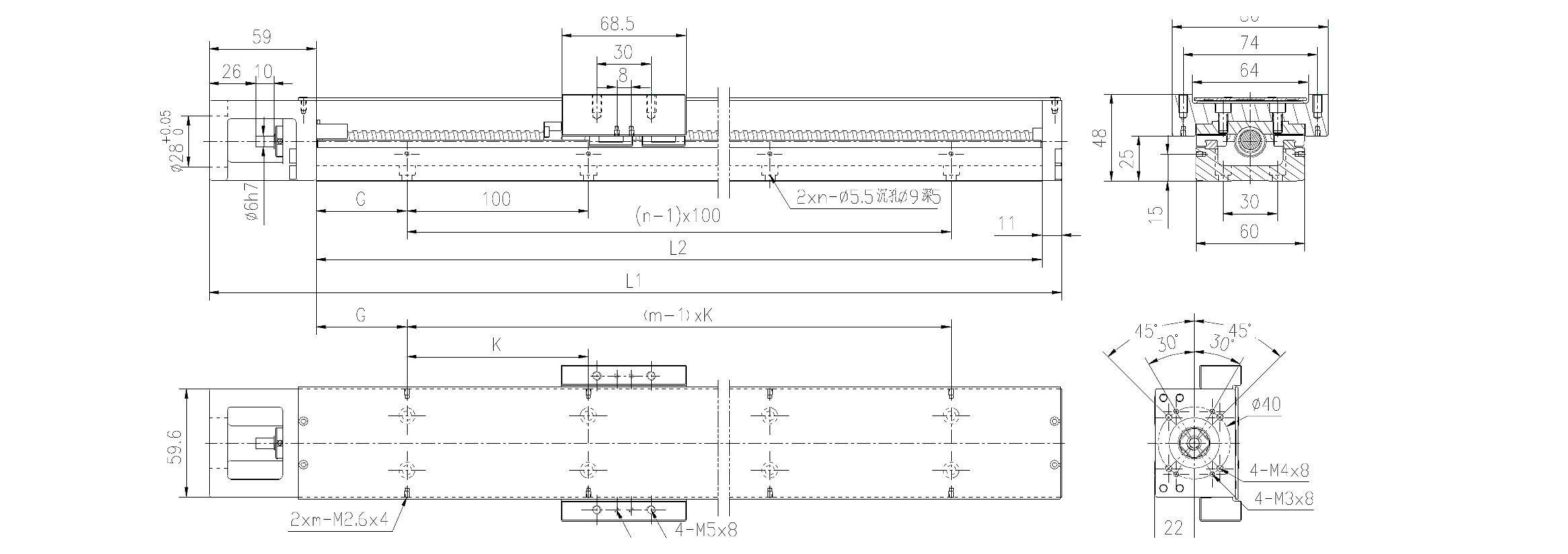

TKK60 护盖与转接块型

尺寸表格

型号	导轨长度 L2 (mm)	模组总长 L1 (mm)	最大行程 (mm)	G (mm)	K (mm)	n	m	重量 (kg)
TKK60□□-150A1-F0C	150	220	60	25	100	2	2	0.99
TKK60□□-200A1-F0C	200	270	110	50	100	2	2	1.13
TKK60□□-300A1-F0C	300	370	210	50	200	3	2	1.4
TKK60□□-400A1-F0C	400	470	310	50	100	4	4	1.67
TKK60□□-500A1-F0C	500	570	410	50	200	5	3	1.94
TKK60□□-600A1-F0C	600	670	510	50	100	6	6	2.21

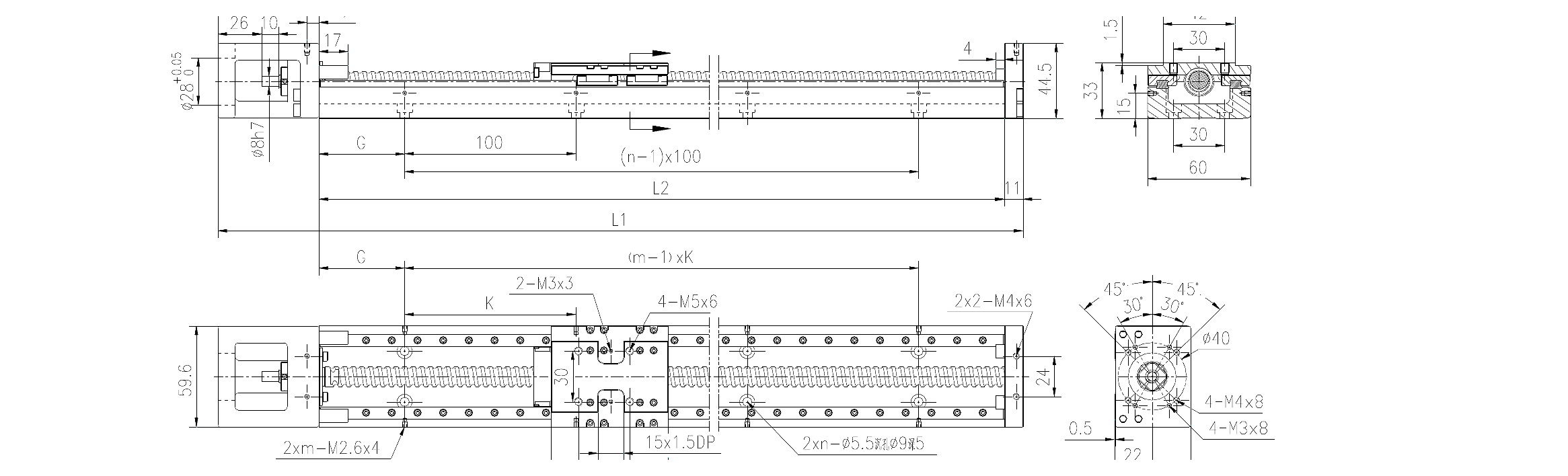

TKK60D 标准型

尺寸表格

型号	导轨长度 L2 (mm)	模组总长 L1 (mm)	最大行程 (mm)	G (mm)	K (mm)	n	m	重量 (kg)
TKK60D□□-150A1-F0	150	220	60	25	100	2	2	0.73
TKK60D□□-200A1-F0	200	270	110	50	100	2	2	0.87
TKK60D□□-300A1-F0	300	370	210	50	200	3	2	1.14
TKK60D□□-400A1-F0	400	470	310	50	100	4	4	1.41
TKK60D□□-500A1-F0	500	570	410	50	200	5	3	1.68
TKK60D□□-600A1-F0	600	670	510	50	100	6	6	1.95

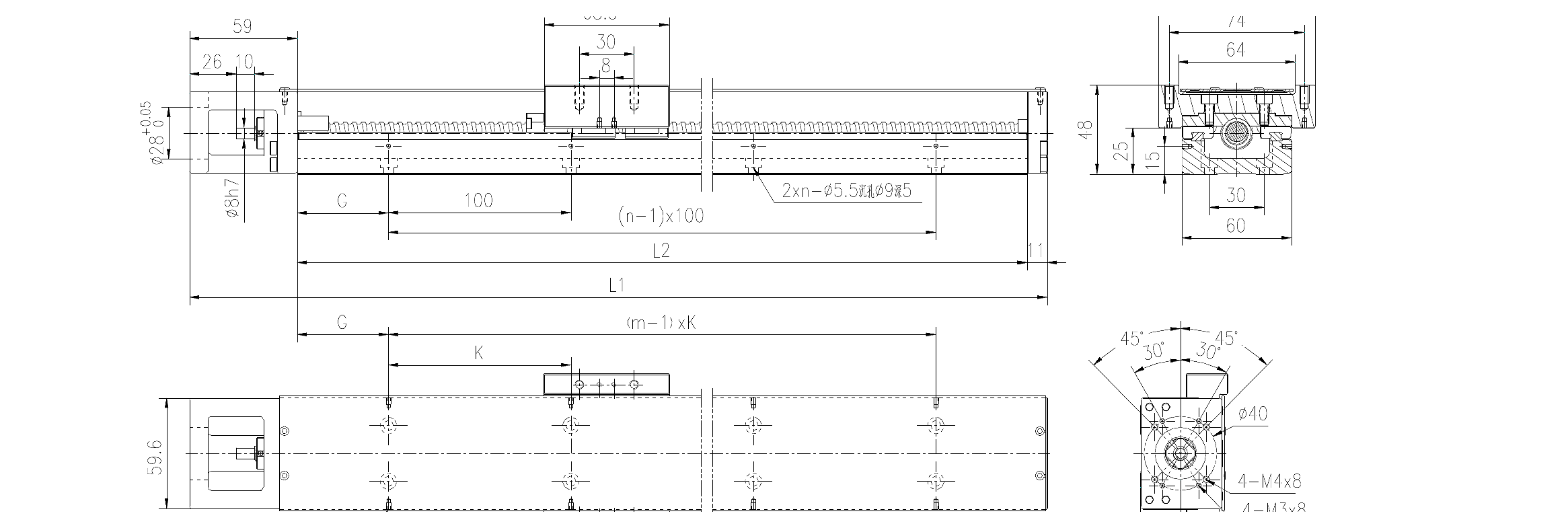

TKK60D 护盖与转接块型

尺寸表格

型号	导轨长度 L2 (mm)	模组总长 L1 (mm)	最大行程 (mm)	G (mm)	K (mm)	n	m	重量 (kg)
TKK60D□□-150A1-F0C	150	220	60	25	100	2	2	0.99
TKK60D□□-200A1-F0C	200	270	110	50	100	2	2	1.13
TKK60D□□-300A1-F0C	300	370	210	50	200	3	2	1.4
TKK60D□□-400A1-F0C	400	470	310	50	100	4	4	1.67
TKK60D□□-500A1-F0C	500	570	410	50	200	5	3	1.94
TKK60D□□-600A1-F0C	600	670	510	50	100	6	6	2.21

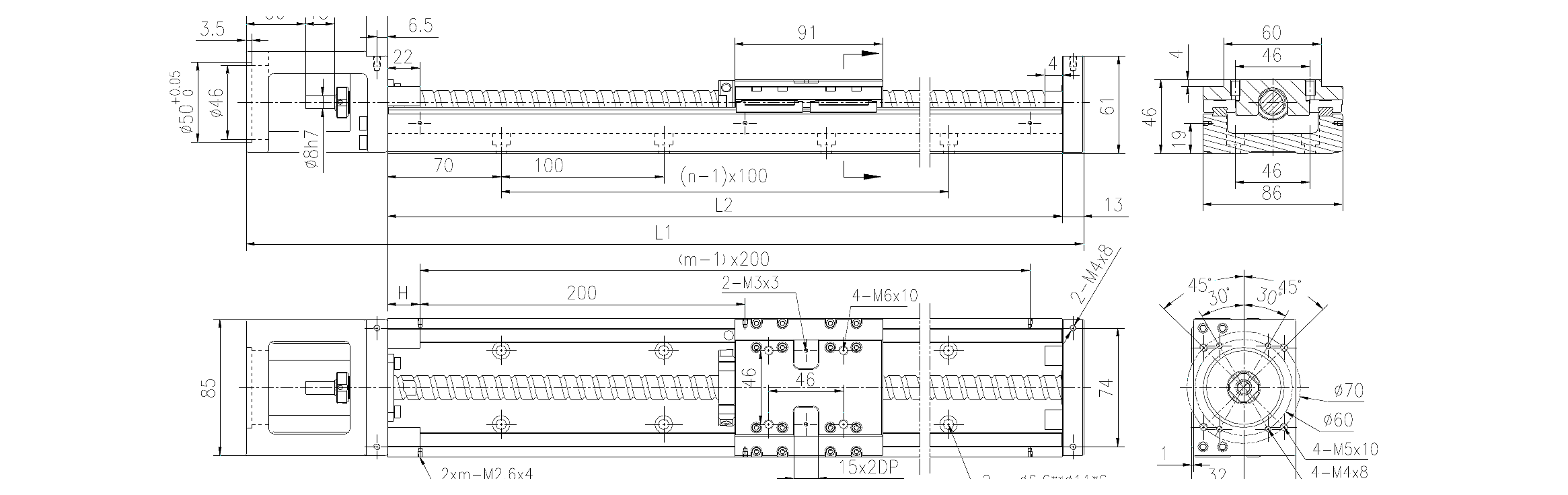

TKK86 标准型

尺寸表格

型号	导轨长度 L2 (mm)	模组总长 L1 (mm)	最大行程 (mm)	H (mm)	n	m	重量 (kg)
TKK86□□-340A1-F0	340	440	220	70	3	2	2.96
TKK86□□-440A1-F0	440	540	320	20	4	3	3.37
TKK86□□-540A1-F0	540	640	420	70	5	3	3.78
TKK86□□-640A1-F0	640	740	520	20	6	4	4.19
TKK86□□-740A1-F0	740	840	620	70	7	4	4.6
TKK86□□-940A1-F0	940	1040	820	70	9	5	5.42

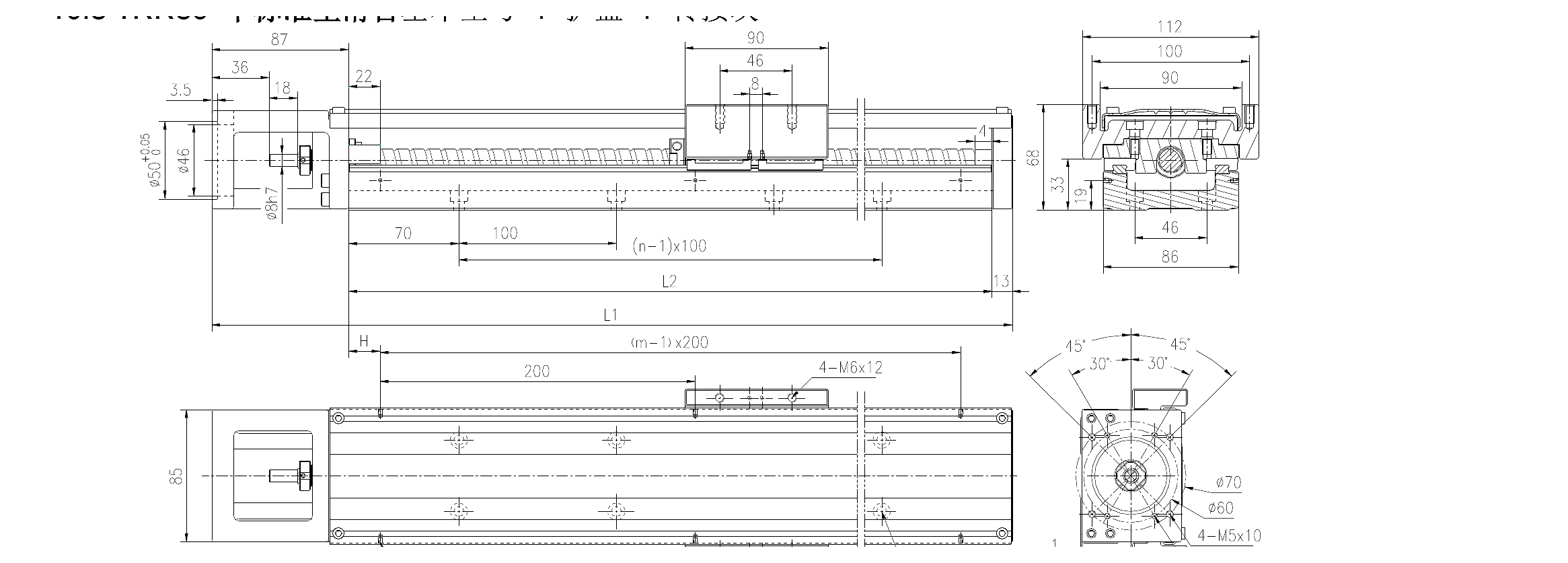

TKK86 护盖与转接块型

尺寸表格

型号	导轨长度 L2 (mm)	模组总长 L1 (mm)	最大行程 (mm)	H (mm)	n	m	重量 (kg)
TKK86□□-340A1-F0C	340	440	220	70	3	2	4.42
TKK86□□-440A1-F0C	440	540	320	20	4	3	4.83
TKK86□□-540A1-F0C	540	640	420	70	5	3	5.24
TKK86□□-640A1-F0C	640	740	520	20	6	4	5.65
TKK86□□-740A1-F0C	740	840	620	70	7	4	6.06
TKK86□□-940A1-F0C	940	1040	820	70	9	5	6.89

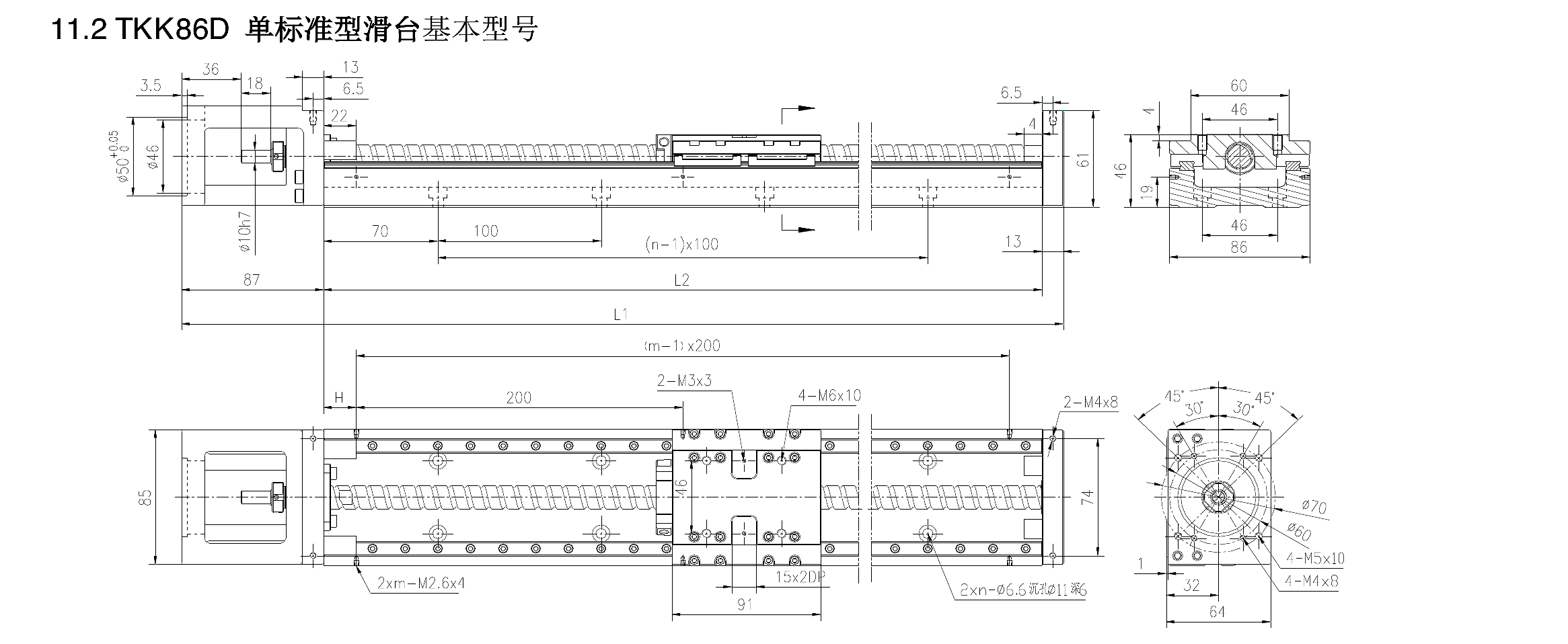

TKK86D 标准型

尺寸表格

型号	导轨长度 L2 (mm)	模组总长 L1 (mm)	最大行程 (mm)	H (mm)	n	m	重量 (kg)
TKK86D□□-340A1-F0	340	440	220	70	3	2	2.96
TKK86D□□-440A1-F0	440	540	320	20	4	3	3.37
TKK86D□□-540A1-F0	540	640	420	70	5	3	3.78
TKK86D□□-640A1-F0	640	740	520	20	6	4	4.19
TKK86D□□-740A1-F0	740	840	620	70	7	4	4.6
TKK86D□□-940A1-F0	940	1040	820	70	9	5	5.42

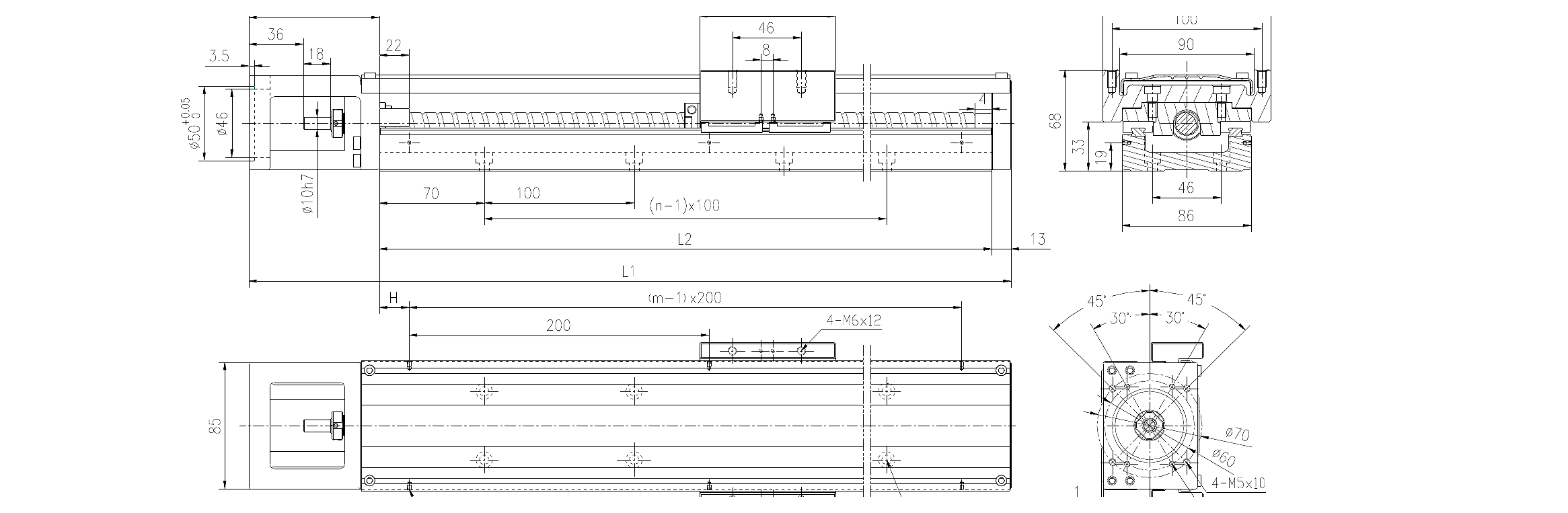

TKK86D 护盖与转接块型

尺寸表格

型号	导轨长度 L2 (mm)	模组总长 L1 (mm)	最大行程 (mm)	H (mm)	n	m	重量 (kg)
TKK86D□□-340A1-F0C	340	440	220	70	3	2	4.42
TKK86D□□-440A1-F0C	440	540	320	20	4	3	4.83
TKK86D□□-540A1-F0C	540	640	420	70	5	3	5.24
TKK86D□□-640A1-F0C	640	740	520	20	6	4	5.65
TKK86D□□-740A1-F0C	740	840	620	70	7	4	6.06
TKK86D□□-940A1-F0C	940	1040	820	70	9	5	6.89

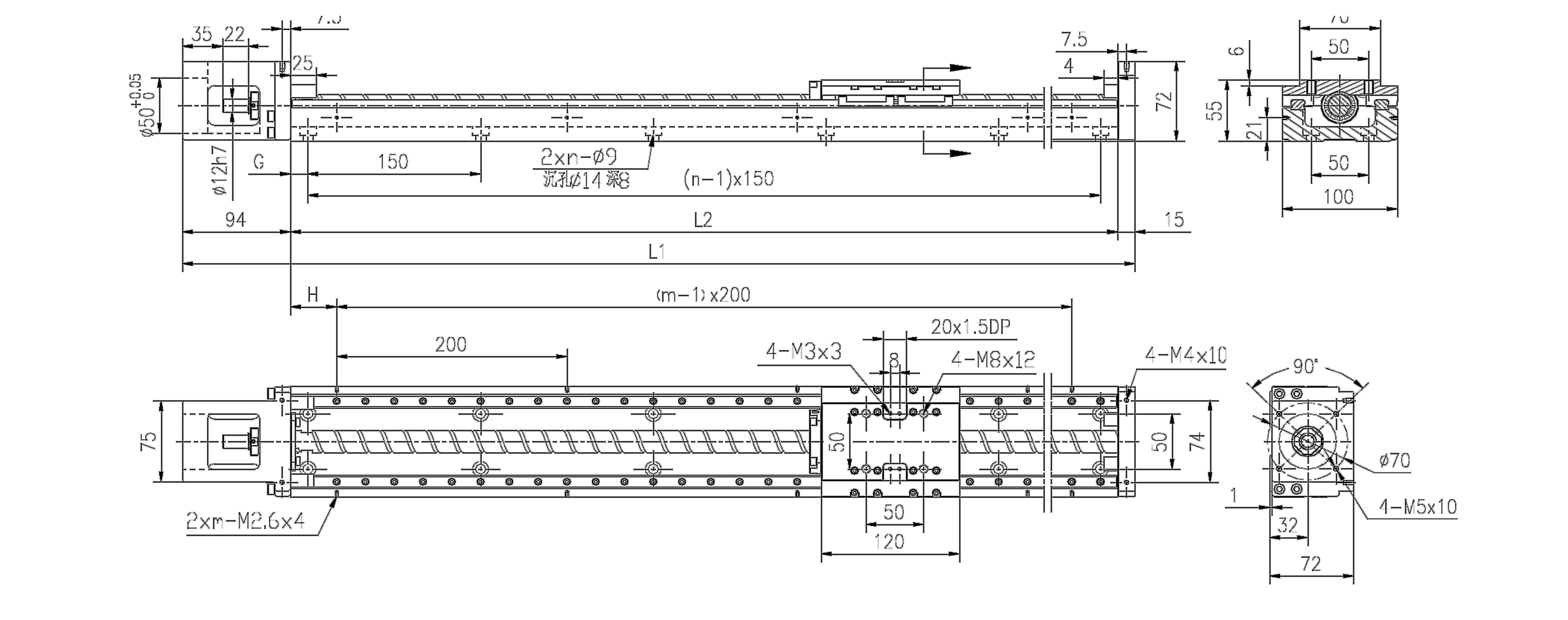

TKK100 标准型

尺寸表格

型号	导轨长度 L2 (mm)	模组总长 L1 (mm)	最大行程 (mm)	G (mm)	H (mm)	n	m	重量 (kg)
TKK100□□-680A1-F0	680	789	528	40	40	5	4	7.69
TKK100□□-780A1-F0	780	889	628	15	90	6	4	8.38
TKK100□□-880A1-F0	880	989	728	65	40	6	5	9.07
TKK100□□-980A1-F0	980	1089	828	40	90	7	5	9.76
TKK100□□-1080A1-F0	1080	1189	928	15	40	8	6	10.45
TKK100□□-1180A1-F0	1180	1289	1028	65	90	8	6	11.14
TKK100□□-1280A1-F0	1280	1389	1128	40	40	9	7	11.83
TKK100□□-1380A1-F0	1380	1489	1228	15	90	10	7	12.52

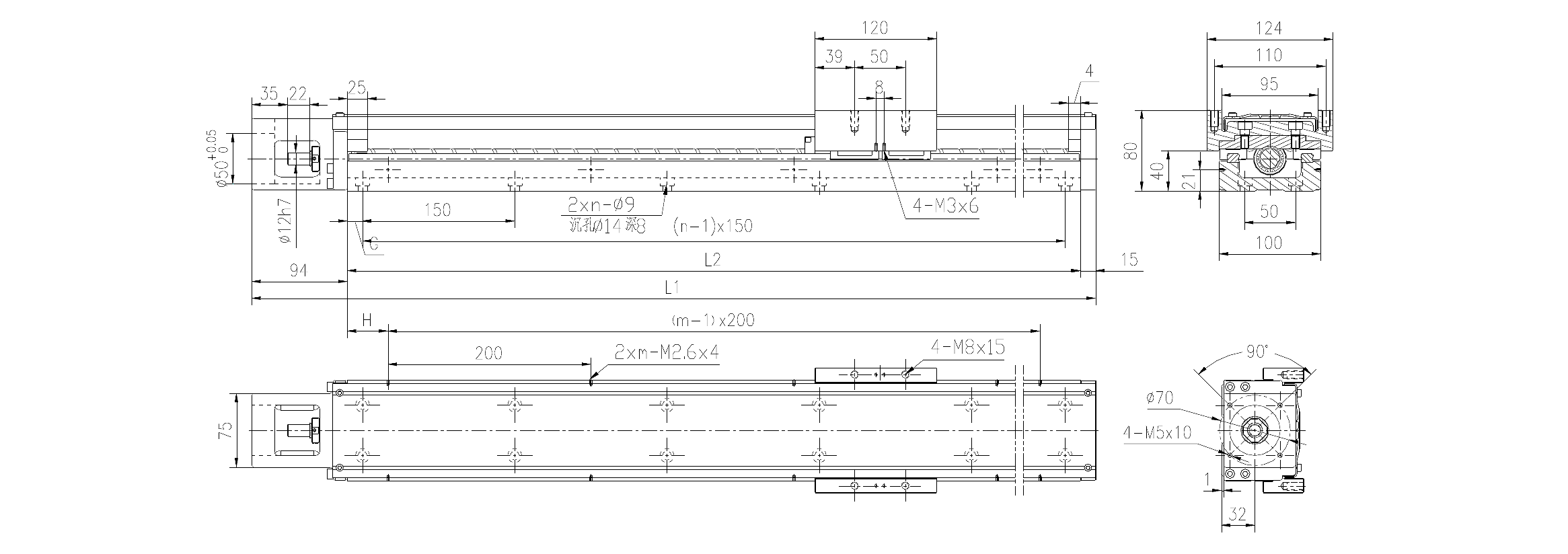

TKK100 护盖与转接块型

尺寸表格

型号	导轨长度 L2 (mm)	模组总长 L1 (mm)	最大行程 (mm)	G (mm)	H (mm)	n	m	重量 (kg)
TKK100□□-680A1-F0C	680	789	528	40	40	5	4	8.21
TKK100□□-780A1-F0C	780	889	628	15	90	6	4	9.02
TKK100□□-880A1-F0C	880	989	728	65	40	6	5	9.83
TKK100□□-980A1-F0C	980	1089	828	40	90	7	5	10.64
TKK100□□-1080A1-F0C	1080	1189	928	15	40	8	6	11.45
TKK100□□-1180A1-F0C	1180	1289	1028	65	90	8	6	12.26
TKK100□□-1280A1-F0C	1280	1389	1128	40	40	9	7	13.07
TKK100□□-1380A1-F0C	1380	1489	1228	15	90	10	7	13.88

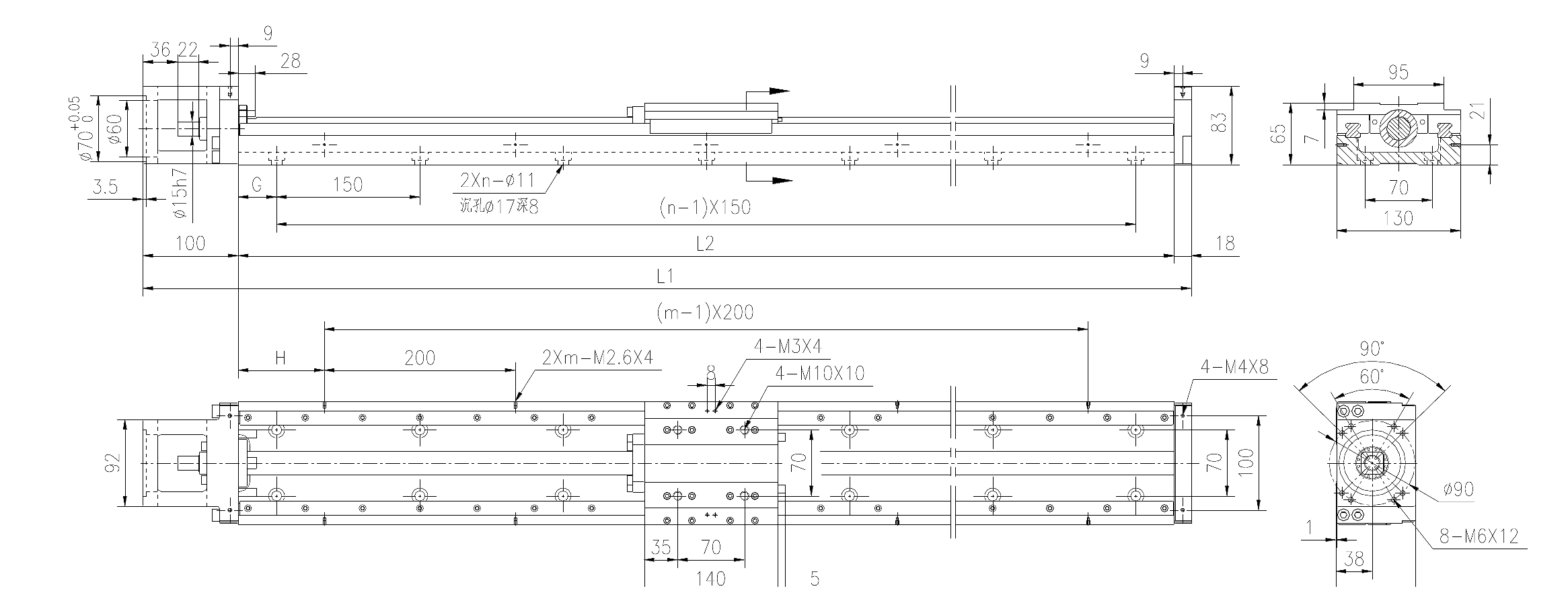

TKK130

尺寸表格

型号	导轨长度 L2 (mm)	模组总长 L1 (mm)	最大行程 (mm)	G (mm)	H (mm)	n	m	重量 (kg)
TKK130□□-680A1-F0	680	798	489	40	40	5	4	26.4
TKK130□□-780A1-F0	780	898	589	90	90	5	4	28
TKK130□□-880A1-F0	880	998	689	65	40	6	5	29.6
TKK130□□-980A1-F0	980	1098	789	40	90	7	5	31.2
TKK130□□-1080A1-F0	1080	1198	889	90	40	7	6	32.8
TKK130□□-1180A1-F0	1180	1298	989	65	90	8	6	34.4
TKK130□□-1280A1-F0	1280	1398	1089	40	40	9	7	36
TKK130□□-1380A1-F0	1380	1498	1189	90	90	9	7	37.6
TKK130□□-1480A1-F0	1480	1598	1289	65	40	10	8	39.2
TKK130□□-1580A1-F0	1580	1698	1389	40	90	11	8	40.8
TKK130□□-1680A1-F0	1680	1798	1489	90	40	11	9	42.4

除特别注明外，尺寸单位为 mm。

产品型号 / 目录图纸

零件号	描述	3D 模型	价格	基座结构	推荐载荷 (kg)	基座宽度 (mm)	有效行程	最大运行速度 (mm/s)
TKK50-150A1F0	TKK50-150A1F0 低组装铝基座 KK 型直线模组	下载	----	铝	82	50	68	270
TKK50-150A1F0B	TKK50-150A1F0B 低组装铝基座 KK 型直线模组	下载	----	铝	82	50	68	270
TKK50-150A1F0C	TKK50-150A1F0C 低组装铝基座 KK 型直线模组	下载	----	铝	82	50	68	270
TKK50-150A1F1CS2	TKK50-150A1F1CS2 低组装铝基座 KK 型直线模组	下载	----	铝	82	50	68	270
TKK50-150A1F1S2	TKK50-150A1F1S2 低组装铝基座 KK 型直线模组	下载	----	铝	82	50	68	270
TKK50-200A1F0	TKK50-200A1F0 低组装铝基座 KK 型直线模组	下载	----	铝	82	50	118	270
TKK50-200A1F0B	TKK50-200A1F0B 低组装铝基座 KK 型直线模组	下载	----	铝	82	50	118	270
TKK50-200A1F0C	TKK50-200A1F0C 低组装铝基座 KK 型直线模组	下载	----	铝	82	50	118	270
TKK50-200A1H0	TKK50-200A1H0 低组装铝基座 KK 型直线模组	下载	----	铝	82	50	118	270
TKK50-250A1F0	TKK50-250A1F0 低组装铝基座 KK 型直线模组	下载	----	铝	82	50	168	270
TKK50-250A1F0B	TKK50-250A1F0B 低组装铝基座 KK 型直线模组	下载	----	铝	82	50	168	270
TKK50-250A1F0C	TKK50-250A1F0C 低组装铝基座 KK 型直线模组	下载	----	铝	82	50	168	270
TKK50-250A1F1C	TKK50-250A1F1C 低组装铝基座 KK 型直线模组	下载	----	铝	82	50	168	270
TKK50-250A1F3CS1	TKK50-250A1F3CS1 低组装铝基座 KK 型直线模组	下载	----	铝	82	50	168	270
TKK50-300A1F0	TKK50-300A1F0 低组装铝基座 KK 型直线模组	下载	----	铝	82	50	218	270
TKK50-300A1F0B	TKK50-300A1F0B 低组装铝基座 KK 型直线模组	下载	----	铝	82	50	218	270
TKK50-300A1F0C	TKK50-300A1F0C 低组装铝基座 KK 型直线模组	下载	----	铝	82	50	218	270
TKK60-150A1F0	TKK60-150A1F0 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	60	970
TKK60-150A1F0B	TKK60-150A1F0B 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	60	970
TKK60-150A1F0C	TKK60-150A1F0C 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	60	970
TKK60-150S1H0	TKK60-150S1H0 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	60	970
TKK60-150S1H0C	TKK60-150S1H0C 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	60	970
TKK60-200A1F0	TKK60-200A1F0 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	110	970
TKK60-200A1F0B	TKK60-200A1F0B 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	110	970
TKK60-200A1F0C	TKK60-200A1F0C 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	110	970
TKK60-200A1F1	TKK60-200A1F1 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	110	970
TKK60-200A1F2C	TKK60-200A1F2C 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	110	970
TKK60-200A1FEC	TKK60-200A1FEC 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	110	970
TKK60D-200S1F0B	TKK60D-200S1F0B 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	110	970
KK60-300A1-F2C	KK60-300A1-F2C 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	210	970
TKK60-300A1F0	TKK60-300A1F0 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	210	970
TKK60-300A1F0B	TKK60-300A1F0B 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	210	970
TKK60-300A1F0C	TKK60-300A1F0C 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	210	970
TKK60-300A1F2S2	TKK60-300A1F2S2 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	210	970
TKK60-300A1F4C	TKK60-300A1F4C 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	210	970
TKK60-300A1H0CS0	TKK60-300A1H0CS0 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	210	970
TKK60-300A2F0	TKK60-300A2F0 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	210	970
TKK60-300A2F0C	TKK60-300A2F0C 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	210	970
TKK60-300A2H0CS0	TKK60-300A2H0CS0 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	210	970
TKK60-300A2H0S0	TKK60-300A2H0S0 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	210	970
TKK60-300S1F1CS0	TKK60-300S1F1CS0 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	210	970
TKK60-300S2F0	TKK60-300S2F0 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	210	970
TKK60-300S2F0B	TKK60-300S2F0B 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	210	970
TKK60-300S2F0C	TKK60-300S2F0C 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	210	970
TKK60-400A1F0	TKK60-400A1F0 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	310	970
TKK60-400A1F0B	TKK60-400A1F0B 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	310	970
TKK60-400A1F0C	TKK60-400A1F0C 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	310	970
TKK60-400S1F0	TKK60-400S1F0 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	310	970
TKK60-400S1F0C	TKK60-400S1F0C 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	310	970
TKK60-400S2F1B	TKK60-400S2F1B 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	310	970
TKK60-500A1F0	TKK60-500A1F0 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	410	970
TKK60-500A1F0B	TKK60-500A1F0B 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	410	970
TKK60-500A1F0C	TKK60-500A1F0C 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	410	970
TKK60-500A2F1CS2	TKK60-500A2F1CS2 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	410	970
TKK60-500S1F0C	TKK60-500S1F0C 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	410	970
TKK60-500S1F0CF5	TKK60-500S1F0CF5 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	410	970
TKK60-500S2F0C	TKK60-500S2F0C 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	410	970
TKK60-600A1F0	TKK60-600A1F0 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	510	970
TKK60-600A1F0B	TKK60-600A1F0B 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	510	970
TKK60-600A1F0C	TKK60-600A1F0C 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	510	970
TKK60-600A2F2C	TKK60-600A2F2C 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	510	970
TKK60-600S2F0C	TKK60-600S2F0C 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	510	970
TKK60-700A1F0	TKK60-700A1F0 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	610	970
TKK60-700A1F0C	TKK60-700A1F0C 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	610	970
TKK60-700A1F1	TKK60-700A1F1 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	610	970
TKK60-700A1F1S0	TKK60-700A1F1S0 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	610	970
TKK60-700S2F0	TKK60-700S2F0 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	610	970
TKK60D-150A1F0	TKK60D-150A1F0 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	60	970
TKK60D-150A1F0B	TKK60D-150A1F0B 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	60	970
TKK60D-150A1F0C	TKK60D-150A1F0C 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	60	970
TKK60D10C-150-A1-FLC-S2	TKK60D10C-150-A1-FLC-S2 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	60	970
TKK60D10C-150-A1-FRC-S2	TKK60D10C-150-A1-FRC-S2 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	60	970
TKK60D-200A1F0	TKK60D-200A1F0 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	110	970
TKK60D-200A1F0B	TKK60D-200A1F0B 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	110	970
TKK60D-200A1F0C	TKK60D-200A1F0C 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	110	970
TKK60D-300A1F0	TKK60D-300A1F0 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	210	970
TKK60D-300A1F0B	TKK60D-300A1F0B 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	210	970
TKK60D-300A1F0C	TKK60D-300A1F0C 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	210	970
TKK60D-300A1F1C	TKK60D-300A1F1C 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	210	970
TKK60D-300A1H0CS0	TKK60D-300A1H0CS0 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	210	970
TKK60D-300S1-F0C	TKK60D-300S1-F0C 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	210	970
TKK60D-400A1F0	TKK60D-400A1F0 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	310	970
TKK60D-400A1F0B	TKK60D-400A1F0B 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	310	970
TKK60D-400A1F0C	TKK60D-400A1F0C 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	310	970
TKK60D-400A1F0CS2	TKK60D-400A1F0CS2 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	310	970
TKK60D-500A1F0	TKK60D-500A1F0 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	410	970
TKK60D-500A1F0B	TKK60D-500A1F0B 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	410	970
TKK60D-500A1F0C	TKK60D-500A1F0C 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	410	970
TKK60D-600A1F0	TKK60D-600A1F0 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	510	970
TKK60D-600A1F0B	TKK60D-600A1F0B 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	510	970
TKK60D-600A1F0C	TKK60D-600A1F0C 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	510	970
TKK60D-800A1F0CS2	TKK60D-800A1F0CS2 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	710	970
TKK60D-800A1F0S0	TKK60D-800A1F0S0 低组装铝基座 KK 型直线模组	下载	----	铝	82	60	710	970
TKK86-340A1F0	TKK86-340A1F0 低组装铝基座 KK 型直线模组	下载	----	铝	219	86	220	1450
TKK86-340A1F0B	TKK86-340A1F0B 低组装铝基座 KK 型直线模组	下载	----	铝	219	86	220	1450
TKK86-340A1F0C	TKK86-340A1F0C 低组装铝基座 KK 型直线模组	下载	----	铝	219	86	220	1450
TKK86-340A1H0-FR	TKK86-340A1H0-FR 低组装铝基座 KK 型直线模组	下载	----	铝	219	86	220	1450
TKK86-340S2F1	TKK86-340S2F1 低组装铝基座 KK 型直线模组	下载	----	铝	219	86	220	1450
TKK86-440A1F0	TKK86-440A1F0 低组装铝基座 KK 型直线模组	下载	----	铝	219	86	320	1450
TKK86-440A1F0B	TKK86-440A1F0B 低组装铝基座 KK 型直线模组	下载	----	铝	219	86	320	1450
TKK86-440A1F0C	TKK86-440A1F0C 低组装铝基座 KK 型直线模组	下载	----	铝	219	86	320	1450
TKK86-440A1F0CS1	TKK86-440A1F0CS1 低组装铝基座 KK 型直线模组	下载	----	铝	219	86	320	1450
TKK86-440S2F0	TKK86-440S2F0 低组装铝基座 KK 型直线模组	下载	----	铝	219	86	320	1450
TKK86-440S2F1	TKK86-440S2F1 低组装铝基座 KK 型直线模组	下载	----	铝	219	86	320	1450
TKK86-540A1F0	TKK86-540A1F0 低组装铝基座 KK 型直线模组	下载	----	铝	219	86	420	1450
TKK86-540A1F0B	TKK86-540A1F0B 低组装铝基座 KK 型直线模组	下载	----	铝	219	86	420	1450
TKK86-540A1F0C	TKK86-540A1F0C 低组装铝基座 KK 型直线模组	下载	----	铝	219	86	420	1450
TKK86-640A1F0	TKK86-640A1F0 低组装铝基座 KK 型直线模组	下载	----	铝	219	86	520	1450
TKK86-640A1F0B	TKK86-640A1F0B 低组装铝基座 KK 型直线模组	下载	----	铝	219	86	520	1450
TKK86-640A1F0C	TKK86-640A1F0C 低组装铝基座 KK 型直线模组	下载	----	铝	219	86	520	1450
TKK86-640A1F0CS2	TKK86-640A1F0CS2 低组装铝基座 KK 型直线模组	下载	----	铝	219	86	520	1450
TKK86-640A2F0	TKK86-640A2F0 低组装铝基座 KK 型直线模组	下载	----	铝	219	86	520	1450
TKK86-640A2F0B	TKK86-640A2F0B 低组装铝基座 KK 型直线模组	下载	----	铝	219	86	520	1450
TKK86-740A1F0	TKK86-740A1F0 低组装铝基座 KK 型直线模组	下载	----	铝	219	86	620	1450
TKK86-740A1F0B	TKK86-740A1F0B 低组装铝基座 KK 型直线模组	下载	----	铝	219	86	620	1450
TKK86-740A1F0C	TKK86-740A1F0C 低组装铝基座 KK 型直线模组	下载	----	铝	219	86	620	1450
TKK86-740A2F0B	TKK86-740A2F0B 低组装铝基座 KK 型直线模组	下载	----	铝	219	86	620	1450
TKK86-820A1F0C	TKK86-820A1F0C 低组装铝基座 KK 型直线模组	下载	----	铝	219	86	820	1450
TKK86-900A1F0C	TKK86-900A1F0C 低组装铝基座 KK 型直线模组	下载	----	铝	219	86	820	1450
TKK86-940A1F0	TKK86-940A1F0 低组装铝基座 KK 型直线模组	下载	----	铝	219	86	820	1450
TKK86-940A1F0B	TKK86-940A1F0B 低组装铝基座 KK 型直线模组	下载	----	铝	219	86	820	1450
TKK86-940A1F0C	TKK86-940A1F0C 低组装铝基座 KK 型直线模组	下载	----	铝	219	86	820	1450
TKK86D-340A1F0	TKK86D-340A1F0 低组装铝基座 KK 型直线模组	下载	----	铝	219	86	220	1450
TKK86D-340A1F0B	TKK86D-340A1F0B 低组装铝基座 KK 型直线模组	下载	----	铝	219	86	220	1450
TKK86D-340A1F0C	TKK86D-340A1F0C 低组装铝基座 KK 型直线模组	下载	----	铝	219	86	220	1450
TKK86D-340A1F0CS2	TKK86D-340A1F0CS2 低组装铝基座 KK 型直线模组	下载	----	铝	219	86	220	1450
TKK86D-440A1F0	TKK86D-440A1F0 低组装铝基座 KK 型直线模组	下载	----	铝	219	86	320	1450
TKK86D-440A1F0B	TKK86D-440A1F0B 低组装铝基座 KK 型直线模组	下载	----	铝	219	86	320	1450
TKK86D-440A1F0C	TKK86D-440A1F0C 低组装铝基座 KK 型直线模组	下载	----	铝	219	86	320	1450
TKK86D-440A1F0CS2	TKK86D-440A1F0CS2 低组装铝基座 KK 型直线模组	下载	----	铝	219	86	320	1450
TKK86D-540A1F0	TKK86D-540A1F0 低组装铝基座 KK 型直线模组	下载	----	铝	219	86	420	1450
TKK86D-540A1F0B	TKK86D-540A1F0B 低组装铝基座 KK 型直线模组	下载	----	铝	219	86	420	1450
TKK86D-540A1F0C	TKK86D-540A1F0C 低组装铝基座 KK 型直线模组	下载	----	铝	219	86	420	1450
TKK86D-640A1F0	TKK86D-640A1F0 低组装铝基座 KK 型直线模组	下载	----	铝	219	86	520	1450
TKK86D-640A1F0B	TKK86D-640A1F0B 低组装铝基座 KK 型直线模组	下载	----	铝	219	86	520	1450
TKK86D-640A1F0C	TKK86D-640A1F0C 低组装铝基座 KK 型直线模组	下载	----	铝	219	86	520	1450
TKK86D-640A1F0CS2	TKK86D-640A1F0CS2 低组装铝基座 KK 型直线模组	下载	----	铝	219	86	520	1450
TKK86D-740A1F0	TKK86D-740A1F0 低组装铝基座 KK 型直线模组	下载	----	铝	219	86	620	1450
TKK86D-740A1F0B	TKK86D-740A1F0B 低组装铝基座 KK 型直线模组	下载	----	铝	219	86	620	1450
TKK86D-740A1F0C	TKK86D-740A1F0C 低组装铝基座 KK 型直线模组	下载	----	铝	219	86	620	1450
TKK86D-940A1F0	TKK86D-940A1F0 低组装铝基座 KK 型直线模组	下载	----	铝	219	86	820	1450
TKK86D-940A1F0B	TKK86D-940A1F0B 低组装铝基座 KK 型直线模组	下载	----	铝	219	86	820	1450
TKK86D-940A1F0C	TKK86D-940A1F0C 低组装铝基座 KK 型直线模组	下载	----	铝	219	86	820	1450
TKK86D-940A1F0CS2	TKK86D-940A1F0CS2 低组装铝基座 KK 型直线模组	下载	----	铝	219	86	820	1450
TKK100-680A1F0	TKK100-680A1F0 低组装铝基座 KK 型直线模组	下载	----	铝	333	100	528	1150
TKK100-680A1F0B_极限位示意	TKK100-680A1F0B_极限位示意低组装铝基座 KK 型直线模组	下载	----	铝	333	100	528	1150
TKK100-680A1F0B	TKK100-680A1F0B 低组装铝基座 KK 型直线模组	下载	----	铝	333	100	528	1150
TKK100-680A1F0C	TKK100-680A1F0C 低组装铝基座 KK 型直线模组	下载	----	铝	333	100	528	1150
TKK10040C-680A1F1C	TKK10040C-680A1F1C 低组装铝基座 KK 型直线模组	下载	----	铝	333	100	528	1150
TKK100-780A1F0	TKK100-780A1F0 低组装铝基座 KK 型直线模组	下载	----	铝	333	100	628	1150
TKK100-780A1F0B	TKK100-780A1F0B 低组装铝基座 KK 型直线模组	下载	----	铝	333	100	628	1150
TKK100-780A1F0C	TKK100-780A1F0C 低组装铝基座 KK 型直线模组	下载	----	铝	333	100	628	1150
TKK100-780A1F2C	TKK100-780A1F2C 低组装铝基座 KK 型直线模组	下载	----	铝	333	100	628	1150
TKK100-880A1F0	TKK100-880A1F0 低组装铝基座 KK 型直线模组	下载	----	铝	333	100	728	1150
TKK100-880A1F0B	TKK100-880A1F0B 低组装铝基座 KK 型直线模组	下载	----	铝	333	100	728	1150
TKK100-880A1F0C	TKK100-880A1F0C 低组装铝基座 KK 型直线模组	下载	----	铝	333	100	728	1150
TKK100-980A1F0	TKK100-980A1F0 低组装铝基座 KK 型直线模组	下载	----	铝	333	100	828	1150
TKK100-980A1F0B	TKK100-980A1F0B 低组装铝基座 KK 型直线模组	下载	----	铝	333	100	828	1150
TKK100-980A1F0C	TKK100-980A1F0C 低组装铝基座 KK 型直线模组	下载	----	铝	333	100	828	1150
TKK100-1080A1F0_ASM	TKK100-1080A1F0_ASM 低组装铝基座 KK 型直线模组	下载	----	铝	333	100	928	1150
TKK100-1080A1F0	TKK100-1080A1F0 低组装铝基座 KK 型直线模组	下载	----	铝	333	100	928	1150
TKK100-1080A1F0B	TKK100-1080A1F0B 低组装铝基座 KK 型直线模组	下载	----	铝	333	100	928	1150
TKK100-1080A1F0C	TKK100-1080A1F0C 低组装铝基座 KK 型直线模组	下载	----	铝	333	100	928	1150
TKK100-1080A1H0C	TKK100-1080A1H0C 低组装铝基座 KK 型直线模组	下载	----	铝	333	100	928	1150
TKK100-1180A1F0	TKK100-1180A1F0 低组装铝基座 KK 型直线模组	下载	----	铝	333	100	1028	1150
TKK100-1180A1F0B	TKK100-1180A1F0B 低组装铝基座 KK 型直线模组	下载	----	铝	333	100	1028	1150
TKK100-1180A1F0C	TKK100-1180A1F0C 低组装铝基座 KK 型直线模组	下载	----	铝	333	100	1028	1150
TKK100-1280A1F0	TKK100-1280A1F0 低组装铝基座 KK 型直线模组	下载	----	铝	333	100	1128	1150
TKK100-1280A1F0B	TKK100-1280A1F0B 低组装铝基座 KK 型直线模组	下载	----	铝	333	100	1128	1150
TKK100-1280A1F0C	TKK100-1280A1F0C 低组装铝基座 KK 型直线模组	下载	----	铝	333	100	1128	1150
TKK100-1280A2F0	TKK100-1280A2F0 低组装铝基座 KK 型直线模组	下载	----	铝	333	100	1128	1150
TKK100-1280A2F0C	TKK100-1280A2F0C 低组装铝基座 KK 型直线模组	下载	----	铝	333	100	1128	1150
TKK100-1380A1F0	TKK100-1380A1F0 低组装铝基座 KK 型直线模组	下载	----	铝	333	100	1228	1150
TKK100-1380A1F0B	TKK100-1380A1F0B 低组装铝基座 KK 型直线模组	下载	----	铝	333	100	1228	1150
TKK100-1380A1F0C	TKK100-1380A1F0C 低组装铝基座 KK 型直线模组	下载	----	铝	333	100	1228	1150
TKK100-1380A2F0	TKK100-1380A2F0 低组装铝基座 KK 型直线模组	下载	----	铝	333	100	1228	1150
TKK100-1380A2F0C	TKK100-1380A2F0C 低组装铝基座 KK 型直线模组	下载	----	铝	333	100	1228	1150
TKK130-400A1F0C	TKK130-400A1F0C 低组装铝基座 KK 型直线模组	下载	----	铝	928	130	209	1160
TKK130-680A1F0	TKK130-680A1F0 低组装铝基座 KK 型直线模组	下载	----	铝	928	130	489	1160
TKK130-680A1F0B	TKK130-680A1F0B 低组装铝基座 KK 型直线模组	下载	----	铝	928	130	489	1160
TKK130-680A1F0C	TKK130-680A1F0C 低组装铝基座 KK 型直线模组	下载	----	铝	928	130	489	1160
TKK130-780A1F0	TKK130-780A1F0 低组装铝基座 KK 型直线模组	下载	----	铝	928	130	589	1160
TKK130-780A1F0B	TKK130-780A1F0B 低组装铝基座 KK 型直线模组	下载	----	铝	928	130	589	1160
TKK130-780A1F0C	TKK130-780A1F0C 低组装铝基座 KK 型直线模组	下载	----	铝	928	130	589	1160
TKK130-880A1F0	TKK130-880A1F0 低组装铝基座 KK 型直线模组	下载	----	铝	928	130	689	1160
TKK130-880A1F0B	TKK130-880A1F0B 低组装铝基座 KK 型直线模组	下载	----	铝	928	130	689	1160
TKK130-880A1F0C	TKK130-880A1F0C 低组装铝基座 KK 型直线模组	下载	----	铝	928	130	689	1160
TKK130-980A1F0	TKK130-980A1F0 低组装铝基座 KK 型直线模组	下载	----	铝	928	130	789	1160
TKK130-980A1F0B	TKK130-980A1F0B 低组装铝基座 KK 型直线模组	下载	----	铝	928	130	789	1160
TKK130-980A1F0C	TKK130-980A1F0C 低组装铝基座 KK 型直线模组	下载	----	铝	928	130	789	1160
TKK130-1080A1F0	TKK130-1080A1F0 低组装铝基座 KK 型直线模组	下载	----	铝	928	130	889	1160
TKK130-1080A1F0B	TKK130-1080A1F0B 低组装铝基座 KK 型直线模组	下载	----	铝	928	130	889	1160
TKK130-1080A1F0C	TKK130-1080A1F0C 低组装铝基座 KK 型直线模组	下载	----	铝	928	130	889	1160
TKK130-1180A1F0	TKK130-1180A1F0 低组装铝基座 KK 型直线模组	下载	----	铝	928	130	989	1160
TKK130-1180A1F0B	TKK130-1180A1F0B 低组装铝基座 KK 型直线模组	下载	----	铝	928	130	989	1160
TKK130-1180A1F0C	TKK130-1180A1F0C 低组装铝基座 KK 型直线模组	下载	----	铝	928	130	989	1160
TKK130-1280A1F0	TKK130-1280A1F0 低组装铝基座 KK 型直线模组	下载	----	铝	928	130	1089	1160
TKK130-1280A1F0B	TKK130-1280A1F0B 低组装铝基座 KK 型直线模组	下载	----	铝	928	130	1089	1160
TKK130-1280A1F0C	TKK130-1280A1F0C 低组装铝基座 KK 型直线模组	下载	----	铝	928	130	1089	1160
TKK130-1380A1F0	TKK130-1380A1F0 低组装铝基座 KK 型直线模组	下载	----	铝	928	130	1189	1160
TKK130-1380A1F0C	TKK130-1380A1F0C 低组装铝基座 KK 型直线模组	下载	----	铝	928	130	1189	1160
TKK130-1380A1FB	TKK130-1380A1FB 低组装铝基座 KK 型直线模组	下载	----	铝	928	130	1189	1160
TKK130-1250A1F0CS1 -（有效行程）	TKK130-1250A1F0CS1 -（有效行程）低组装铝基座 KK 型直线模组	下载	----	铝	928	130	1289	1160
TKK130-1480A1F0	TKK130-1480A1F0 低组装铝基座 KK 型直线模组	下载	----	铝	928	130	1289	1160
TKK130-1480A1F0B	TKK130-1480A1F0B 低组装铝基座 KK 型直线模组	下载	----	铝	928	130	1289	1160
TKK130-1480A1F0C	TKK130-1480A1F0C 低组装铝基座 KK 型直线模组	下载	----	铝	928	130	1289	1160
TKK130-1480A1F0CS1	TKK130-1480A1F0CS1 低组装铝基座 KK 型直线模组	下载	----	铝	928	130	1289	1160
TKK130-1580A1F0	TKK130-1580A1F0 低组装铝基座 KK 型直线模组	下载	----	铝	928	130	1389	1160
TKK130-1580A1F0B	TKK130-1580A1F0B 低组装铝基座 KK 型直线模组	下载	----	铝	928	130	1389	1160
TKK130-1580A1F0C	TKK130-1580A1F0C 低组装铝基座 KK 型直线模组	下载	----	铝	928	130	1389	1160
TKK130-1680A1F0	TKK130-1680A1F0 低组装铝基座 KK 型直线模组	下载	----	铝	928	130	1489	1160
TKK130-1680A1F0B	TKK130-1680A1F0B 低组装铝基座 KK 型直线模组	下载	----	铝	928	130	1489	1160
TKK130-1680A1F0C	TKK130-1680A1F0C 低组装铝基座 KK 型直线模组	下载	----	铝	928	130	1489	1160

每页显示条

共 213 条

搜索产品列表

丝杆驱动型直线模组

TKK型

产品规格

图纸与尺寸表格

TKK50 标准型

尺寸表格

TKK50 护盖与转接块型

尺寸表格

TKK60 标准型

尺寸表格

TKK60 护盖与转接块型

尺寸表格

TKK60D 标准型

尺寸表格

TKK60D 护盖与转接块型

尺寸表格

TKK86 标准型

尺寸表格

TKK86 护盖与转接块型

尺寸表格

TKK86D 标准型

尺寸表格

TKK86D 护盖与转接块型

尺寸表格

TKK100 标准型

尺寸表格

TKK100 护盖与转接块型

尺寸表格

TKK130

尺寸表格

产品型号 / 目录图纸

搜索产品列表

快速咨询
