HZM320型产品图片

HZM320型

基座宽度 320 mm 的 HZM 数控工作台系列。

返回上一级重载型工作台

产品规格

图纸与尺寸表格

HZM320 标准型

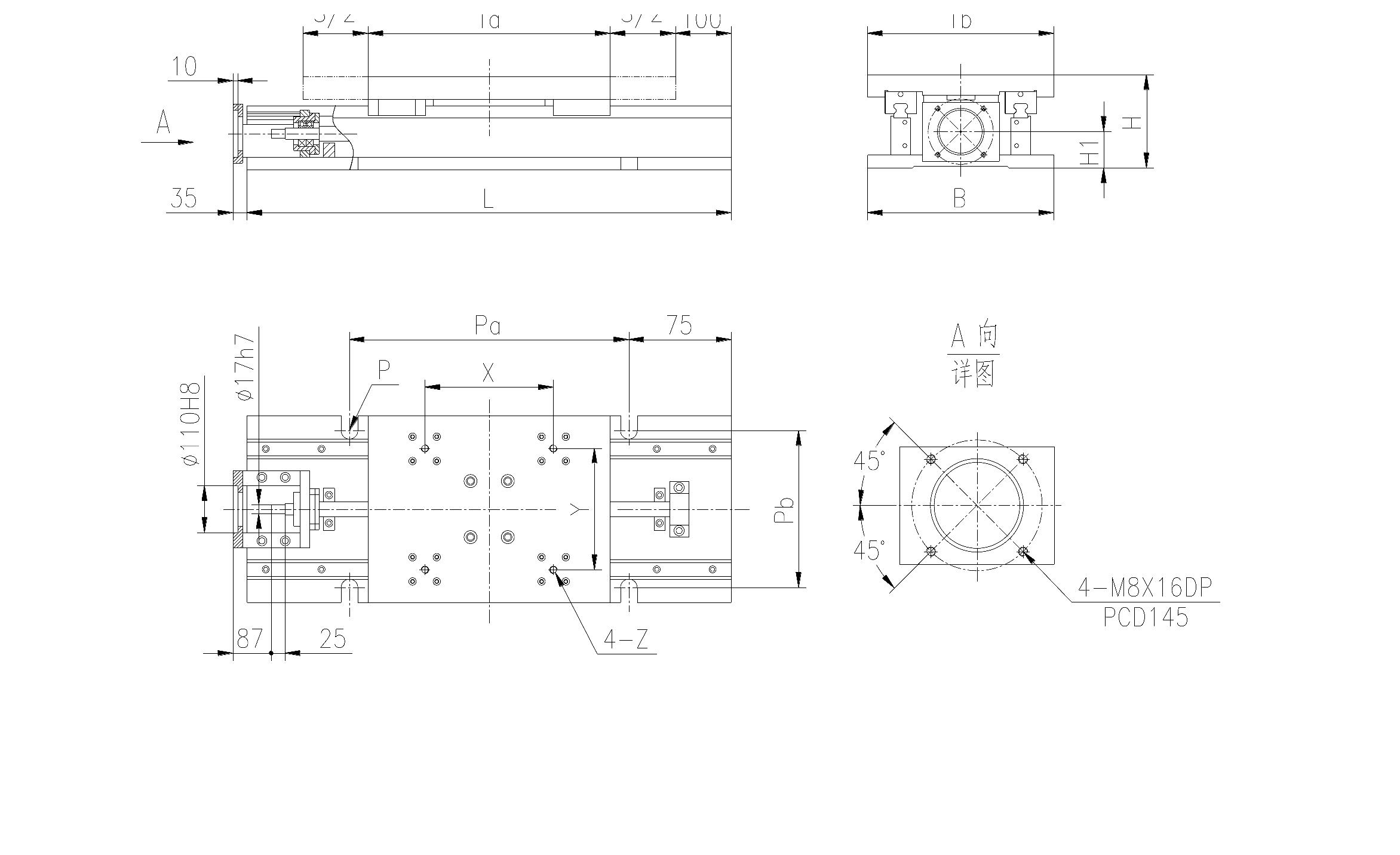

HZM320 标准型技术图纸

尺寸表格

型号	有效行程 S (mm)	总长 L (mm)	台面宽 B (mm)	总高 H (mm)	中心高 H1 (mm)	安装孔 P	Pa (mm)	Pb (mm)	Ta (mm)	Tb (mm)	X (mm)	Y (mm)	Z	重量 (kg)
HZM320-350	350	870	320	150	75	4-R9	720	280	320	320	230	230	M10X20	110
HZM320-400	400	920	320	150	75	4-R9	770	280	320	320	230	230	M10X20	116
HZM320-500	500	1020	320	150	75	4-R9	870	280	320	320	230	230	M10X20	128
HZM320-600	600	1120	320	150	75	4-R9	970	280	320	320	230	230	M10X20	140
HZM320-800	800	1320	320	150	75	4-R9	1170	280	320	320	230	230	M10X20	152

HZM320 伸缩防护罩型

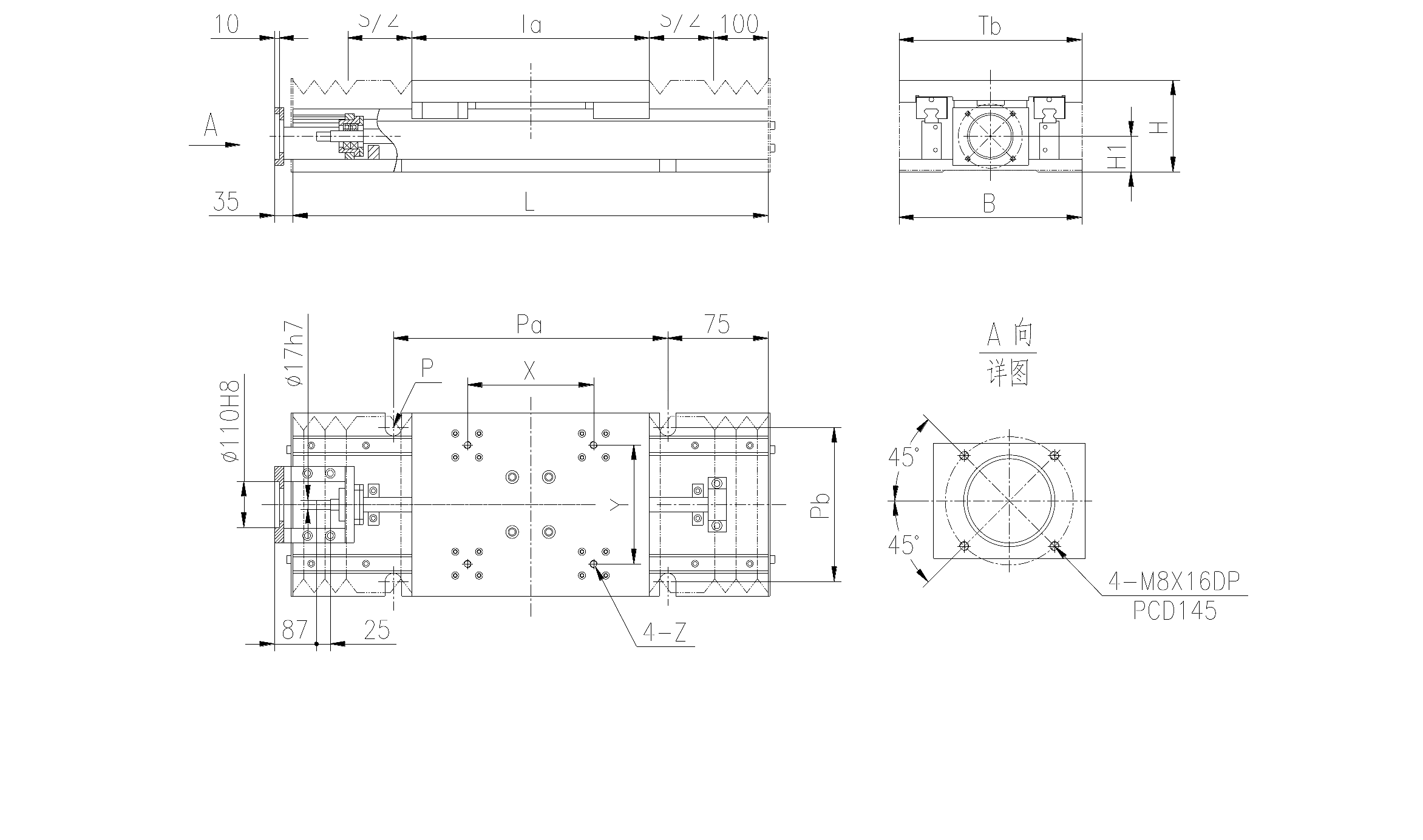

HZM320 伸缩防护罩型技术图纸

尺寸表格

型号	有效行程 S (mm)	总长 L (mm)	台面宽 B (mm)	总高 H (mm)	中心高 H1 (mm)	安装孔 P	Pa (mm)	Pb (mm)	Ta (mm)	Tb (mm)	X (mm)	Y (mm)	Z	重量 (kg)
HZM320B-350	350	870	320	150	75	4-R9	720	280	320	320	230	230	M10X20	113
HZM320B-400	400	920	320	150	75	4-R9	770	280	320	320	230	230	M10X20	119
HZM320B-500	500	1020	320	150	75	4-R9	870	280	320	320	230	230	M10X20	131
HZM320B-600	600	1120	320	150	75	4-R9	970	280	320	320	230	230	M10X20	143
HZM320B-800	800	1320	320	150	75	4-R9	1170	280	320	320	230	230	M10X20	155

HZM320 钢带防护型

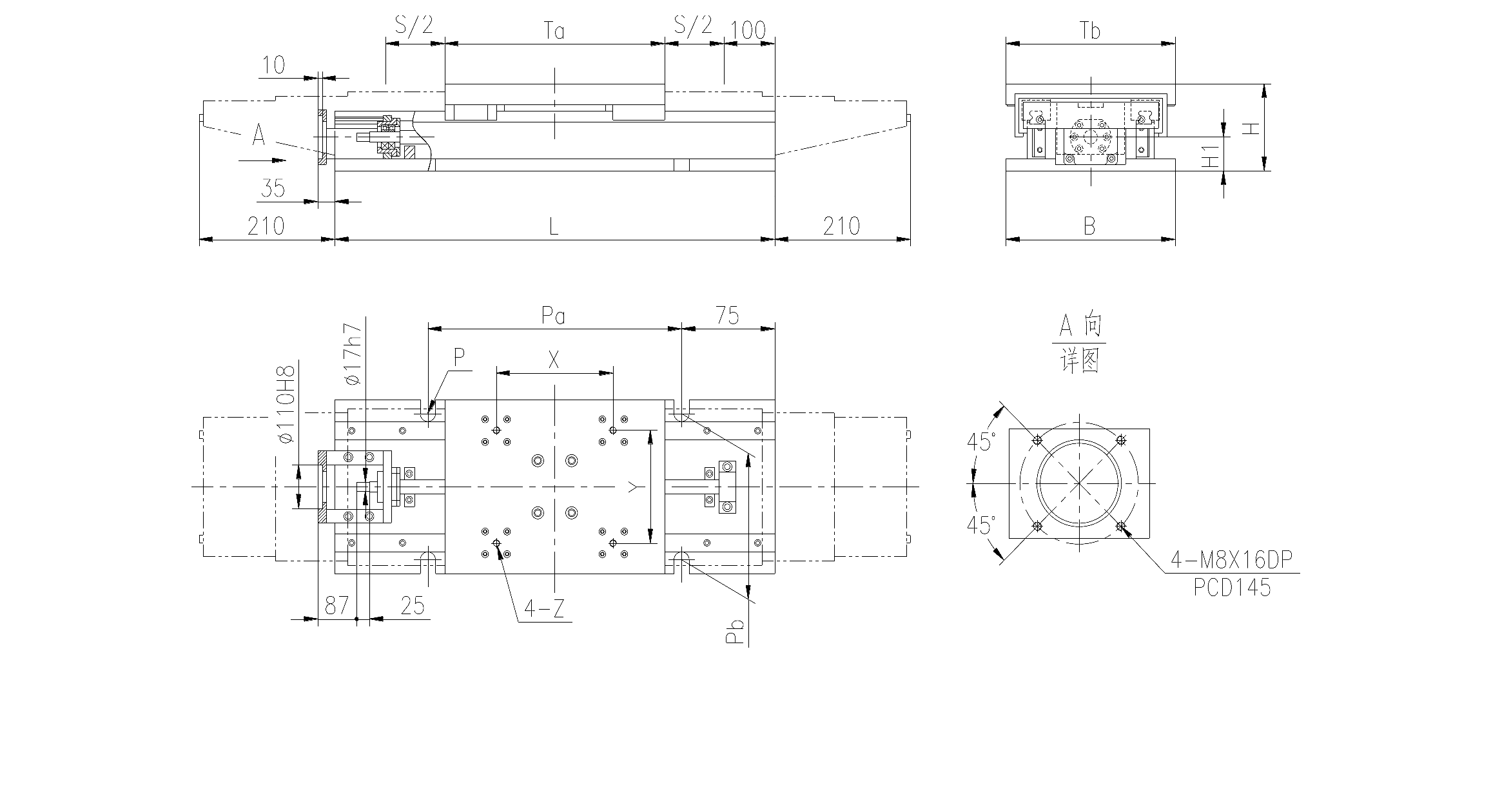

HZM320 钢带防护型技术图纸

尺寸表格

型号	有效行程 S (mm)	总长 L (mm)	台面宽 B (mm)	总高 H (mm)	中心高 H1 (mm)	安装孔 P	Pa (mm)	Pb (mm)	Ta (mm)	Tb (mm)	X (mm)	Y (mm)	Z	重量 (kg)
HZM320R-350	350	870	320	150	75	4-R9	720	280	320	320	230	230	M10X20	117
HZM320R-400	400	920	320	150	75	4-R9	770	280	320	320	230	230	M10X20	123
HZM320R-500	500	1020	320	150	75	4-R9	870	280	320	320	230	230	M10X20	135
HZM320R-600	600	1120	320	150	75	4-R9	970	280	320	320	230	230	M10X20	147
HZM320R-800	800	1320	320	150	75	4-R9	1170	280	320	320	230	230	M10X20	159

HZM320 X-Y 双轴型

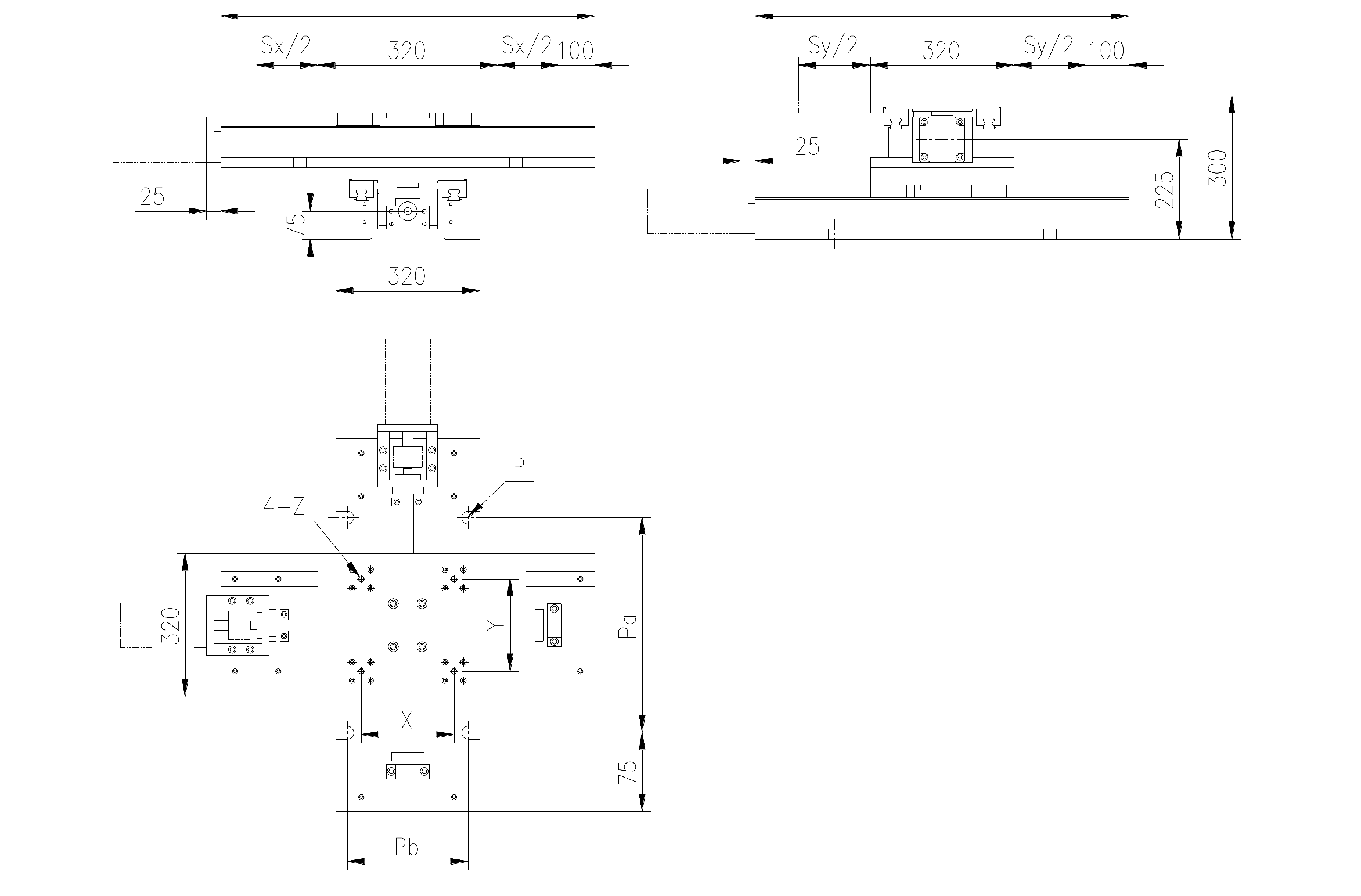

HZM320 X-Y 双轴型技术图纸

尺寸表格

型号	X 轴有效行程 (mm)	Y 轴有效行程 (mm)	X 轴总长 (mm)	Y 轴总长 (mm)	安装孔 P	Pa (mm)	Pb (mm)	X (mm)	Y (mm)	Z	重量 (kg)
HZM320-X350Y350	350	350	870	870	4-R9	720	280	230	230	M10X20	220
HZM320-X400Y400	400	400	920	920	4-R9	770	280	230	230	M10X20	232
HZM320-X500Y500	500	500	1020	1020	4-R9	870	280	230	230	M10X20	256
HZM320-X600Y600	600	600	1120	1120	4-R9	970	280	230	230	M10X20	280
HZM320-X800Y800	800	800	1320	1320	4-R9	1170	280	230	230	M10X20	304

除特别注明外，尺寸单位为 mm。

产品型号 / 目录图纸

零件号	描述	3D 模型	价格	丝杆导程 (mm)	推荐载荷 (kg)	基座宽度 (mm)	有效行程 (mm)	最大速度 (mm/s)	防护形式
HZM320B-350C10-F0	HZM320B-350C10-F0，钢基座重载精密数控工作台，风琴罩（B）	下载	----	10	2957	320	350	320	风琴罩（B）
HZM320B-400C10-F0	HZM320B-400C10-F0，钢基座重载精密数控工作台，风琴罩（B）	下载	----	10	2957	320	400	320	风琴罩（B）
HZM320B-500C10-F0	HZM320B-500C10-F0，钢基座重载精密数控工作台，风琴罩（B）	下载	----	10	2957	320	500	320	风琴罩（B）
HZM320B-600C10-F0	HZM320B-600C10-F0，钢基座重载精密数控工作台，风琴罩（B）	下载	----	10	2957	320	600	320	风琴罩（B）
HZM320B-800C10-F0	HZM320B-800C10-F0，钢基座重载精密数控工作台，风琴罩（B）	下载	----	10	2957	320	800	320	风琴罩（B）
HZM320R-350C10-F0	HZM320R-350C10-F0，钢基座重载精密数控工作台，伸缩防护罩（R）	下载	----	10	2957	320	350	320	伸缩防护罩（R）
HZM320R-400C10-F0	HZM320R-400C10-F0，钢基座重载精密数控工作台，伸缩防护罩（R）	下载	----	10	2957	320	400	320	伸缩防护罩（R）
HZM320R-500C10-F0	HZM320R-500C10-F0，钢基座重载精密数控工作台，伸缩防护罩（R）	下载	----	10	2957	320	500	320	伸缩防护罩（R）
HZM320R-600C10-F0	HZM320R-600C10-F0，钢基座重载精密数控工作台，伸缩防护罩（R）	下载	----	10	2957	320	600	320	伸缩防护罩（R）
HZM320R-800C10-F0	HZM320R-800C10-F0，钢基座重载精密数控工作台，伸缩防护罩（R）	下载	----	10	2957	320	800	320	伸缩防护罩（R）
