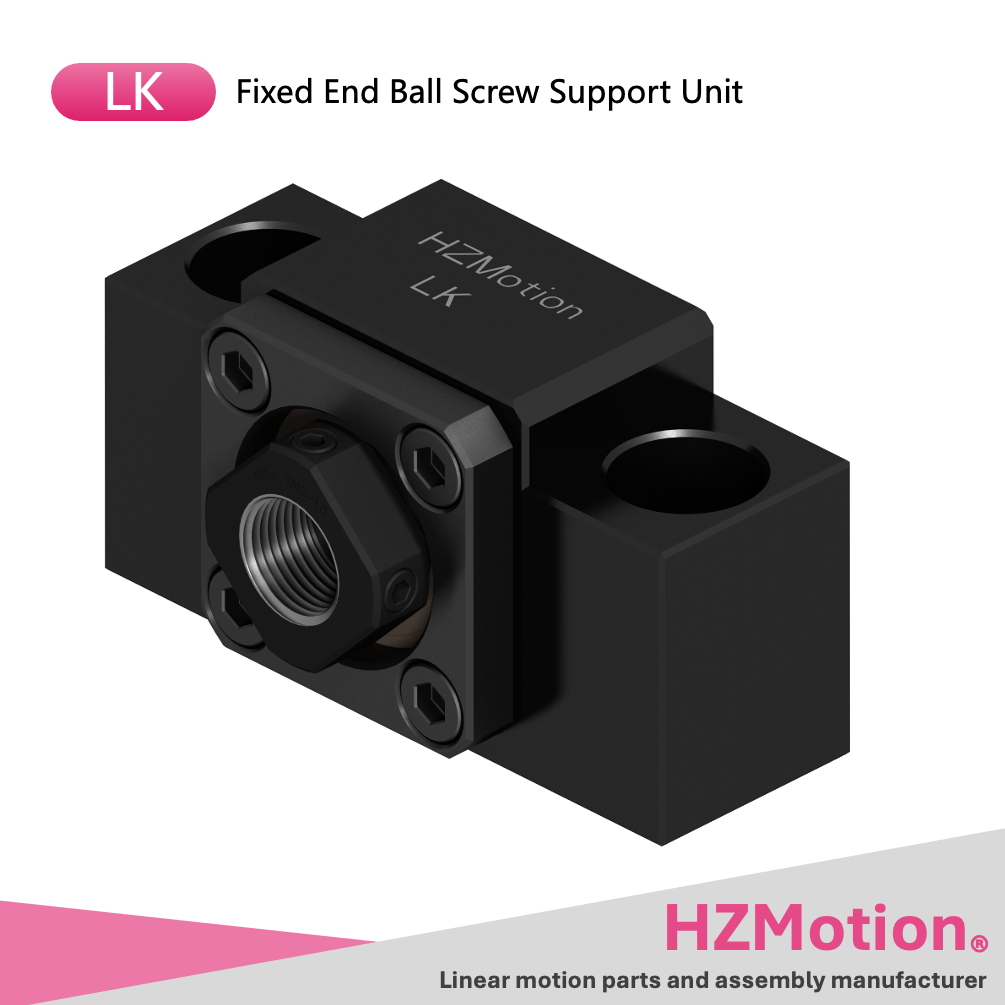

LK型产品图片

LK型

LK型属于一般型固定端。本页用于承接该系列下的具体型号、图纸、3D 模型和购物车操作。

返回上一级一般型固定端

产品规格

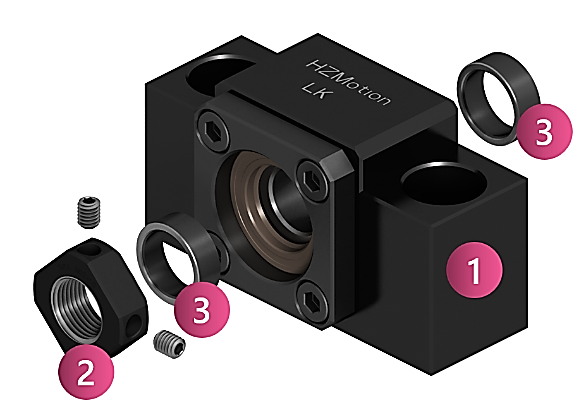

内容清单

内容清单

零件号	名称	单位	数量
1-(1)	轴承座本体	件	1
1-(2)	轴承	对	1
1-(3)	轴承盖	件	1
1-(4)	密封圈	件	2
1-(5)	六角螺钉	件	4
2	锁紧螺母（带紧定螺钉）	件	1
3	隔套	件	2

滚珠丝杠接口尺寸

滚珠丝杠接口尺寸

滚珠丝杠接口尺寸	LK08	LK10	LK12	LK15
d1(g6)	8	10	12	15
A	6	8	10	12
e	32	36	36	47
f	9	15	15	20
M	M8x1	M10x1	M12x1	M15x1
S	10	11	11	13

尺寸单位：[mm]

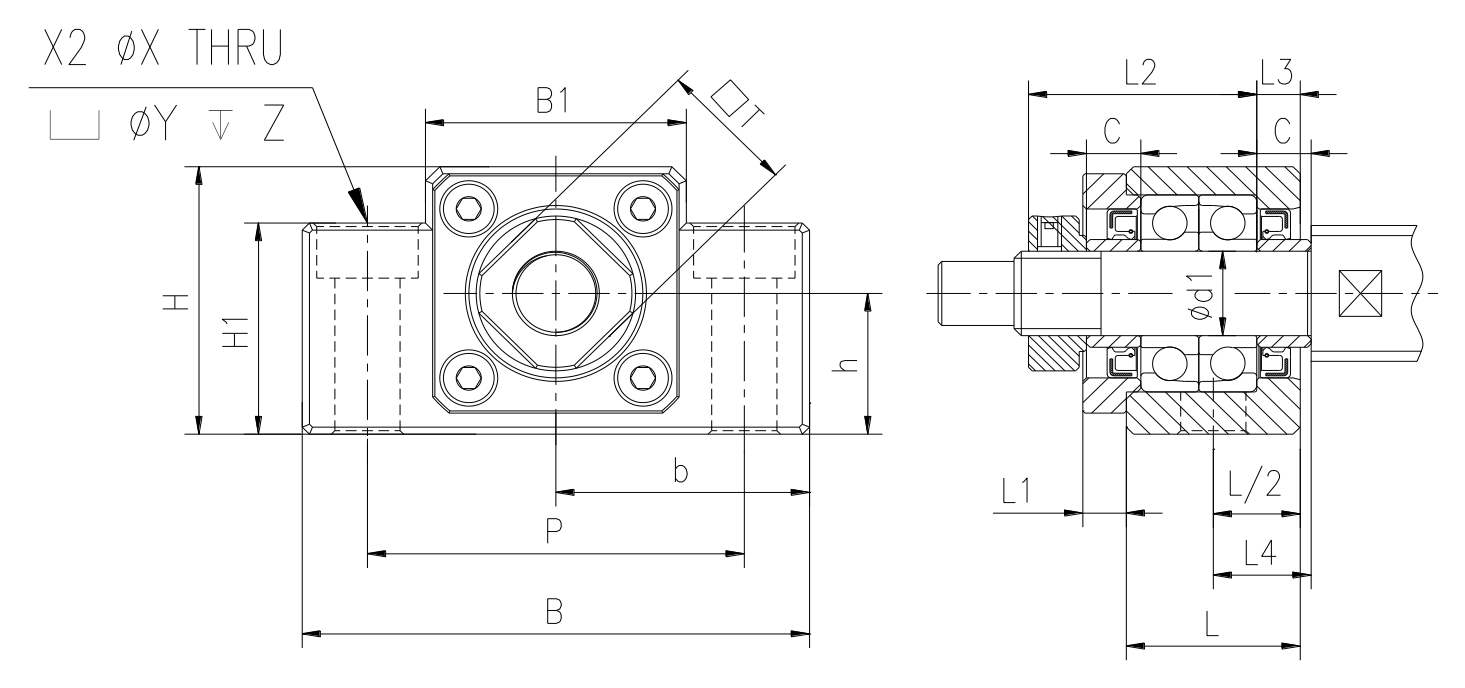

支撑单元尺寸

支撑单元尺寸

型号 Model	d1	L	L1	L2	L3	L4	B	H	b ±0.02	h ±0.02	B1	H1	P	X	Y	Z	T	C	轴承型号（E 系列除外）
LK08	8	22.5	-	26	3.5	13.25	62	31	31	15.5	30	25.5	46	9	14	12.5	14	5.5	708A
LK10	10	24	6	29.5	6	11.5	70	38	35	20	36	30	52	9	14	10	17	5.5	7000A
LK12	12	24	6	29.5	6	11.5	70	38	35	20	36	30	52	9	14	10	19	5.5	7001A
LK15	15	25	6	36	6	17.5	80	42	40	22	41	32	60	11	17	13	22	10	7002A

尺寸单位：[mm]

产品型号 / 目录图纸

零件号	描述	3D 模型	价格	最大轴向负荷 (kgf)	轴颈 (mm)	轴承配组	轴承接触角	轴承预紧	轴承原产地
LK10-C3	LK10固定端	下载	----	212	10	DF	25° - 30°	轻预紧	进口/JP
LK12-C3	LK12固定端	下载	----	243	12	DF	25° - 30°	轻预紧	进口/JP
LK15-C3	LK15固定端	下载	----	279	15	DF	25° - 30°	轻预紧	进口/JP
LK08-C5	LK08固定端	下载	----	52	8	DF	25° - 30°	轻预紧	国产/CN
LK10-C5	LK10固定端	下载	----	212	10	DF	25° - 30°	轻预紧	国产/CN
LK12-C5	LK12固定端	下载	----	243	12	DF	25° - 30°	轻预紧	国产/CN
LK15-C5	LK15固定端	下载	----	279	15	DF	25° - 30°	轻预紧	国产/CN
LK08-C4	LK08固定端	下载	----	52	8	DF	25° - 30°	中预紧	国产/CN
LK10-C4	LK10固定端	下载	----	212	10	DF	25° - 30°	中预紧	国产/CN
LK12-C4	LK12固定端	下载	----	243	12	DF	25° - 30°	中预紧	国产/CN
LK15-C4	LK15固定端	下载	----	279	15	DF	25° - 30°	中预紧	国产/CN
