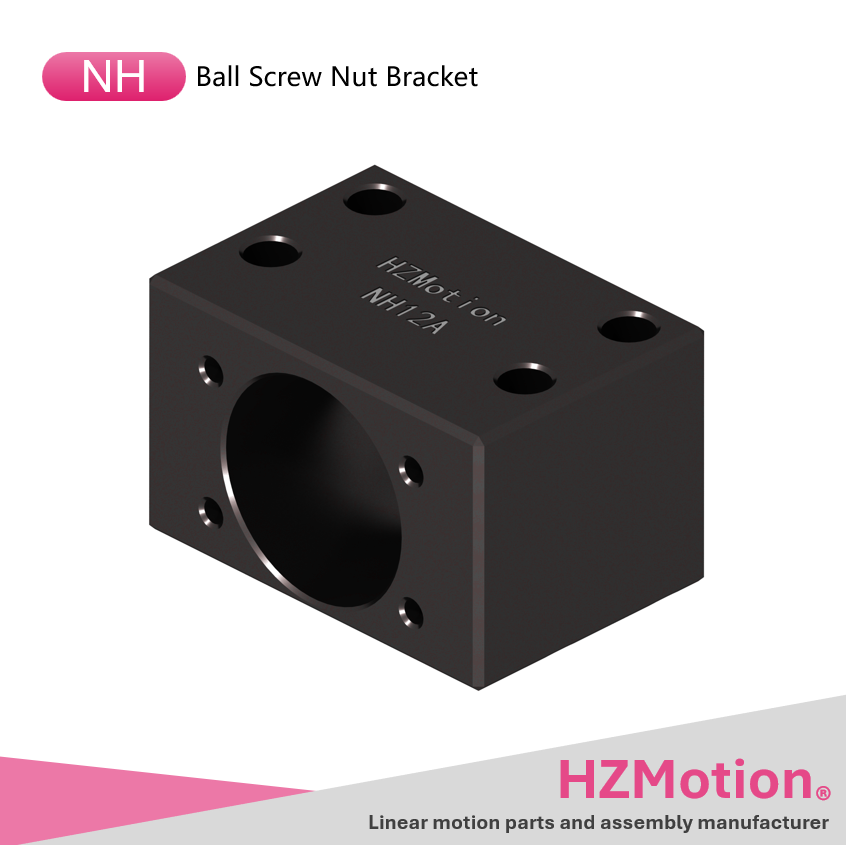

NH型产品图片

NH型

NH型属于封闭式螺母座。本页用于承接该系列下的具体型号、图纸、3D 模型和购物车操作。

返回上一级封闭式螺母座

产品规格

系列分类

类型	适用滚珠丝杠直径	螺母安装接口
NH08A	8 mm	6 个螺纹孔
4 孔螺母安装螺纹	12–50 mm	4 个螺纹孔
6 孔螺母安装螺纹	32–50 mm	6 个螺纹孔

尺寸图纸与表格

NH08A

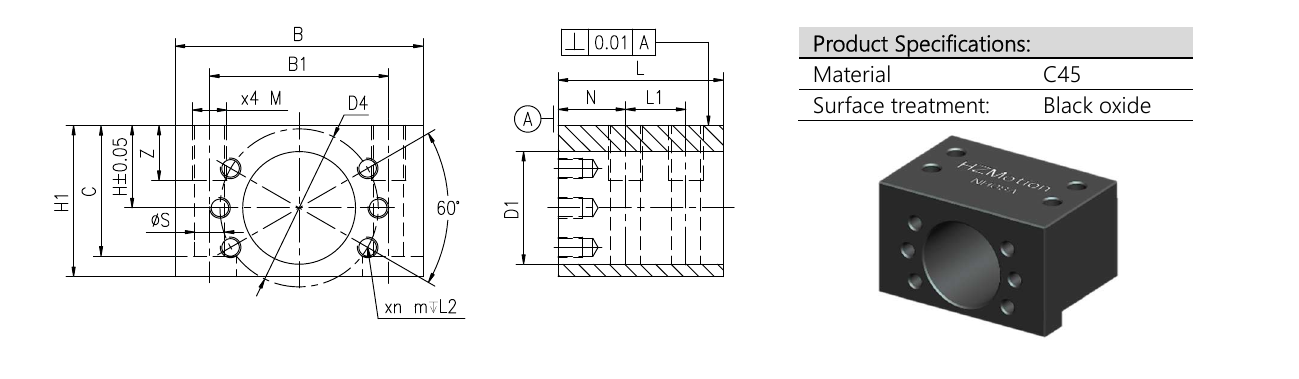

NH08A 尺寸图纸

尺寸表格

型号	D1	L	B	D4	m	L2	n	H	H1	B1	L1	N	M	Z	S	C
NH08A	16.4	24	36	23	M3	6	6	12	22	26	8	10	M4	8	3.3	19

4 孔螺母安装螺纹

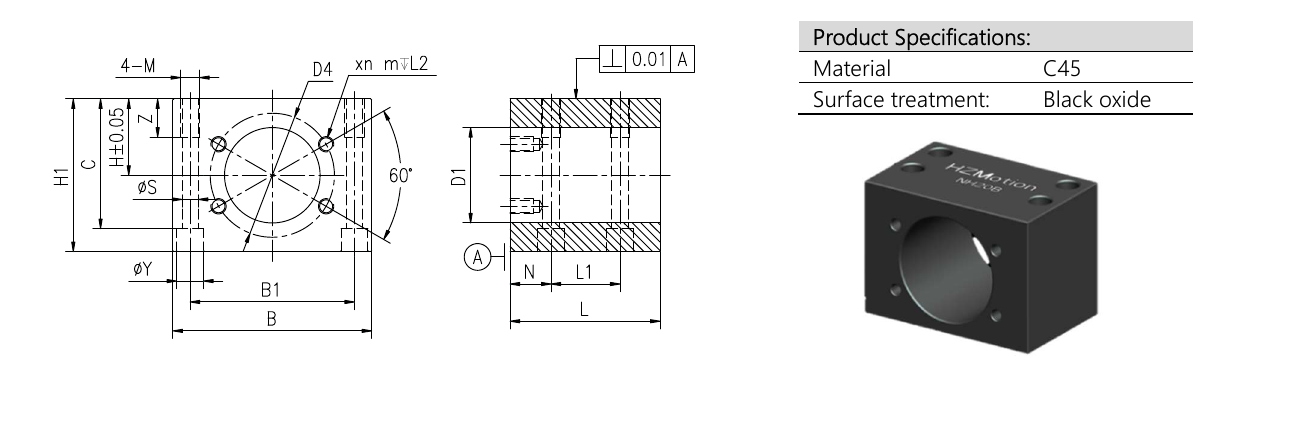

4 孔螺母安装螺纹尺寸图纸

尺寸表格

型号	D1	L	B	D4	m	L2	n	H	H1	B1	L1	N	M	Z	S	Φ	C
NH12A	30.4	40	58	40	M4	8	4	19	36	44	18	15	M8	10	6.8	11	32
NH16A	30.4	45	60	39	M4	8	4	22	42	44	22	15	M10	15	8.5	14	36
NH16B	32.4	40	64	42	M4	8	4	20	38	48	16	15	M10	15	8.5	14	30
NH16C	40.4	46	68	51	M5	10	4	25	48	52	18	20	M10	15	8.5	14	40
NH20A	35.4	56	70	46	M5	10	4	24	46	52	28	20	M10	15	8.5	14	40
NH20B	40.4	46	72	51	M5	10	4	27	52	56	18	20	M10	15	8.5	14	46
NH20C	44.4	50	76	55	M5	10	4	29	56	60	22	20	M10	15	8.5	14	50
NH20D	46.4	56	80	59	M5	10	4	30	57	64	28	20	M10	15	8.5	14	52
NH25A	40.4	56	74	51	M5	10	4	25	48	56	28	20	M10	15	8.5	14	42
NH25B	43.4	50	78	55	M5	10	4	28	54	60	20	20	M10	15	8.5	14	46
NH25C	46.4	56	78	57	M5	10	4	28	54	60	26	20	M10	15	8.5	14	46
NH25D	50.4	50	84	61	M5	10	4	31	60	68	20	20	M10	15	8.5	14	52
NH25E	58.4	70	96	71	M6	12	4	35	67	76	40	20	M10	15	8.5	14	60
NH25F	60.4	75	116	78	M8	16	4	37	72	84	46	20	M10	15	8.5	14	64
NH32D	58.4	68	112	73.5	M8	16	4	39	76	84	30	24	M16	25	14	22	62
NH32E	68.4	70	124	84.5	M8	16	4	42	81	96	30	25	M16	25	14	22	70
NH40D	73.4	76	138	93	M10	20	4	45	86	110	32	30	M18	27	15.5	25	72
NH40E	76.4	80	138	96	M10	20	4	50	96	110	35	30	M18	27	15.5	25	82
NH50C	90.4	90	160	112	M12	22	4	55	106	128	38	35	M20	30	17.5	28	90

6 孔螺母安装螺纹

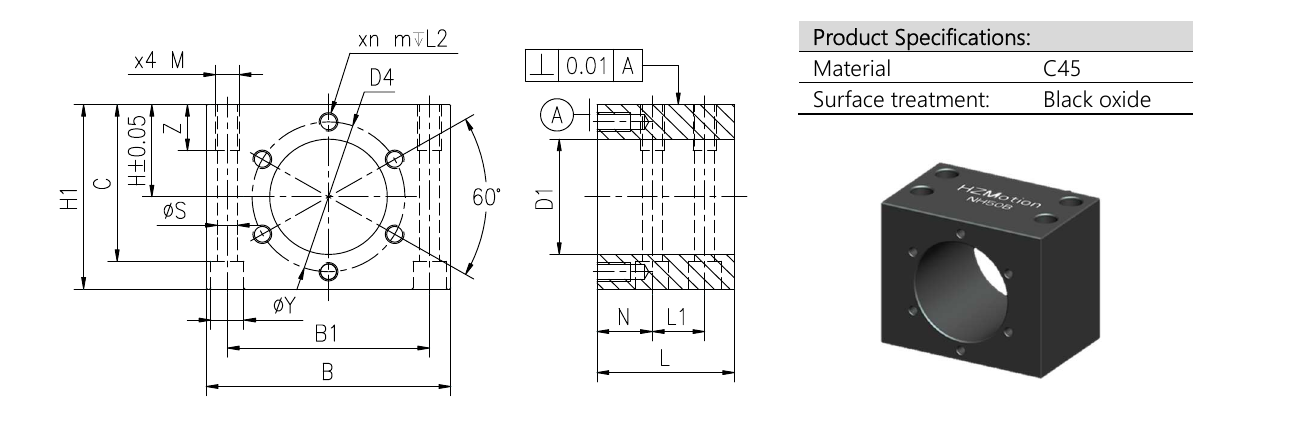

6 孔螺母安装螺纹尺寸图纸

尺寸表格

型号	D1	L	B	D4	m	L2	n	H	H1	B1	L1	N	M	Z	S	Φ	C
NH32A	48.4	64	95	60.5	M5	10	6	39	76	70	30	20	M16	25	14	22	62
NH32B	54.4	84	110	70	M8	16	6	46	90	82	50	20	M16	25	14	22	76
NH32C	58.4	64	105	71	M6	12	6	43	84	78	30	20	M16	25	14	22	70
NH32F	74.4	84	130	90	M8	16	6	56	110	100	44	25	M16	25	14	22	96
NH40A	58.4	80	114	72	M8	16	6	46	90	86	40	25	M18	27	15.5	25	74
NH40B	62.4	82	120	82	M10	20	6	53	104	90	36	30	M18	27	15.5	25	88
NH40C	67.4	80	124	83	M8	16	6	52	102	94	35	30	M18	27	15.5	25	86
NH40F	82.4	95	146	102	M10	20	6	64	126	116	50	30	M18	27	15.5	25	110
NH50A	74.4	100	132	92	M10	20	6	59	116	100	48	35	M20	30	17.5	28	98
NH50B	80.4	90	140	96	M8	16	6	59	116	108	38	35	M20	30	17.5	28	98
NH50D	94.4	100	160	113	M10	20	6	69	136	128	48	35	M20	30	17.5	28	118

尺寸单位：mm。

产品型号 / 目录图纸

零件号	描述	3D 模型	价格	D1内径 (mm)	H中心高 (mm)	兼容厂商/标准	表面处理
NH08A	NH系列螺母座	下载	----	16.4	12	HZMotion	发黑处理
NH12A	NH系列螺母座	下载	----	30.4	19	HZMotion	发黑处理
NH16A	NH系列螺母座	下载	----	30.4	22	HZMotion	发黑处理
NH16B	NH系列螺母座	下载	----	32.4	20	HZMotion	发黑处理
NH16C	NH系列螺母座	下载	----	40.4	25	HZMotion	发黑处理
NH20A	NH系列螺母座	下载	----	35.4	24	HZMotion	发黑处理
NH20B	NH系列螺母座	下载	----	40.4	27	HZMotion	发黑处理
NH20C	NH系列螺母座	下载	----	44.4	29	HZMotion	发黑处理
NH20D	NH系列螺母座	下载	----	46.4	30	HZMotion	发黑处理
NH25A	NH系列螺母座	下载	----	40.4	25	HZMotion	发黑处理
NH25B	NH系列螺母座	下载	----	43.4	28	HZMotion	发黑处理
NH25C	NH系列螺母座	下载	----	46.4	28	HZMotion	发黑处理
NH25D	NH系列螺母座	下载	----	50.4	31	HZMotion	发黑处理
NH25E	NH系列螺母座	下载	----	58.4	35	HZMotion	发黑处理
NH25F	NH系列螺母座	下载	----	60.4	37	HZMotion	发黑处理
NH32D	NH系列螺母座	下载	----	58.4	39	HZMotion	发黑处理
NH32E	NH系列螺母座	下载	----	68.4	42	HZMotion	发黑处理
NH40D	NH系列螺母座	下载	----	73.4	45	HZMotion	发黑处理
NH40E	NH系列螺母座	下载	----	76.4	50	HZMotion	发黑处理
NH50C	NH系列螺母座	下载	----	90.4	55	HZMotion	发黑处理
NH32A	NH系列螺母座	下载	----	48.4	39	HZMotion	发黑处理
NH32B	NH系列螺母座	下载	----	54.4	46	HZMotion	发黑处理
NH32C	NH系列螺母座	下载	----	58.4	43	HZMotion	发黑处理
NH32F	NH系列螺母座	下载	----	74.4	56	HZMotion	发黑处理
NH40A	NH系列螺母座	下载	----	58.4	46	HZMotion	发黑处理
NH40B	NH系列螺母座	下载	----	62.4	53	HZMotion	发黑处理
NH40C	NH系列螺母座	下载	----	67.4	52	HZMotion	发黑处理
NH40F	NH系列螺母座	下载	----	82.4	64	HZMotion	发黑处理
NH50A	NH系列螺母座	下载	----	74.4	59	HZMotion	发黑处理
NH50B	NH系列螺母座	下载	----	80.4	59	HZMotion	发黑处理
NH50D	NH系列螺母座	下载	----	94.4	69	HZMotion	发黑处理

每页显示条

共 31 条
