产品规格

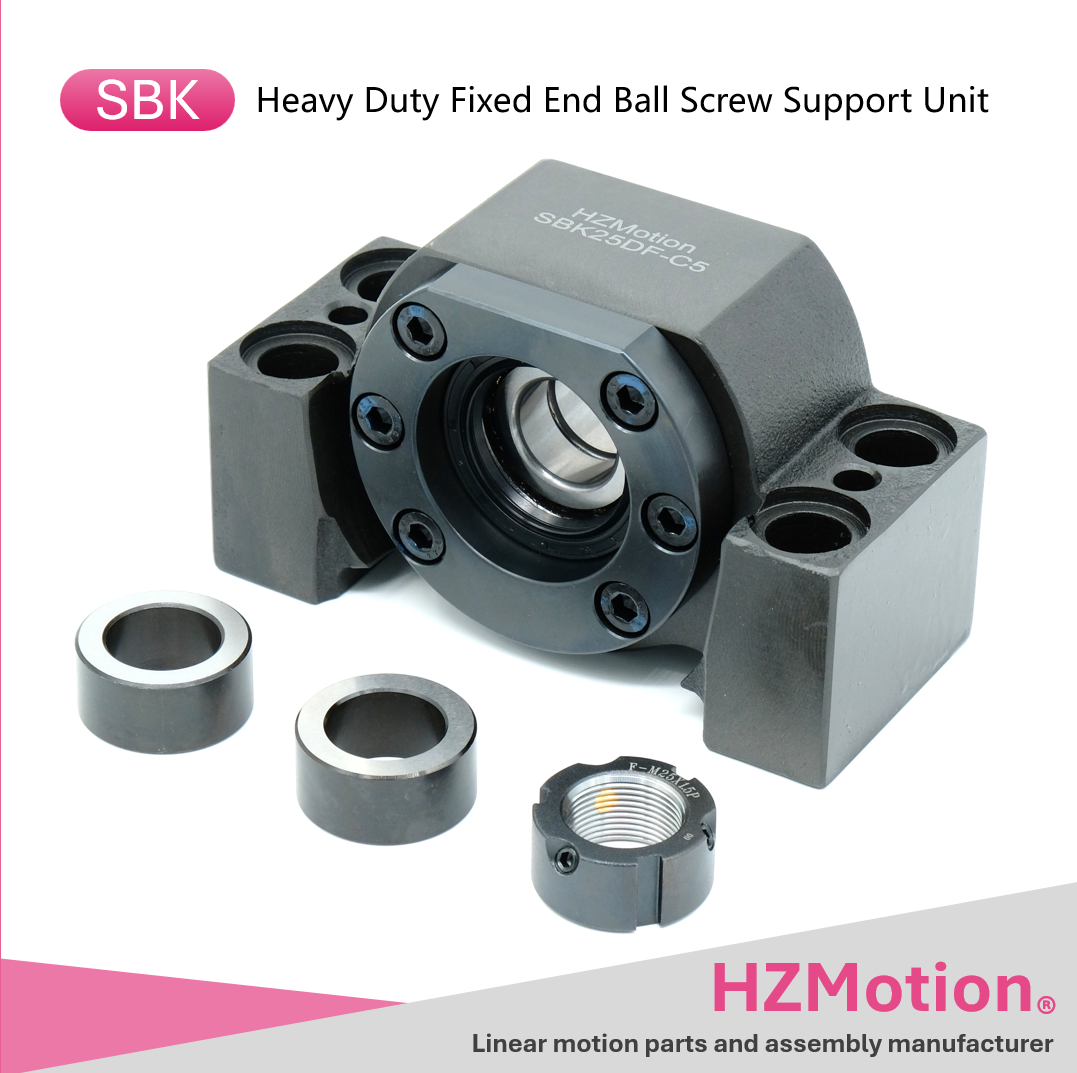

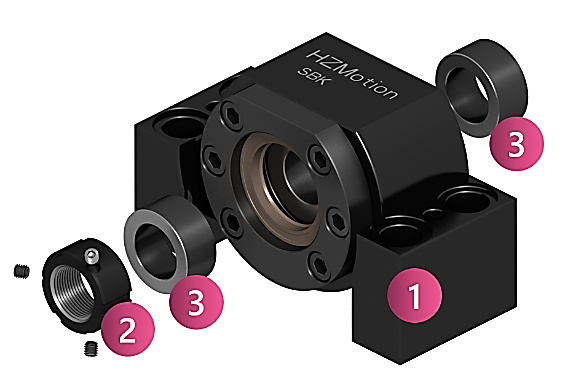

内容清单
| 零件号 | 名称 | 单位 | 数量 |
|---|---|---|---|
| 1-(1) | 轴承座本体 | 件 | 1 |
| 1-(2) | 轴承 | 套 | 1 |
| 1-(3) | 轴承盖 | 件 | 1 |
| 1-(4) | 密封圈 | 件 | 2 |
| 1-(5) | 六角螺钉 | 件 | 6 |
| 2 | 锁紧螺母（带紧定螺钉） | 件 | 1 |
| 3 | 隔套 | 件 | 2 |
滚珠丝杠接口尺寸
| 滚珠丝杠接口尺寸 | SBK25 DF | SBK25 DFD | SBK30 DF | SBK30 DFD | SBK35 DF | SBK35 DFD | SBK40 DF | SBK40 DFD |
|---|---|---|---|---|---|---|---|---|
| d(g6) | 25 | 25 | 30 | 30 | 35 | 35 | 40 | 40 |
| A | 20 | 20 | 25 | 25 | 30 | 30 | 35 | 35 |
| e | 89 | 104 | 89 | 104 | 92 | 107 | 92 | 107 |
| M | 26 | 26 | 26 | 26 | 30 | 30 | 30 | 30 |
| S | M25X1.5 | M25X1.5 | M30X1.5 | M30X1.5 | M35X1.5 | M35X1.5 | M40X1.5 | M40X1.5 |
尺寸单位：[mm]

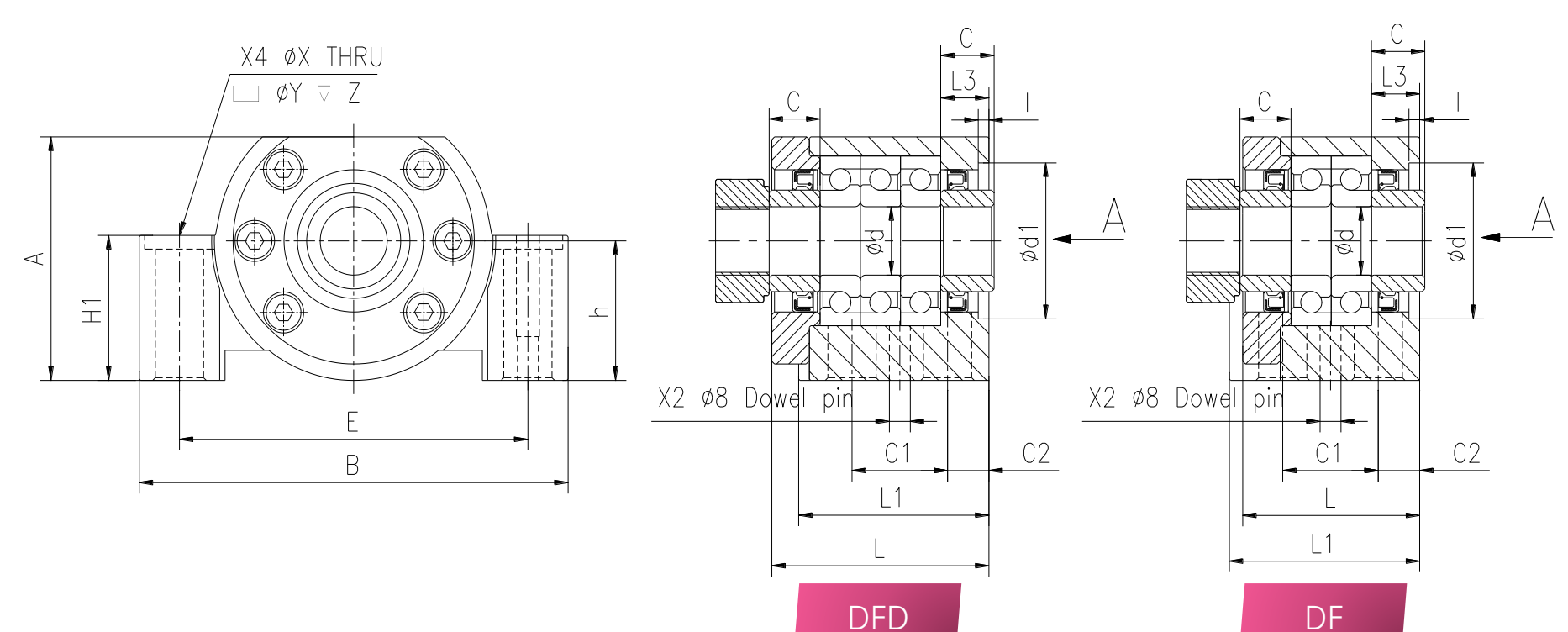

支撑单元尺寸
| 型号 Model | d | A | h ±0.02 | H1 | L | L1 | L3 | B | d1 | E | C2 | C1 | X | Y | Z | I | V | P | Q | C | 轴承型号 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SBK25DF | 25 | 89 | 51 | 54 | 66 | 71 | 18 | 160 | 57 | 130 | 15.5 | 40 | 18 | 26 | 2 | 4 | 70 | M6 | 10 | 18 | 25TAC62 |
| SBK25DFD | 25 | 89 | 51 | 54 | 81 | 71 | 18 | 160 | 57 | 130 | 15.5 | 40 | 18 | 26 | 2 | 4 | 70 | M6 | 10 | 18 | 25TAC62 |
| SBK30DF | 30 | 89 | 51 | 54 | 66 | 71 | 18 | 160 | 57 | 130 | 15.5 | 40 | 18 | 26 | 2 | 4 | 70 | M6 | 10 | 18 | 30TAC62 |
| SBK30DFD | 30 | 89 | 51 | 54 | 81 | 71 | 18 | 160 | 57 | 130 | 15.5 | 40 | 18 | 26 | 2 | 4 | 70 | M6 | 10 | 18 | 30TAC62 |
| SBK35DF | 35 | 96 | 52 | 55 | 66 | 71 | 18 | 160 | 69 | 130 | 15.5 | 40 | 18 | 26 | 2 | 4 | 80 | M6 | 10 | 18 | 35TAC72 |
| SBK35DFD | 35 | 96 | 52 | 55 | 81 | 71 | 18 | 160 | 69 | 130 | 15.5 | 40 | 18 | 26 | 2 | 4 | 80 | M6 | 10 | 18 | 35TAC72 |
| SBK40DF | 40 | 96 | 52 | 55 | 66 | 71 | 18 | 160 | 69 | 130 | 15.5 | 40 | 18 | 26 | 2 | 4 | 80 | M6 | 10 | 18 | 40TAC72 |
| SBK40DFD | 40 | 96 | 52 | 55 | 81 | 71 | 18 | 160 | 69 | 130 | 15.5 | 40 | 18 | 26 | 2 | 4 | 80 | M6 | 10 | 18 | 40TAC72 |
尺寸单位：[mm]
产品型号 / 目录图纸
| 零件号 | 描述 | 3D 模型 | 价格 | 最大轴向负荷 (kgf) | 轴颈 (mm) | 轴承配组 | 轴承接触角 | 轴承预紧 | 轴承原产地 |
|---|---|---|---|---|---|---|---|---|---|
| SBK25DF-C2 | SBK25DF重载型固定端 | 下载 |
---- | 2752 | 25 | DF | 60° | 重预紧 | 进口/JP |
| SBK25DFD-C2 | SBK25DFD重载型固定端 | 下载 |
---- | 5539 | 25 | DFD | 60° | 重预紧 | 进口/JP |
| SBK30DF-C2 | SBK30DF重载型固定端 | 下载 |
---- | 2922 | 30 | DF | 60° | 重预紧 | 进口/JP |
| SBK30DFD-C2 | SBK30DFD重载型固定端 | 下载 |
---- | 5844 | 30 | DFD | 60° | 重预紧 | 进口/JP |
| SBK35DF-C2 | SBK35DF重载型固定端 | 下载 |
---- | 3398 | 35 | DF | 60° | 重预紧 | 进口/JP |
| SBK35DFD-C2 | SBK35DFD重载型固定端 | 下载 |
---- | 6796 | 35 | DFD | 60° | 重预紧 | 进口/JP |
| SBK40DF-C2 | SBK40DF重载型固定端 | 下载 |
---- | 3534 | 40 | DF | 60° | 重预紧 | 进口/JP |
| SBK40DFD-C2 | SBK40DFD重载型固定端 | 下载 |
---- | 7068 | 40 | DFD | 60° | 重预紧 | 进口/JP |
| SBK25DF-C5-C2 | SBK25DF重载型固定端 | 下载 |
---- | 2752 | 25 | DF | 60° | 重预紧 | 国产/CN |
| SBK25DFD-C5 | SBK25DFD重载型固定端 | 下载 |
---- | 5539 | 25 | DFD | 60° | 重预紧 | 国产/CN |
| SBK30DF-C5 | SBK30DF重载型固定端 | 下载 |
---- | 2922 | 30 | DF | 60° | 重预紧 | 国产/CN |
| SBK30DFD-C5 | SBK30DFD重载型固定端 | 下载 |
---- | 5844 | 30 | DFD | 60° | 重预紧 | 国产/CN |
| SBK35DF-C5 | SBK35DF重载型固定端 | 下载 |
---- | 3398 | 35 | DF | 60° | 重预紧 | 国产/CN |
| SBK35DFD-C5 | SBK35DFD重载型固定端 | 下载 |
---- | 6796 | 35 | DFD | 60° | 重预紧 | 国产/CN |
| SBK40DF-C5 | SBK40DF重载型固定端 | 下载 |
---- | 3534 | 40 | DF | 60° | 重预紧 | 国产/CN |
| SBK40DFD-C5 | SBK40DFD重载型固定端 | 下载 |
---- | 7068 | 40 | DFD | 60° | 重预紧 | 国产/CN |
| SBK25DF-C4 | SBK25DF重载型固定端 | 下载 |
---- | 2752 | 25 | DF | 60° | 重预紧 | 国产/CN |
| SBK25DFD-C4 | SBK25DFD重载型固定端 | 下载 |
---- | 5539 | 25 | DFD | 60° | 重预紧 | 国产/CN |
| SBK30DF-C4 | SBK30DF重载型固定端 | 下载 |
---- | 2922 | 30 | DF | 60° | 重预紧 | 国产/CN |
| SBK30DFD-C4 | SBK30DFD重载型固定端 | 下载 |
---- | 5844 | 30 | DFD | 60° | 重预紧 | 国产/CN |
| SBK35DF-C4 | SBK35DF重载型固定端 | 下载 |
---- | 3398 | 35 | DF | 60° | 重预紧 | 国产/CN |
| SBK35DFD-C4 | SBK35DFD重载型固定端 | 下载 |
---- | 6796 | 35 | DFD | 60° | 重预紧 | 国产/CN |
| SBK40DF-C4 | SBK40DF重载型固定端 | 下载 |
---- | 3534 | 40 | DF | 60° | 重预紧 | 国产/CN |
| SBK40DFD-C4 | SBK40DFD重载型固定端 | 下载 |
---- | 7068 | 40 | DFD | 60° | 重预紧 | 国产/CN |
