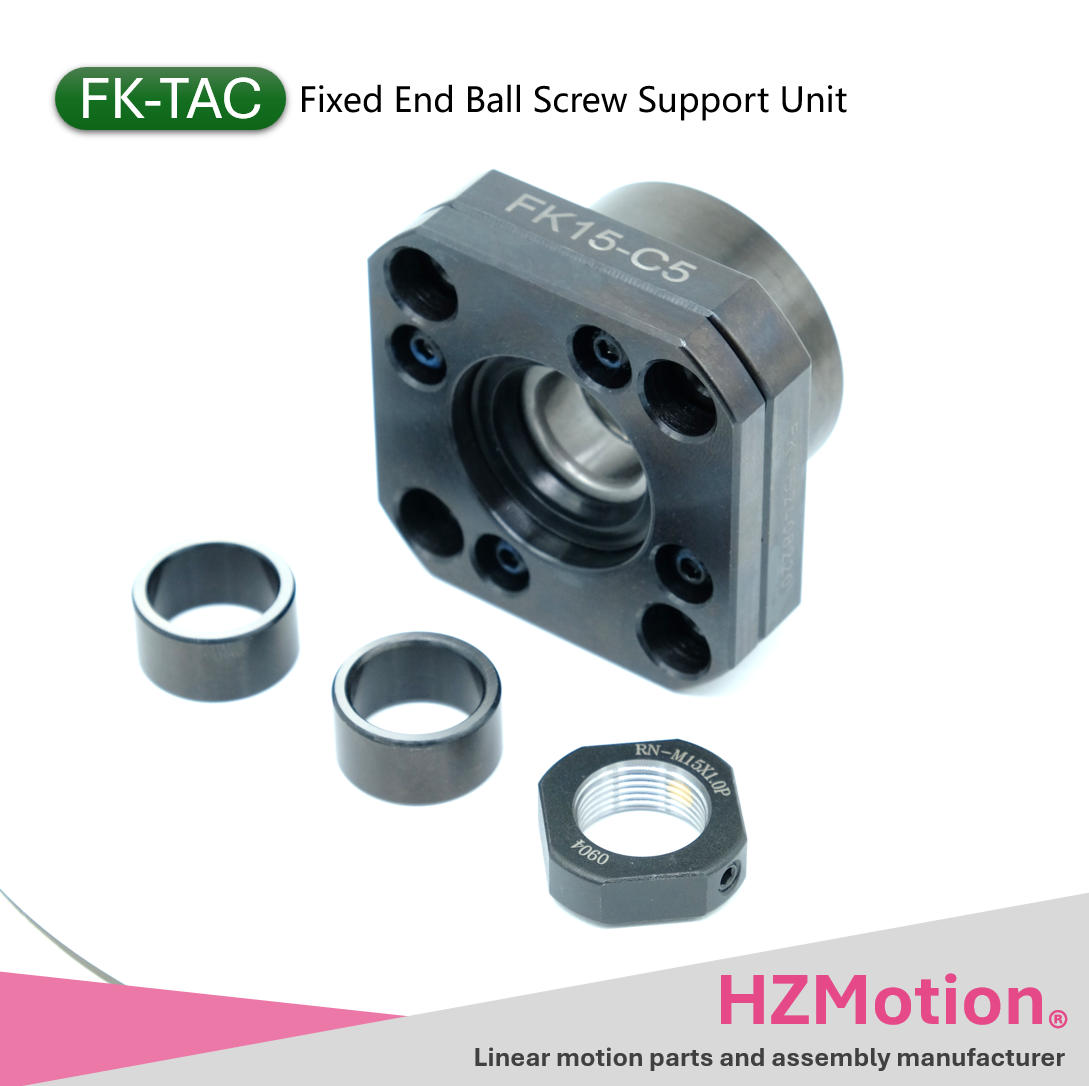

FK-TAC型产品图片

FK-TAC型

FK-TAC型属于一般型固定端。本页用于承接该系列下的具体型号、图纸、3D 模型和购物车操作。

返回上一级一般型固定端

产品规格

内容清单

内容清单

零件号	名称	单位	数量
1-(1)	轴承座本体	件	1
1-(2)	轴承	对	1
1-(3)	轴承盖	件	1
1-(4)	密封圈	件	2
1-(5)	六角螺钉	件	4
2	锁紧螺母（带紧定螺钉）	件	1
3	隔套	件	2

滚珠丝杠接口尺寸

滚珠丝杠接口尺寸

滚珠丝杠接口尺寸	FK05	FK06	FK08	FK10	FK12	FK15	FK17	FK20	FK25	FK30
d1(g6)	5	6	8	10	12	15	17	20	25	30
A	4	4	6	8	10	12	15	17	20	25
e	23	28	32	36	36	47	58	62	76	72
f	6	8	9	15	15	20	23	25	30	38
M	M5x0.5	M6x0.75	M8x1.0	M10x1.0	M12x1.0	M15x1.0	M17x1.0	M20x1.0	M25x1.5	M30x1.5
S	7	8	10	11	11	13	17	17	20	25

尺寸单位：[mm]

支撑单元尺寸

支撑单元尺寸

型号	d1	L	H	F	E	D (g6)	a	PCD	B	L1	T1	L2	T2	X	Y	Z	T	C	轴承型号
FK12-TAC	12	29	12	17	32	36	54	44	44	5.5	3	8.5	6	4.5	8	4	19	3.5	7602012
FK15-TAC	15	34	17	17	38	40	63	50	52	8	4	12	8	5.5	9.5	6	22	8	7602015
FK17-TAC	17	45	22	23	47	50	77	62	61	11	9	14	12	6.6	11	9	24	10	7602017
FK20-TAC	20	52	22	30	50	57	85	70	68	8	10	12	14	6.6	11	10	30	11	7602020
FK25-TAC	25	57	27	30	60	63	98	80	79	13	10	20	17	9	15	13	35	15	7602025
FK30-TAC	30	62	30	32	61	75	117	95	93	11	12	17	18	11	17.5	14	40	9	7602030

尺寸单位：[mm]

产品型号 / 目录图纸

零件号	描述	3D 模型	价格	最大轴向负荷 (kgf)	轴颈 (mm)	轴承配组	轴承接触角	轴承预紧	轴承原产地
FK12-TAC5	FK12固定端-重载型	下载	----	1055	12	DF	60°	重预紧	国产/CN
FK15-TAC5	FK15固定端-重载型	下载	----	1259	15	DF	60°	重预紧	国产/CN
FK17-TAC5	FK17固定端-重载型	下载	----	1656	17	DF	60°	重预紧	国产/CN
FK20-TAC5	FK20固定端-重载型	下载	----	1937	20	DF	60°	重预紧	国产/CN
FK25-TAC5	FK25固定端-重载型	下载	----	2548	25	DF	60°	重预紧	国产/CN
FK30-TAC5	FK30固定端-重载型	下载	----	3364	30	DF	60°	重预紧	国产/CN
FK12-TAC4	FK12固定端-重载型	下载	----	1055	12	DF	60°	重预紧	国产/CN
FK15-TAC4	FK15固定端-重载型	下载	----	1259	15	DF	60°	重预紧	国产/CN
FK17-TAC4	FK17固定端-重载型	下载	----	1656	17	DF	60°	重预紧	国产/CN
FK20-TAC4	FK20固定端-重载型	下载	----	1937	20	DF	60°	重预紧	国产/CN
FK25-TAC4	FK25固定端-重载型	下载	----	2548	25	DF	60°	重预紧	国产/CN
FK30-TAC4	FK30固定端-重载型	下载	----	3364	30	DF	60°	重预紧	国产/CN

每页显示条

共 12 条
