开口式螺母座

滚珠丝杠专用螺母座装配于滚珠丝杠的螺母上, 它可以保证与螺母法兰贴紧的安装面与工作台面的垂直度，从而保证滚珠丝杠的安装精度。除用于滚珠丝杠外，也可用于其它类型的丝杠，如梯形丝杠等。

特征

• 安装精度：HZMotion螺母座使用一体化精加工工艺，保证了丝杠螺母法兰定位面与工作台连接面之间的垂直关系，最大程度避免丝杠螺母受到倾覆力矩。
• 严格的形位公差：滚珠丝杠专用螺母座其配合孔，端面上连接面之间的形位公差均按 IT6 级控制，可满足绝大部分场合的应用要求。更高的精度要求接受定制。
• 标准尺寸：螺母座均参考国际主流尺寸，实现最大化的兼容和规格覆盖。
• 表面处理：轴承座默认为表面发黑防锈处理，并提供其它表面防锈处理选项。

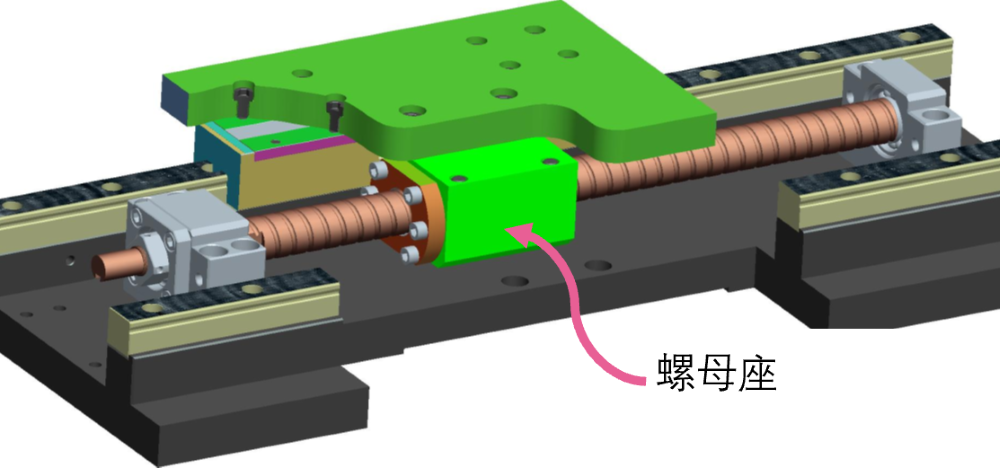

螺母座典型应用方式如下图所示：

HZMotion螺母座产品线包含以下系列：

型号:	覆盖丝杆尺寸:	图示:	描述:
MC	10mm - 20mm		开口式螺母座。 本型号产品可与 THK 产品互换。
MGD	12mm - 50mm		封闭式螺母座。 产品尺寸符合 DIN 69051-part5 标准。
MGS	20mm - 50mm		封闭式螺母座。 本型号产品可与 Rexroth 产品互换。
NH	8mm - 50mm		封闭式螺母座。 HZMotion 独有型号，针对市面上大部分丝杆尺寸统计并组合优化后进行设计，实现最大化的兼容性。

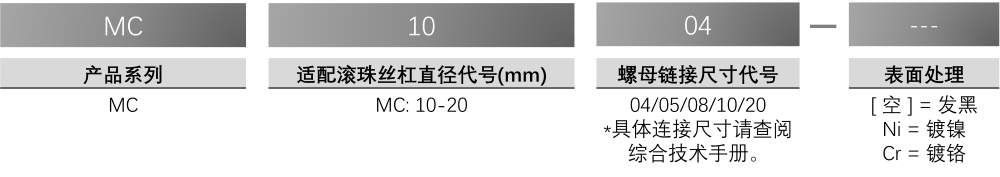

开口式螺母座零件号说明：

应用

自动化应用，高精度中小型机械，一般精度中小型机械，重载应用场景。

开口式螺母座 具体型号

技术手册 PDF 下载

技术手册下载(中文) 技术手册下载(英文)
