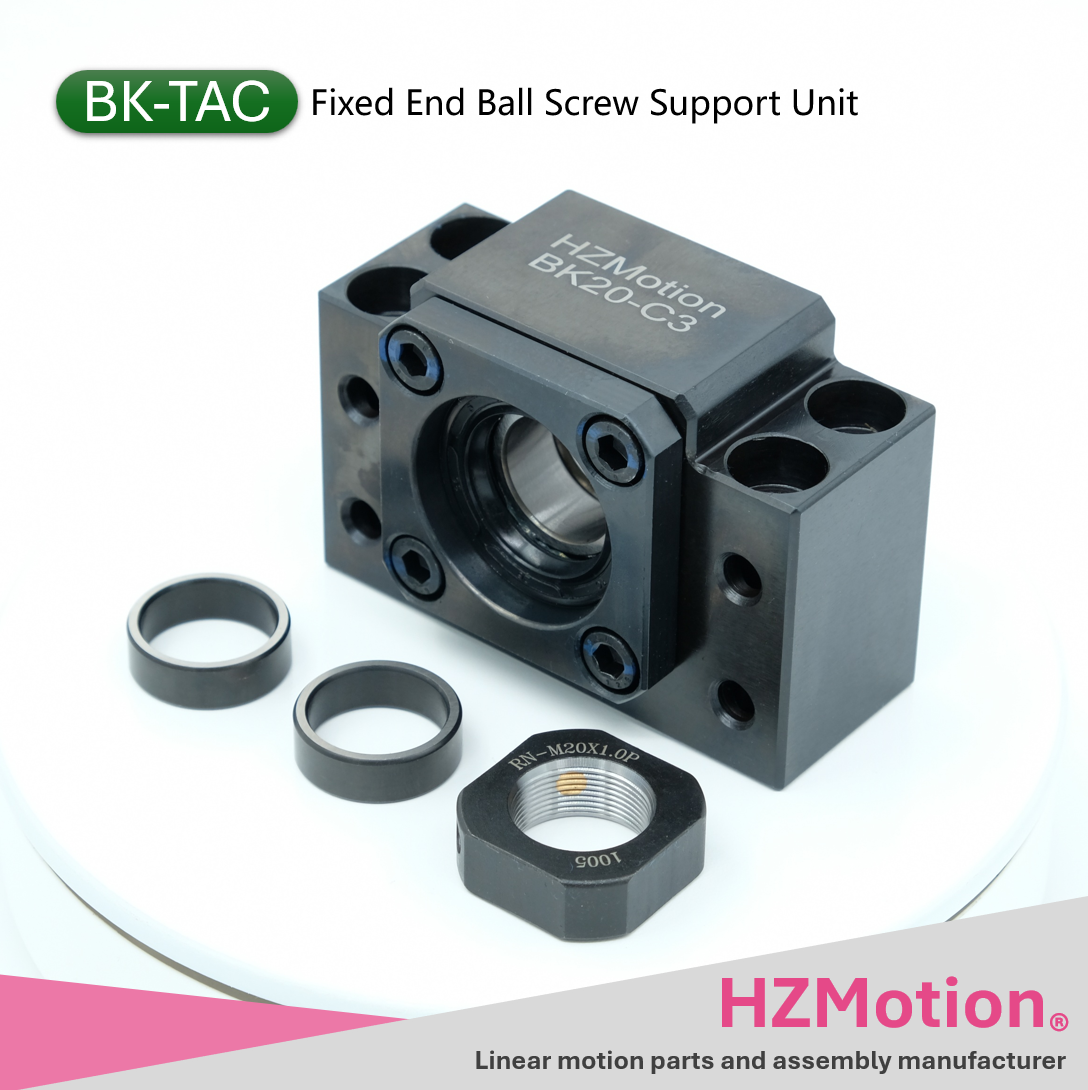

BK-TAC型产品图片

BK-TAC型

BK-TAC型属于一般型固定端。本页用于承接该系列下的具体型号、图纸、3D 模型和购物车操作。

返回上一级一般型固定端

产品规格

内容清单

内容清单

零件号	名称	单位	数量
1-(1)	轴承座本体	件	1
1-(2)	轴承	对	1
1-(3)	轴承盖	件	1
1-(4)	密封圈	件	2
1-(5)	六角螺钉	件	4
2	锁紧螺母（带紧定螺钉）	件	1
3	隔套	件	2

滚珠丝杠接口尺寸

滚珠丝杠接口尺寸

滚珠丝杠接口尺寸	BK10	BK12	BK15	BK17	BK20	BK25	BK30	BK35	BK40	BK50
d1(g6)	10	12	15	17	20	25	30	35	40	50
A	8	10	12	15	17	20	25	30	35	45
e	36	36	40	53	53	65	72	81	93	130
e (TAC)	-	36	40	53	53	65	72	81	93	130
f	15	15	20	23	25	30	38	45	50	50
M	M10x1	M12x1	M15x1	M17x1	M20x1	M25x1.5	M30x1.5	M35x1.5	M40x1.5	M50x1.5
S	14	14	12	17	15	20	25	28	35	35

尺寸单位：[mm]

支撑单元尺寸

支撑单元尺寸

型号 Model	d1	L	L1	L2	L3	L4	B	H	b ±0.02	h ±0.02	B1	H1	E	P	C1	C2	d2	X	Y	Z	T	C	轴承型号
BK12-TAC	12	25	6	31.5	3	6.5	60	45	30	25	34	35	18	46	13	6	5.5	6.6	10.8	5	19	3.5	7602012
BK15-TAC	15	27	6	34	3	7	70	50	35	28	40	38	18	54	15	6	5.5	6.6	11	6.5	22	4	7602015
BK17-TAC	17	35	9	44	7	8	86	64	43	39	50	55	28	68	19	8	6.6	9	14	8.5	24	7	7602017
BK20-TAC	20	35	9	45	5	9	88	62	44	34	54	50	22	70	19	8	6.6	9	14	8.5	30	6	7602020
BK25-TAC	25	42	12	54	9	10	106	80	53	48	64	70	33	85	22	10	9	11	17	11	35	9	7602025
BK30-TAC	30	45	14	61	9	11	128	89	64	51	76	78	33	102	23	11	11	14	20	13	40	9	7602030
BK35-TAC	35	50	14	67	12	12	140	96	70	52	88	79	35	114	26	12	11	14	20	13	50	12	7602035
BK40-TAC	40	61	18	76	15	14	160	110	80	60	100	90	37	130	33	14	14	18	26	17.5	50	15	7602040
BK50-TAC	50	70	23	91	25	20	170	130	85	70	106	95	-	138	42	14	-	18	26	17.5	70	31	7602050

尺寸单位：[mm]

产品型号 / 目录图纸

零件号	描述	3D 模型	价格	最大轴向负荷 (kgf)	轴颈 (mm)	轴承配组	轴承接触角	轴承预紧	轴承原产地
BK12-TAC5	BK12固定端-重载型	下载	----	1055	12	DF	60°	重预紧	国产/CN
BK15-TAC5	BK15固定端-重载型	下载	----	1259	15	DF	60°	重预紧	国产/CN
BK17-TAC5	BK17固定端-重载型	下载	----	1656	17	DF	60°	重预紧	国产/CN
BK20-TAC5	BK20固定端-重载型	下载	----	1937	20	DF	60°	重预紧	国产/CN
BK25-TAC5	BK25固定端-重载型	下载	----	2548	25	DF	60°	重预紧	国产/CN
BK30-TAC5	BK30固定端-重载型	下载	----	3364	30	DF	60°	重预紧	国产/CN
BK35-TAC5	BK35固定端-重载型	下载	----	4128	35	DF	60°	重预紧	国产/CN
BK40-TAC5	BK40固定端-重载型	下载	----	5403	40	DF	60°	重预紧	国产/CN
BK50-TAC5	BK50固定端-重载型	下载	----	6218	50	DF	60°	重预紧	国产/CN
BK12-TAC4	BK12固定端-重载型	下载	----	1055	12	DF	60°	重预紧	国产/CN
BK15-TAC4	BK15固定端-重载型	下载	----	1259	15	DF	60°	重预紧	国产/CN
BK17-TAC4	BK17固定端-重载型	下载	----	1656	17	DF	60°	重预紧	国产/CN
BK20-TAC4	BK20固定端-重载型	下载	----	1937	20	DF	60°	重预紧	国产/CN
BK25-TAC4	BK25固定端-重载型	下载	----	2548	25	DF	60°	重预紧	国产/CN
BK30-TAC4	BK30固定端-重载型	下载	----	3364	30	DF	60°	重预紧	国产/CN
BK35-TAC4	BK35固定端-重载型	下载	----	4128	35	DF	60°	重预紧	国产/CN
BK40-TAC4	BK40固定端-重载型	下载	----	5403	40	DF	60°	重预紧	国产/CN
BK50-TAC4	BK50固定端-重载型	下载	----	6218	50	DF	60°	重预紧	国产/CN

每页显示条

共 18 条
