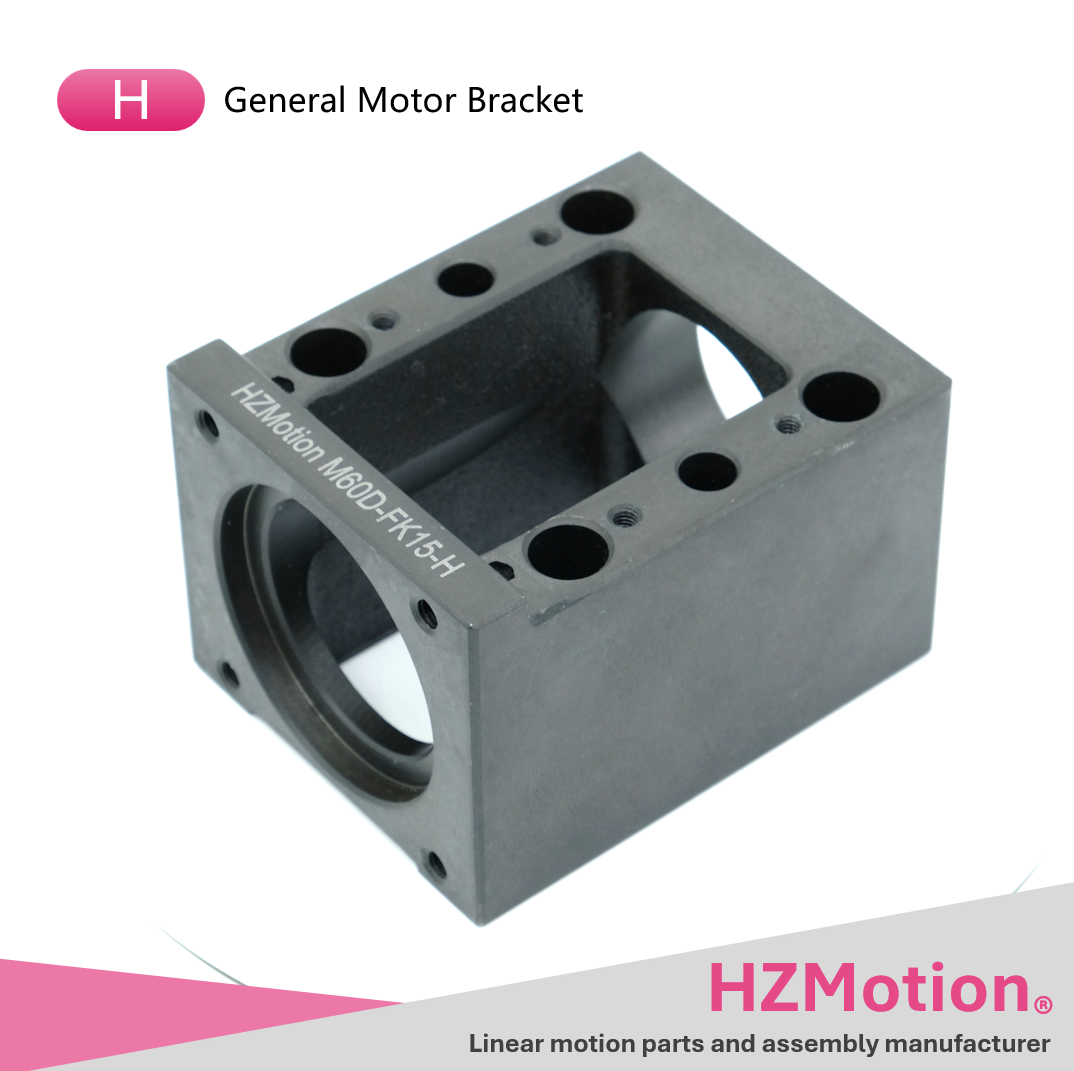

H型产品图片

H型

H型属于普通型马达座。本页用于承接该系列下的具体型号、图纸、3D 模型和购物车操作。

返回上一级普通型马达座

产品规格

尺寸图纸

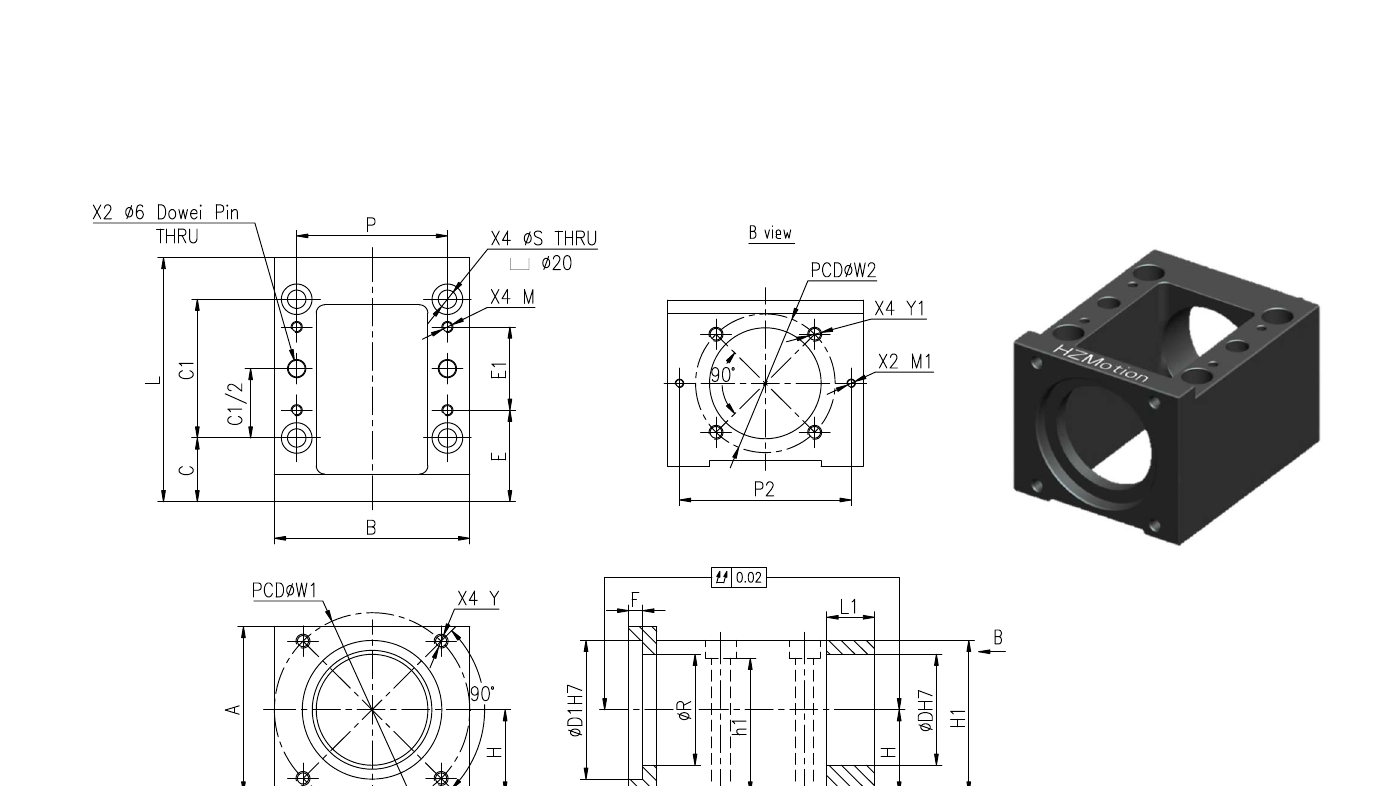

H型马达座尺寸图纸

尺寸表格

型号	D1	W1	Y	L	L1	D	H1	H ±0.02	A	B	F	P	S	Q	h1	C	C1	M	E	E1	M1	P2	W2	Y1	R	重量 (kg)	匹配固定端轴承座
M60D-FK15-H	50	70	M5	88	17	40	55	30	60	70	5	54	6.6	11	40	23	50	M4	33	30	M3	62	50	M5	40	1.2	FK15
M60DP-FK15-H	50	70	M4	88	17	40	55	30	60	70	5	54	6.6	11	40	23	50	M4	33	30	M3	62	50	M5	40	1.2	FK15
M80E-FK15-H	70	90	M6	95	17	40	72	45	90	95	6	70	9	14	45	22	60	M4	34	36	M3	62	50	M5	52	2.5	FK15
M80EP-FK15-H	70	90	M5	95	17	40	72	45	90	95	6	70	9	14	45	22	60	M4	34	36	M3	62	50	M5	52	2.5	FK15

尺寸单位：mm；重量单位：kg。

产品型号 / 目录图纸

零件号	描述	3D 模型	价格	马达法兰	是否集成轴承	适配轴承座	安装轴颈(mm)	轴承接触角	轴承配组	轴承预紧	最大轴向负载 (kgf)	轴承原产地
M60D-FK15-H	H系列普通型马达座	下载	----	60D	否 / No	FK15	N/A	N/A	N/A	N/A	N/A	N/A
M60DP-FK15-H	H系列普通型马达座	下载	----	60DP	否 / No	FK15	N/A	N/A	N/A	N/A	N/A	N/A
M80E-FK15-H	H系列普通型马达座	下载	----	80E	否 / No	FK15	N/A	N/A	N/A	N/A	N/A	N/A
M80EP-FK15-H	H系列普通型马达座	下载	----	80EP	否 / No	FK15	N/A	N/A	N/A	N/A	N/A	N/A

每页显示条

共 4 条
