HZM280型产品图片

HZM280型

基座宽度 280 mm 的 HZM 数控工作台系列。

返回上一级重载型工作台

产品规格

图纸与尺寸表格

HZM280 标准型

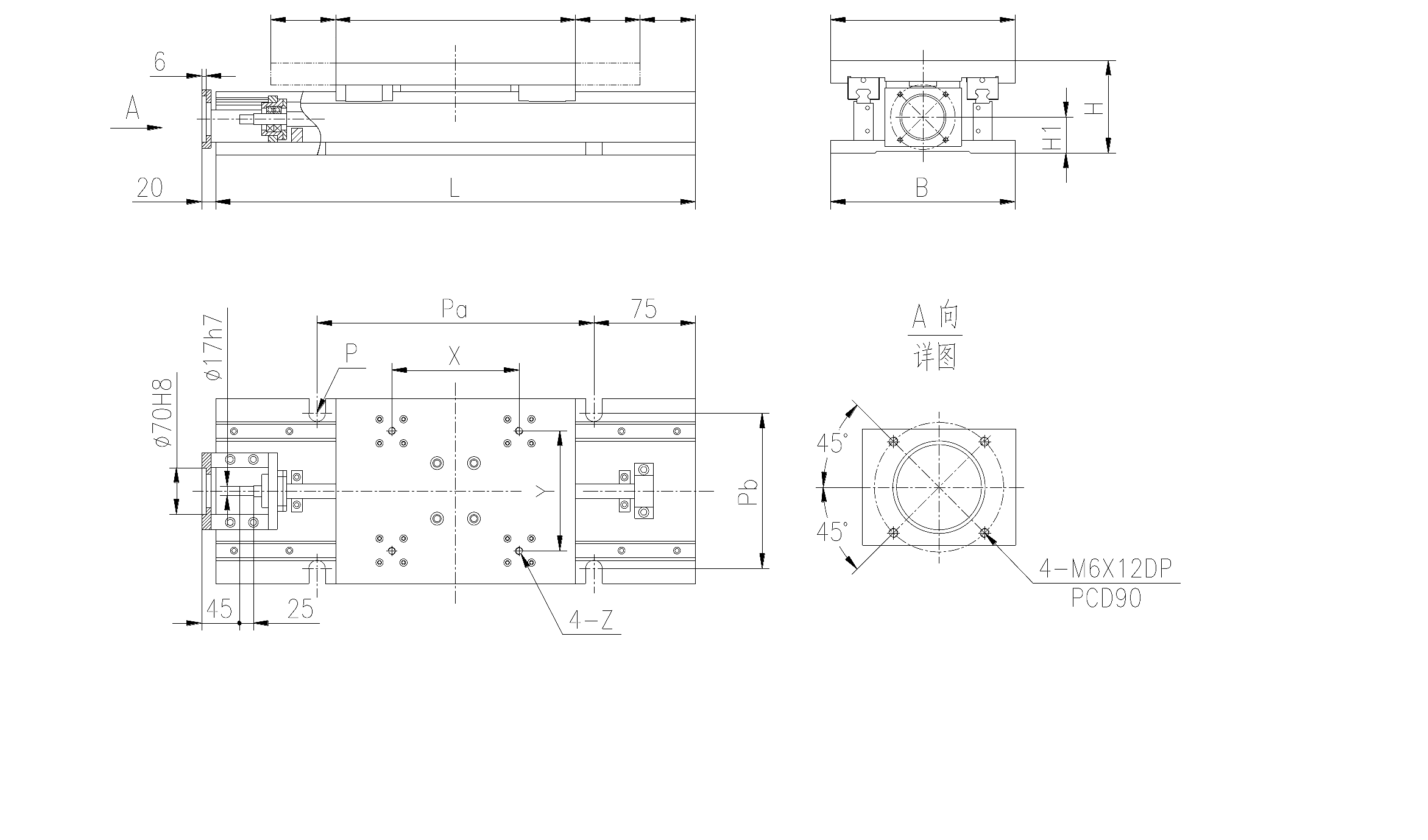

HZM280 标准型技术图纸

尺寸表格

型号	有效行程 S (mm)	总长 L (mm)	台面宽 B (mm)	总高 H (mm)	中心高 H1 (mm)	安装孔 P	Pa (mm)	Pb (mm)	Ta (mm)	Tb (mm)	X (mm)	Y (mm)	Z	重量 (kg)
HZM280-300	300	740	280	135	64	4-R9	590	240	280	280	190	190	M10X20	98
HZM280-350	350	790	280	135	64	4-R9	640	240	280	280	190	190	M10X20	103
HZM280-400	400	840	280	135	64	4-R9	690	240	280	280	190	190	M10X20	108
HZM280-500	500	940	280	135	64	4-R9	790	240	280	280	190	190	M10X20	118
HZM280-600	600	1040	280	135	64	4-R9	890	240	280	280	190	190	M10X20	128

HZM280 伸缩防护罩型

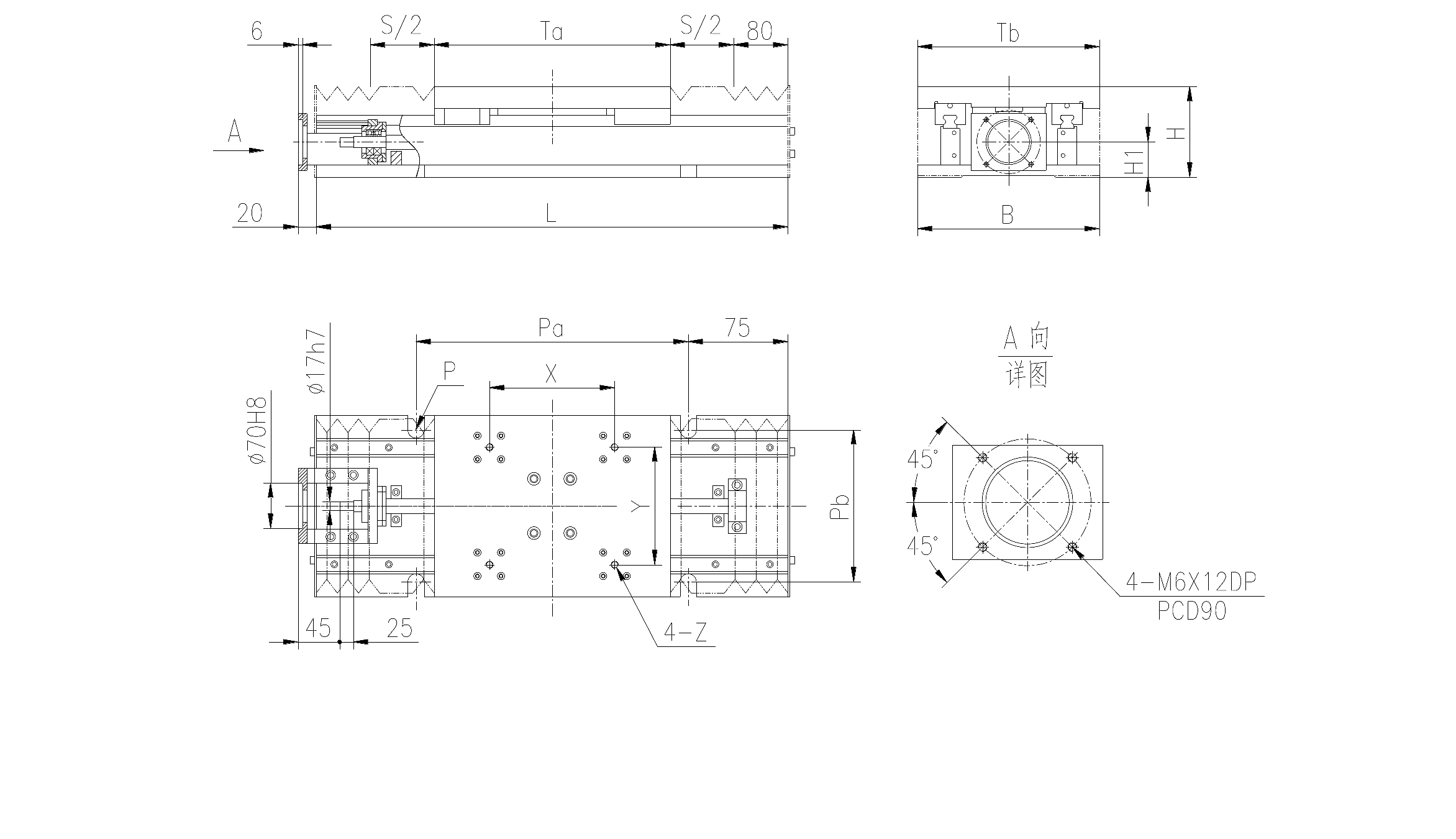

HZM280 伸缩防护罩型技术图纸

尺寸表格

型号	有效行程 S (mm)	总长 L (mm)	台面宽 B (mm)	总高 H (mm)	中心高 H1 (mm)	安装孔 P	Pa (mm)	Pb (mm)	Ta (mm)	Tb (mm)	X (mm)	Y (mm)	Z	重量 (kg)
HZM280B-300	300	740	280	135	64	4-R9	590	240	280	280	190	190	M10X20	100
HZM280B-350	350	790	280	135	64	4-R9	640	240	280	280	190	190	M10X20	105
HZM280B-400	400	840	280	135	64	4-R9	690	240	280	280	190	190	M10X20	110
HZM280B-500	500	940	280	135	64	4-R9	790	240	280	280	190	190	M10X20	120
HZM280B-600	600	1040	280	135	64	4-R9	890	240	280	280	190	190	M10X20	128

HZM280 钢带防护型

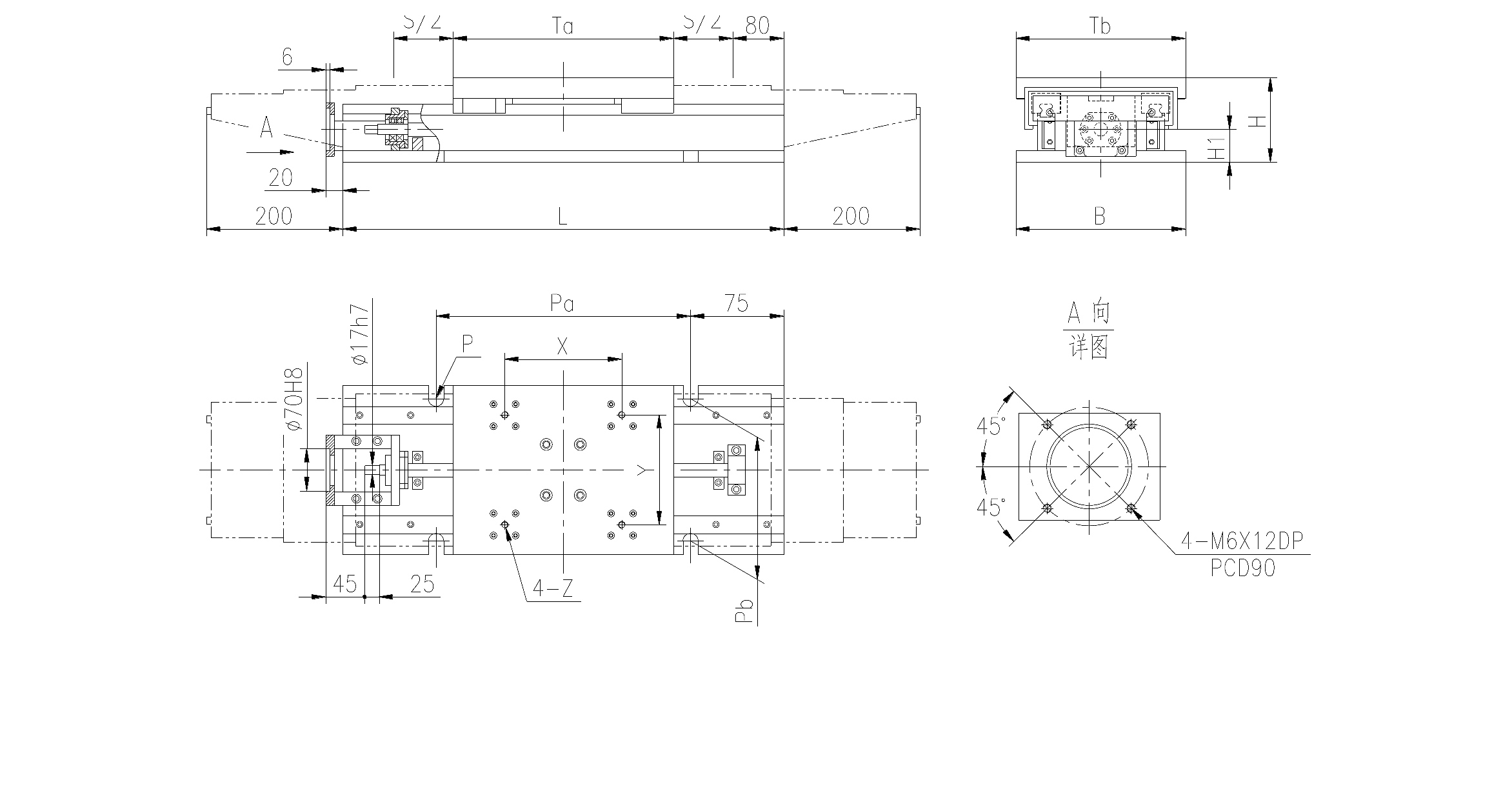

HZM280 钢带防护型技术图纸

尺寸表格

型号	有效行程 S (mm)	总长 L (mm)	台面宽 B (mm)	总高 H (mm)	中心高 H1 (mm)	安装孔 P	Pa (mm)	Pb (mm)	Ta (mm)	Tb (mm)	X (mm)	Y (mm)	Z	重量 (kg)
HZM280R-300	300	740	280	135	64	4-R9	590	240	280	280	190	190	M10X20	104
HZM280R-350	350	790	280	135	64	4-R9	640	240	280	280	190	190	M10X20	109
HZM280R-400	400	840	280	135	64	4-R9	690	240	280	280	190	190	M10X20	114
HZM280R-500	500	940	280	135	64	4-R9	790	240	280	280	190	190	M10X20	124
HZM280R-600	600	1040	280	135	64	4-R9	890	240	280	280	190	190	M10X20	132

HZM280 X-Y 双轴型

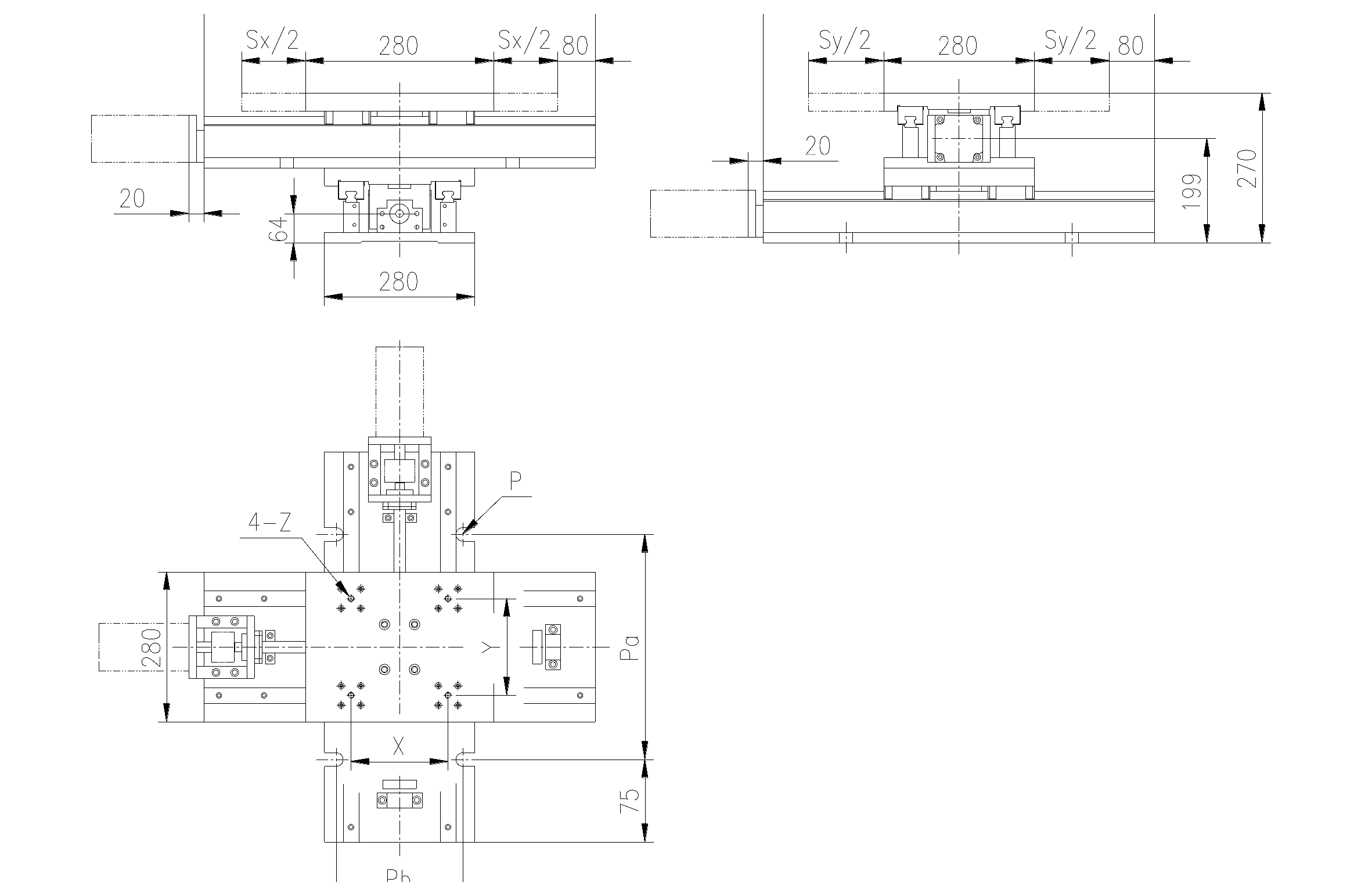

HZM280 X-Y 双轴型技术图纸

尺寸表格

型号	X 轴有效行程 (mm)	Y 轴有效行程 (mm)	X 轴总长 (mm)	Y 轴总长 (mm)	安装孔 P	Pa (mm)	Pb (mm)	X (mm)	Y (mm)	Z	重量 (kg)
HZM280-X300Y300	300	300	740	740	4-R9	590	240	190	190	M10X20	196
HZM280-X350Y350	350	350	790	790	4-R9	640	240	190	190	M10X20	206
HZM280-X400Y400	400	400	840	840	4-R9	690	240	190	190	M10X20	216
HZM280-X500Y500	500	500	940	940	4-R9	790	240	190	190	M10X20	236
HZM280-X600Y600	600	600	1040	1040	4-R9	890	240	190	190	M10X20	256

除特别注明外，尺寸单位为 mm。

产品型号 / 目录图纸

零件号	描述	3D 模型	价格	丝杆导程 (mm)	推荐载荷 (kg)	基座宽度 (mm)	有效行程 (mm)	最大速度 (mm/s)	防护形式
HZM280B-300C10-F0	HZM280B-300C10-F0，钢基座重载精密数控工作台，风琴罩（B）	下载	----	10	2957	280	300	320	风琴罩（B）
HZM280B-350C10-F0	HZM280B-350C10-F0，钢基座重载精密数控工作台，风琴罩（B）	下载	----	10	2957	280	350	320	风琴罩（B）
HZM280B-400C10-F0	HZM280B-400C10-F0，钢基座重载精密数控工作台，风琴罩（B）	下载	----	10	2957	280	400	320	风琴罩（B）
HZM280B-500C10-F0	HZM280B-500C10-F0，钢基座重载精密数控工作台，风琴罩（B）	下载	----	10	2957	280	500	320	风琴罩（B）
HZM280B-600C10-F0	HZM280B-600C10-F0，钢基座重载精密数控工作台，风琴罩（B）	下载	----	10	2957	280	600	320	风琴罩（B）
HZM280R-300C10-F0	HZM280R-300C10-F0，钢基座重载精密数控工作台，伸缩防护罩（R）	下载	----	10	2957	280	300	320	伸缩防护罩（R）
HZM280R-350C10-F0	HZM280R-350C10-F0，钢基座重载精密数控工作台，伸缩防护罩（R）	下载	----	10	2957	280	350	320	伸缩防护罩（R）
HZM280R-400C10-F0	HZM280R-400C10-F0，钢基座重载精密数控工作台，伸缩防护罩（R）	下载	----	10	2957	280	400	320	伸缩防护罩（R）
HZM280R-500C10-F0	HZM280R-500C10-F0，钢基座重载精密数控工作台，伸缩防护罩（R）	下载	----	10	2957	280	500	320	伸缩防护罩（R）
HZM280R-600C10-F0	HZM280R-600C10-F0，钢基座重载精密数控工作台，伸缩防护罩（R）	下载	----	10	2957	280	600	320	伸缩防护罩（R）

每页显示条

共 10 条
