HZM400型产品图片

HZM400型

基座宽度 400 mm 的 HZM 数控工作台系列。

返回上一级重载型工作台

产品规格

图纸与尺寸表格

HZM400 标准型

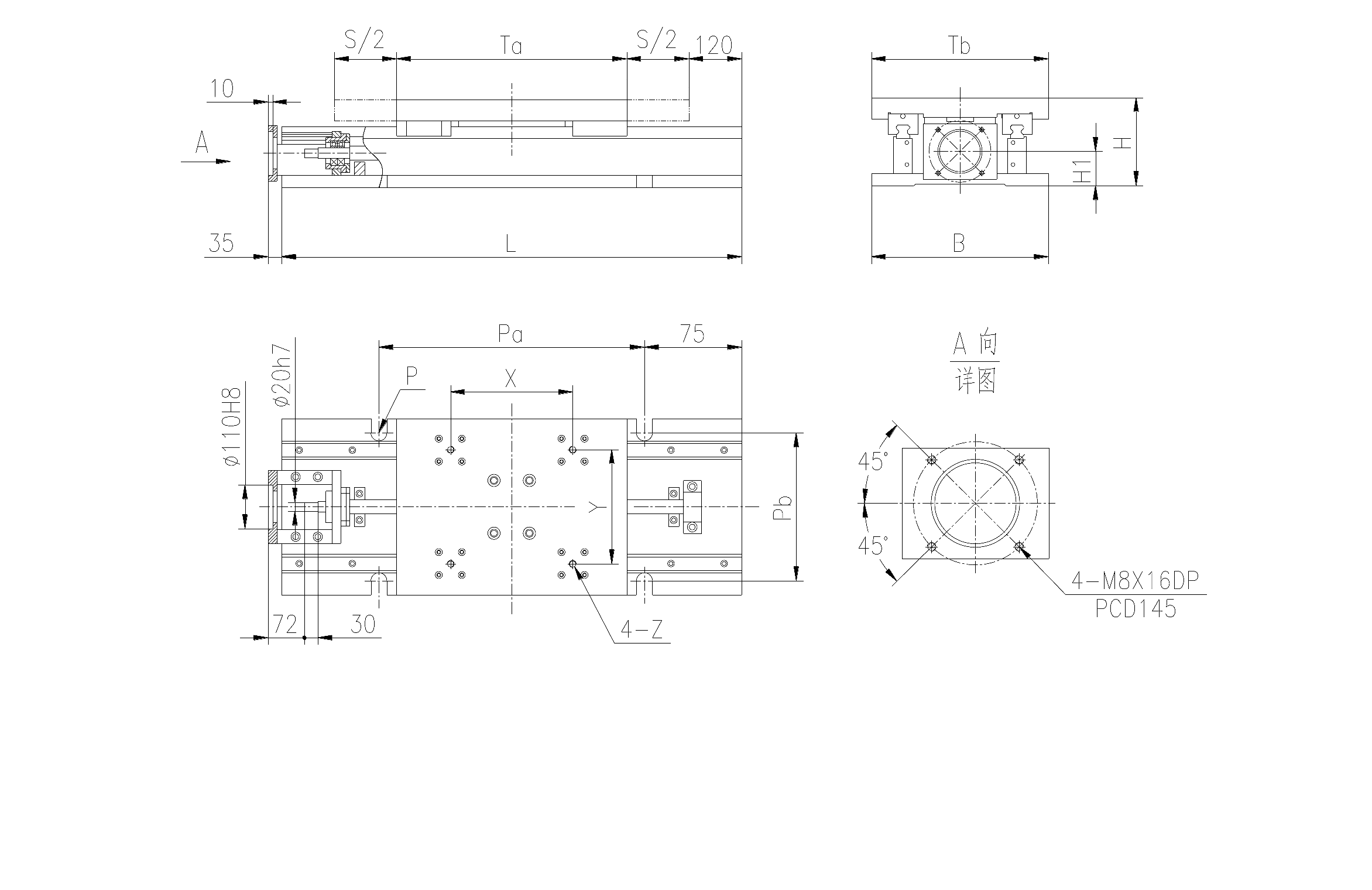

HZM400 标准型技术图纸

尺寸表格

型号	有效行程 S (mm)	总长 L (mm)	台面宽 B (mm)	总高 H (mm)	中心高 H1 (mm)	安装孔 P	Pa (mm)	Pb (mm)	Ta (mm)	Tb (mm)	X (mm)	Y (mm)	Z	重量 (kg)
HZM400-400	400	1040	400	180	78	4-R9	890	365	400	400	300	250	M12X24	210
HZM400-500	500	1140	400	180	78	4-R9	990	365	400	400	300	250	M12X24	230
HZM400-600	600	1240	400	180	78	4-R9	1090	365	400	400	300	250	M12X24	250
HZM400-800	800	1440	400	180	78	4-R9	1290	365	400	400	300	250	M12X24	290
HZM400-1000	1000	1640	400	180	78	4-R9	1490	365	400	400	300	250	M12X24	330

HZM400 伸缩防护罩型

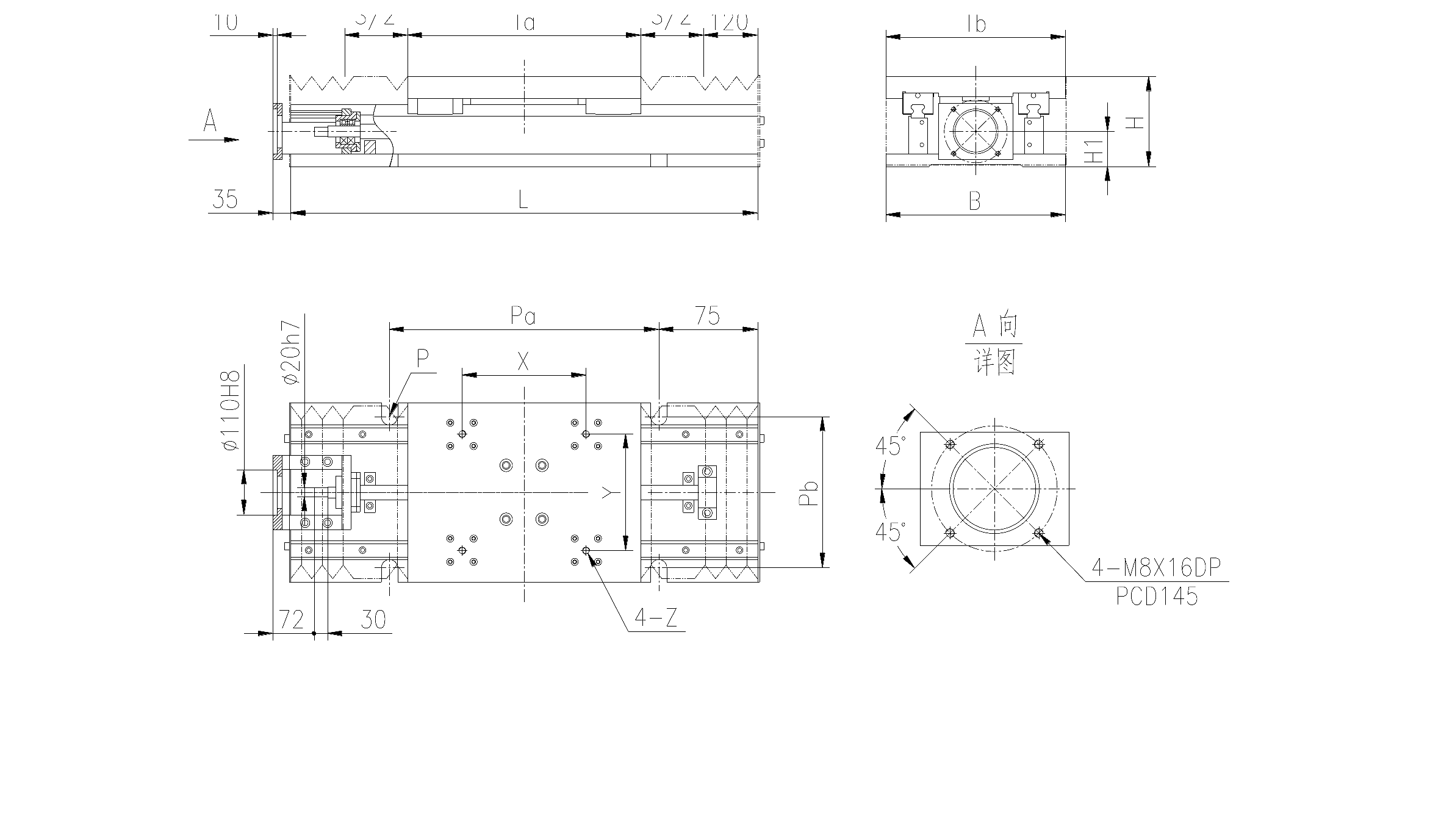

HZM400 伸缩防护罩型技术图纸

尺寸表格

型号	有效行程 S (mm)	总长 L (mm)	台面宽 B (mm)	总高 H (mm)	中心高 H1 (mm)	安装孔 P	Pa (mm)	Pb (mm)	Ta (mm)	Tb (mm)	X (mm)	Y (mm)	Z	重量 (kg)
HZM400B-400	400	1040	400	180	78	4-R9	890	365	400	400	300	250	M12X24	214
HZM400B-500	500	1140	400	180	78	4-R9	990	365	400	400	300	250	M12X24	234
HZM400B-600	600	1240	400	180	78	4-R9	1090	365	400	400	300	250	M12X24	254
HZM400B-800	800	1440	400	180	78	4-R9	1290	365	400	400	300	250	M12X24	294
HZM400B-1000	1000	1640	400	180	78	4-R9	1490	365	400	400	300	250	M12X24	334

HZM400 钢带防护型

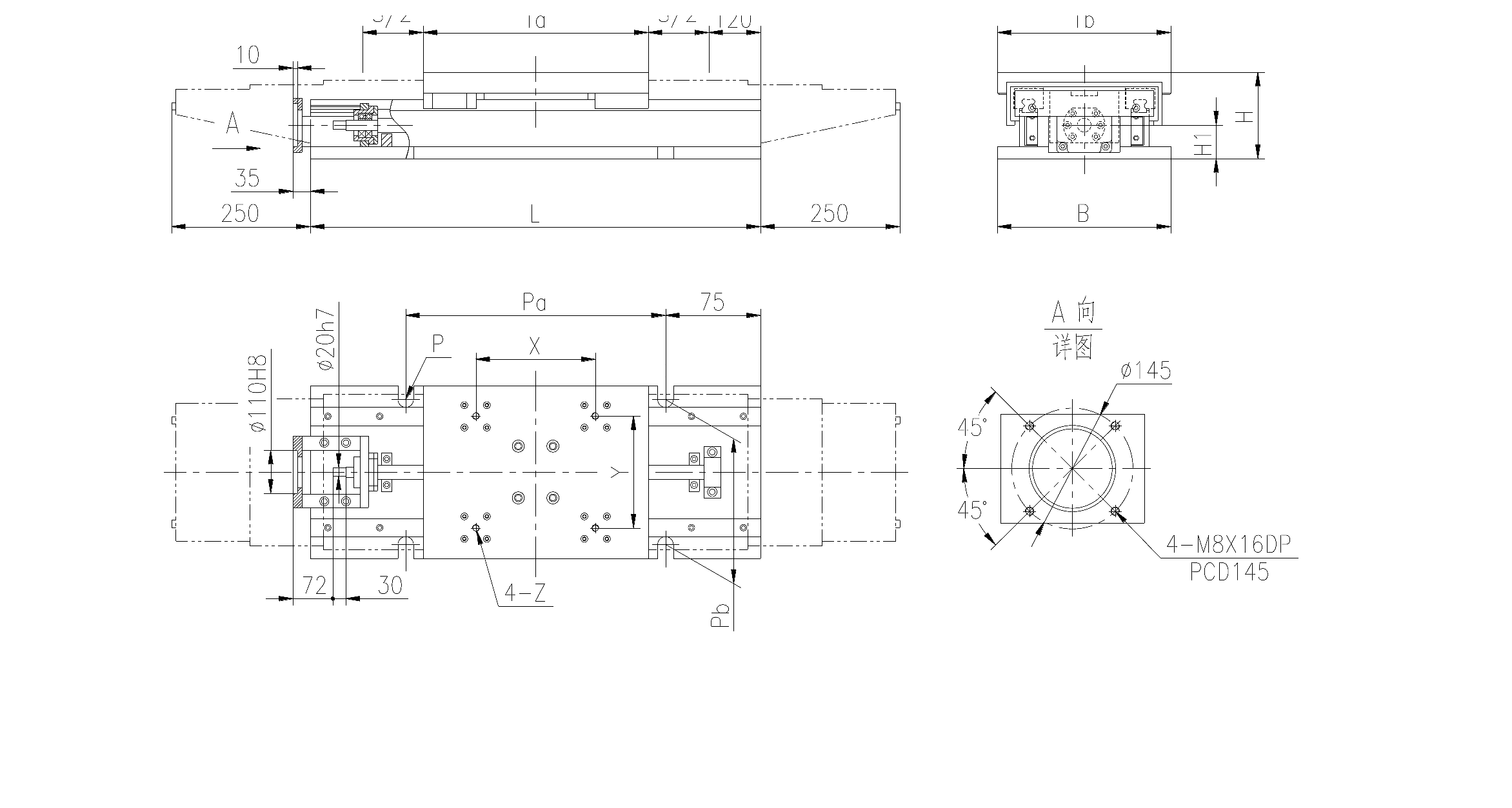

HZM400 钢带防护型技术图纸

尺寸表格

型号	有效行程 S (mm)	总长 L (mm)	台面宽 B (mm)	总高 H (mm)	中心高 H1 (mm)	安装孔 P	Pa (mm)	Pb (mm)	Ta (mm)	Tb (mm)	X (mm)	Y (mm)	Z	重量 (kg)
HZM400R-400	400	1040	400	180	78	4-R9	890	365	400	400	300	250	M12X24	220
HZM400R-500	500	1140	400	180	78	4-R9	990	365	400	400	300	250	M12X24	240
HZM400R-600	600	1240	400	180	78	4-R9	1090	365	400	400	300	250	M12X24	260
HZM400R-800	800	1440	400	180	78	4-R9	1290	365	400	400	300	250	M12X24	300
HZM400R-1000	1000	1640	400	180	78	4-R9	1490	365	400	400	300	250	M12X24	340

HZM400 X-Y 双轴型

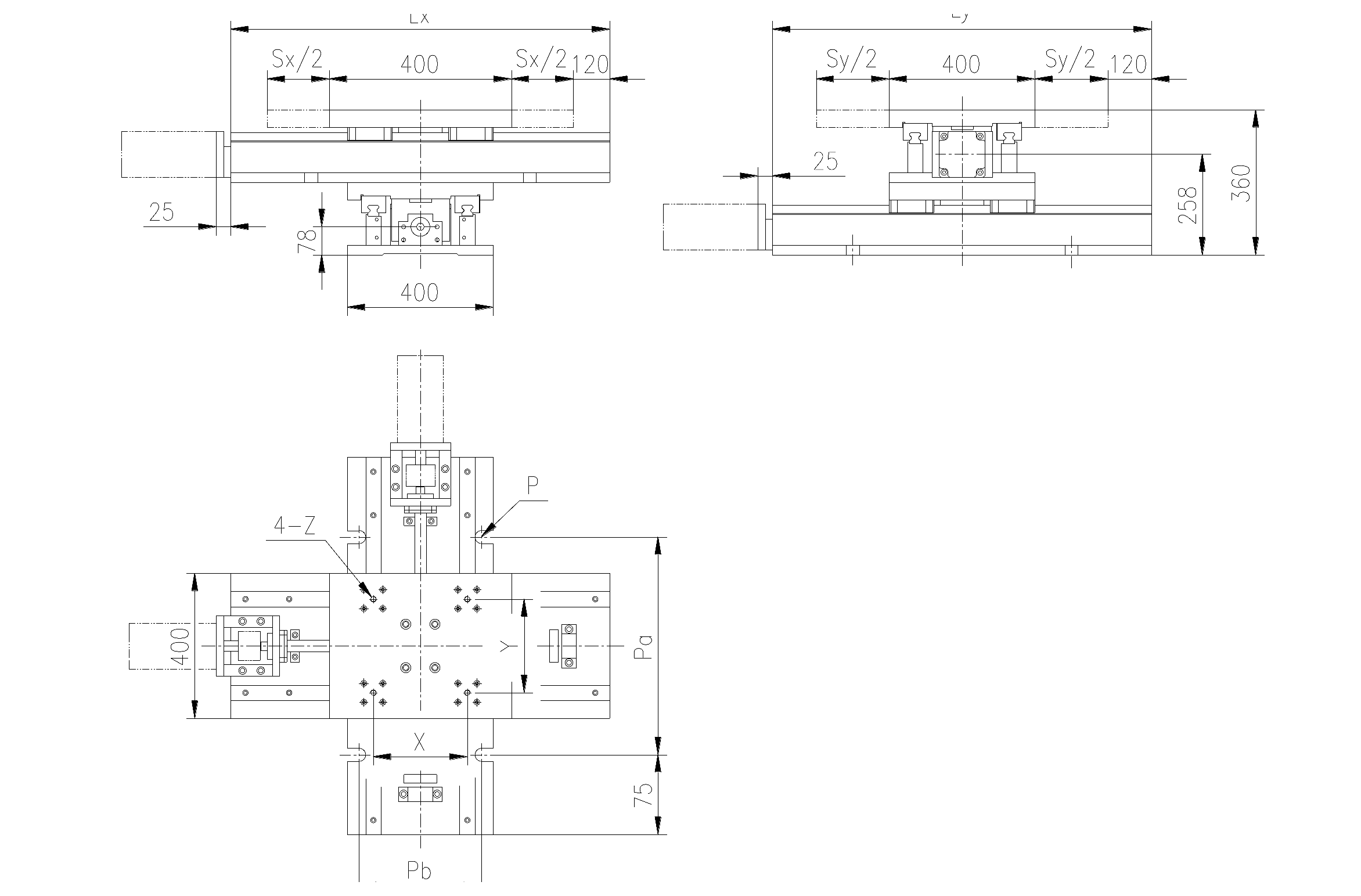

HZM400 X-Y 双轴型技术图纸

尺寸表格

型号	X 轴有效行程 (mm)	Y 轴有效行程 (mm)	X 轴总长 (mm)	Y 轴总长 (mm)	安装孔 P	Pa (mm)	Pb (mm)	X (mm)	Y (mm)	Z	重量 (kg)
HZM400-X400Y400	400	400	1040	1040	4-R9	890	365	300	250	M12X24	420
HZM400-X500Y500	500	500	1140	1140	4-R9	990	365	300	250	M12X24	460

除特别注明外，尺寸单位为 mm。

产品型号 / 目录图纸

零件号	描述	3D 模型	价格	丝杆导程 (mm)	推荐载荷 (kg)	基座宽度 (mm)	有效行程 (mm)	最大速度 (mm/s)	防护形式
HZM400B-400C10-F0	HZM400B-400C10-F0，钢基座重载精密数控工作台，风琴罩（B）	下载	----	10	4242	400	400	260	风琴罩（B）
HZM400B-500C10-F0	HZM400B-500C10-F0，钢基座重载精密数控工作台，风琴罩（B）	下载	----	10	4242	400	500	260	风琴罩（B）
HZM400B-600C10-F0	HZM400B-600C10-F0，钢基座重载精密数控工作台，风琴罩（B）	下载	----	10	4242	400	600	260	风琴罩（B）
HZM400B-800C10-F0	HZM400B-800C10-F0，钢基座重载精密数控工作台，风琴罩（B）	下载	----	10	4242	400	800	260	风琴罩（B）
HZM400B-1000C10-F0	HZM400B-1000C10-F0，钢基座重载精密数控工作台，风琴罩（B）	下载	----	10	4242	400	1000	260	风琴罩（B）
HZM400R-400C10-F0	HZM400R-400C10-F0，钢基座重载精密数控工作台，伸缩防护罩（R）	下载	----	10	4242	400	400	260	伸缩防护罩（R）
HZM400R-500C10-F0	HZM400R-500C10-F0，钢基座重载精密数控工作台，伸缩防护罩（R）	下载	----	10	4242	400	500	260	伸缩防护罩（R）
HZM400R-600C10-F0	HZM400R-600C10-F0，钢基座重载精密数控工作台，伸缩防护罩（R）	下载	----	10	4242	400	600	260	伸缩防护罩（R）
HZM400R-800C10-F0	HZM400R-800C10-F0，钢基座重载精密数控工作台，伸缩防护罩（R）	下载	----	10	4242	400	800	260	伸缩防护罩（R）
HZM400R-1000C10-F0	HZM400R-1000C10-F0，钢基座重载精密数控工作台，伸缩防护罩（R）	下载	----	10	4242	400	1000	260	伸缩防护罩（R）
