产品规格

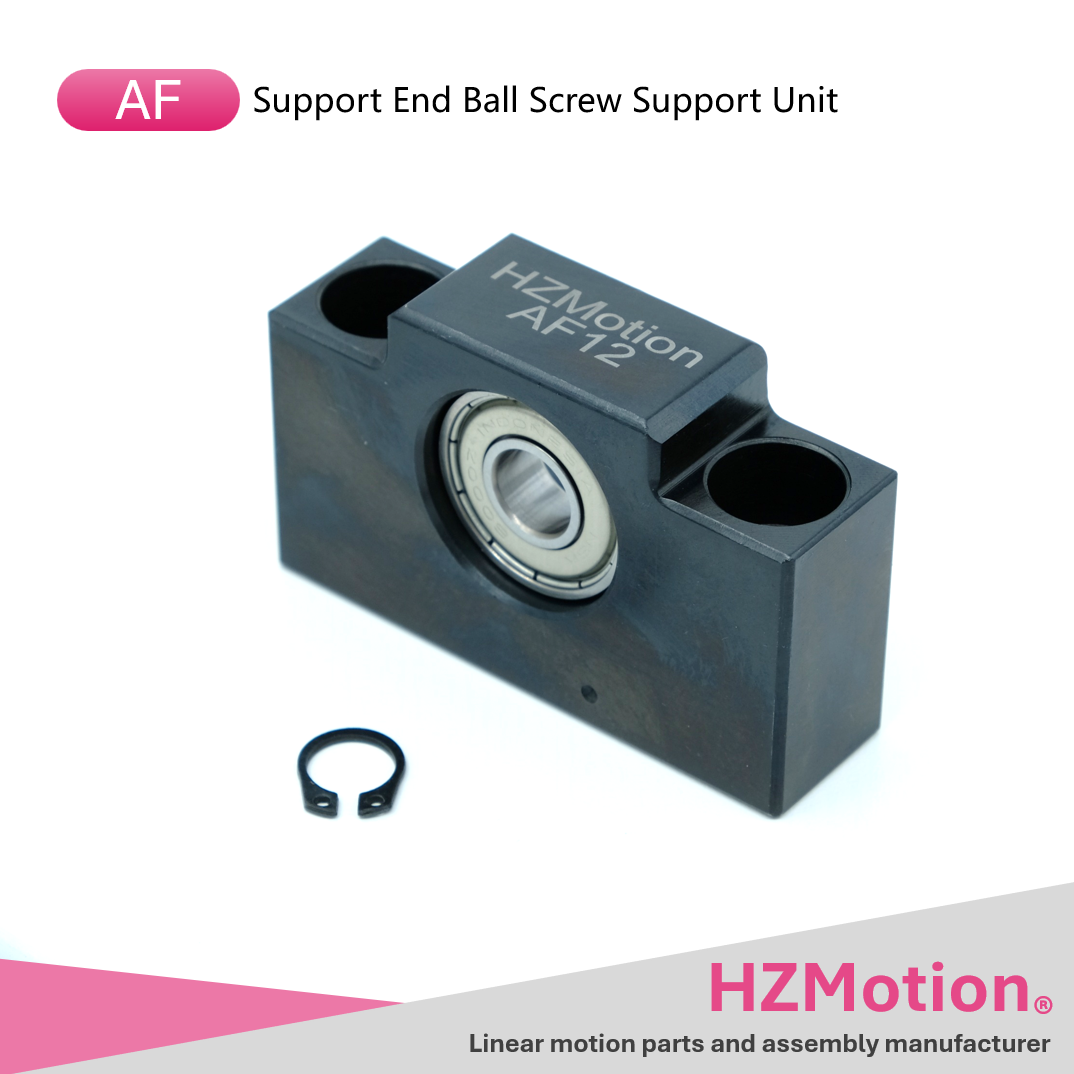

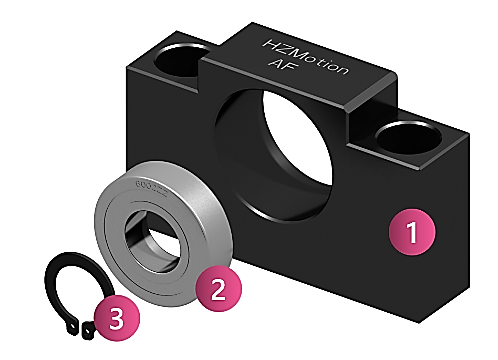

内容清单
| 零件号 | 名称 | 单位 | 数量 |
|---|---|---|---|
| 1 | 轴承座本体 | 件 | 1 |
| 2 | 轴承 | 件 | 1 |
| 3 | 卡簧 | 件 | 1 |
滚珠丝杠接口尺寸
| 滚珠丝杠接口尺寸 | AF10 | AF12 | AF15 | AF20 | AF25 |
|---|---|---|---|---|---|
| d1(g6) | 8 | 10 | 15 | 20 | 25 |
| e | 10 | 11 | 13 | 19 | 20 |
| A | 7.6 | 9.6 | 14.3 | 19 | 23.5 |
| f | 7.9 | 9.15 | 10.15 | 15.35 | 16.35 |
| G | 0.9 | 1.15 | 1.15 | 1.35 | 1.35 |
尺寸单位：[mm]

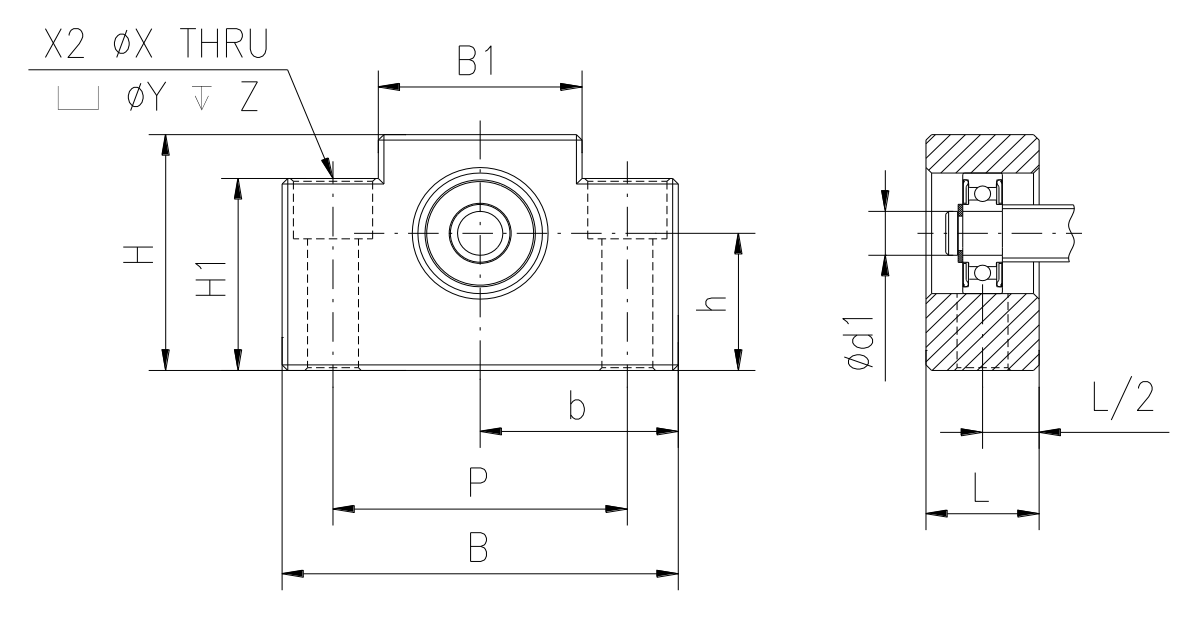

支撑单元尺寸
| 型号 Model | d1 | L | B | H | b ±0.02 | h ±0.02 | B1 | H1 | P | X | Y | Z | Circlip | 轴承型号 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AF10 | 8 | 20 | 70 | 43 | 35 | 25 | 36 | 35 | 52 | 9 | 14 | 11 | S08 | 608ZZ |
| AF12 | 10 | 20 | 70 | 43 | 35 | 25 | 36 | 35 | 52 | 9 | 14 | 11 | S10 | 6000ZZ |
| AF15 | 15 | 20 | 80 | 49 | 40 | 30 | 41 | 40 | 60 | 9 | 14 | 11 | S15 | 6002ZZ |
| AF20 | 20 | 26 | 95 | 58 | 47.5 | 30 | 56 | 45 | 75 | 11 | 17 | 15 | S20 | 6204ZZ |
| AF25 | 25 | 30 | 105 | 68 | 52.5 | 35 | 66 | 25 | 85 | 11 | - | - | S25 | 6205ZZ |
尺寸单位：[mm]
产品型号 / 目录图纸
| 零件号 | 描述 | 3D 模型 | 价格 | 最大轴向负荷 (kgf) | 轴颈 (mm) | 轴承配组 | 轴承接触角 | 轴承预紧 | 轴承原产地 |
|---|---|---|---|---|---|---|---|---|---|
| AF10-C3 | AF10支撑端 | 下载 |
---- | N/A | 8 | N/A | N/A | N/A | 进口/JP |
| AF12-C3 | AF12支撑端 | 下载 |
---- | N/A | 10 | N/A | N/A | N/A | 进口/JP |
| AF15-C3 | AF15支撑端 | 下载 |
---- | N/A | 15 | N/A | N/A | N/A | 进口/JP |
| AF20-C3 | AF20支撑端 | 下载 |
---- | N/A | 20 | N/A | N/A | N/A | 进口/JP |
| AF25-C3 | AF25支撑端 | 下载 |
---- | N/A | 25 | N/A | N/A | N/A | 进口/JP |
共 5 条
