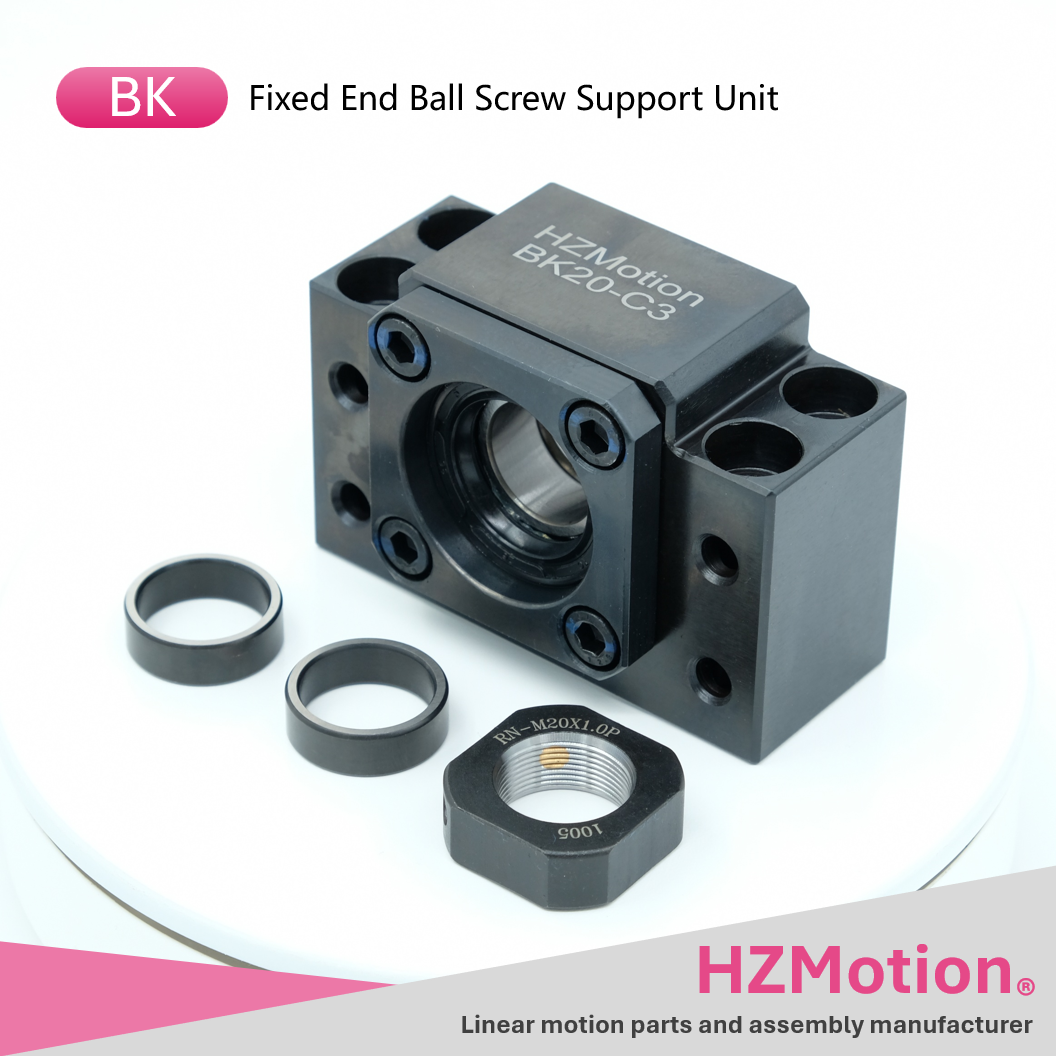

BK型产品图片

BK型

BK型属于一般型固定端。本页用于承接该系列下的具体型号、图纸、3D 模型和购物车操作。

返回上一级一般型固定端

产品规格

内容清单

内容清单

零件号	名称	单位	数量
1-(1)	轴承座本体	件	1
1-(2)	轴承	对	1
1-(3)	轴承盖	件	1
1-(4)	密封圈	件	2
1-(5)	六角螺钉	件	4
2	锁紧螺母（带紧定螺钉）	件	1
3	隔套	件	2

滚珠丝杠接口尺寸

滚珠丝杠接口尺寸

滚珠丝杠接口尺寸	BK10	BK12	BK15	BK17	BK20	BK25	BK30	BK35	BK40	BK50
d1(g6)	10	12	15	17	20	25	30	35	40	50
A	8	10	12	15	17	20	25	30	35	45
e	36	36	40	53	53	65	72	81	93	130
e (TAC)	-	36	40	53	53	65	72	81	93	130
f	15	15	20	23	25	30	38	45	50	50
M	M10x1	M12x1	M15x1	M17x1	M20x1	M25x1.5	M30x1.5	M35x1.5	M40x1.5	M50x1.5
S	14	14	12	17	15	20	25	28	35	35

尺寸单位：[mm]

支撑单元尺寸

支撑单元尺寸

型号 Model	d1	L	L1	L2	L3	L4	B	H	b ±0.02	h ±0.02	B1	H1	E	P	C1	C2	d2	X	Y	Z	T	C	轴承型号（E 系列除外）
BK10	10	25	5	29.5	5	6.5	60	39	30	22	34	32.5	15	46	13	6	5.5	6.6	10.8	5	17	5.5	7000A
BK12	12	25	5	29.5	5	6.5	60	43	30	25	34	32.5	18	46	13	6	5.5	6.6	10.8	1.5	19	5.5	7001A
BK15	15	27	6	32	6	6	70	48	35	28	40	38	18	54	15	6	5.5	6.6	11	6.5	22	6	7002A
BK17	17	35	9	44	7	8	86	64	43	39	50	55	28	68	19	8	6.6	9	14	8.5	24	7	7203A
BK20	20	35	8	43	8	8	88	60	44	34	52	50	22	70	19	8	6.6	9	14	8.5	30	8	7004A
BK25	25	42	12	54	9	10	106	80	53	48	64	70	33	85	22	10	9	11	17	11	35	9	7205A
BK30	30	45	14	61	9	11	128	89	64	51	76	78	33	102	23	11	11	14	20	13	40	9	7206A
BK35	35	50	14	67	12	12	140	96	70	52	88	79	35	114	26	12	11	14	20	13	50	12	7207B
BK40	40	61	18	76	15	14	160	110	80	60	100	90	37	130	33	14	14	18	26	18	50	15	7208B
BK50	50	70	23	91	25	20	170	130	85	70	106	95	-	138	42	14	-	18	26	18	70	31	7210B

尺寸单位：[mm]

产品型号 / 目录图纸

零件号	描述	3D 模型	价格	最大轴向负荷 (kgf)	轴颈 (mm)	轴承配组	轴承接触角	轴承预紧	轴承原产地
BK10-C3	BK10固定端	下载	----	212	10	DF	25° - 30°	轻预紧	进口/JP
BK12-C3	BK12固定端	下载	----	243	12	DF	25° - 30°	轻预紧	进口/JP
BK15-C3	BK15固定端	下载	----	279	15	DF	25° - 30°	轻预紧	进口/JP
BK17-C3	BK17固定端	下载	----	489	17	DF	25° - 30°	轻预紧	进口/JP
BK20-C3	BK20固定端	下载	----	538	20	DF	25° - 30°	轻预紧	进口/JP
BK25-C3	BK25固定端	下载	----	836	25	DF	25° - 30°	轻预紧	进口/JP
BK30-C3	BK30固定端	下载	----	1203	30	DF	25° - 30°	轻预紧	进口/JP
BK35-C3	BK35固定端	下载	----	1488	35	DF	25° - 30°	轻预紧	进口/JP
BK40-C3	BK40固定端	下载	----	1876	40	DF	25° - 30°	轻预紧	进口/JP
BK50-C3	BK50固定端	下载	----	2324	50	DF	25° - 30°	轻预紧	进口/JP
BK10-C5	BK10固定端	下载	----	212	10	DF	25° - 30°	轻预紧	国产/CN
BK12-C5	BK12固定端	下载	----	243	12	DF	25° - 30°	轻预紧	国产/CN
BK15-C5	BK15固定端	下载	----	279	15	DF	25° - 30°	轻预紧	国产/CN
BK17-C5	BK17固定端	下载	----	489	17	DF	25° - 30°	轻预紧	国产/CN
BK20-C5	BK20固定端	下载	----	538	20	DF	25° - 30°	轻预紧	国产/CN
BK25-C5	BK25固定端	下载	----	836	25	DF	25° - 30°	轻预紧	国产/CN
BK30-C5	BK30固定端	下载	----	1203	30	DF	25° - 30°	轻预紧	国产/CN
BK35-C5	BK35固定端	下载	----	1488	35	DF	25° - 30°	轻预紧	国产/CN
BK40-C5	BK40固定端	下载	----	1876	40	DF	25° - 30°	轻预紧	国产/CN
BK10-C4	BK10固定端	下载	----	212	10	DF	25° - 30°	中预紧	国产/CN
BK12-C4	BK12固定端	下载	----	243	12	DF	25° - 30°	中预紧	国产/CN
BK15-C4	BK15固定端	下载	----	279	15	DF	25° - 30°	中预紧	国产/CN
BK17-C4	BK17固定端	下载	----	489	17	DF	25° - 30°	中预紧	国产/CN
BK20-C4	BK20固定端	下载	----	538	20	DF	25° - 30°	中预紧	国产/CN
BK25-C4	BK25固定端	下载	----	836	25	DF	25° - 30°	中预紧	国产/CN
BK30-C4	BK30固定端	下载	----	1203	30	DF	25° - 30°	中预紧	国产/CN
BK35-C4	BK35固定端	下载	----	1488	35	DF	25° - 30°	中预紧	国产/CN
BK40-C4	BK40固定端	下载	----	1876	40	DF	25° - 30°	中预紧	国产/CN

每页显示条

共 28 条
