正时皮带驱动型直线模组
正时皮带驱动型直线模组覆盖 TKB、TKR、TKS-B 三个系列，面向高速、长行程和多轴组合应用，并提供滚轮导向及全密封结构选项。
特征
- 正时皮带驱动型直线模组覆盖 TKB、TKR、TKS-B 三个系列。
- 产品线面向高速、长行程运动，包含直线导轨同步带、滚轮导向同步带和全密封同步带方案。
- TKR 可用于单轴或多轴搭建组合；TKS-B 通过侧护板和钢带形成更完整的防护结构。
正时皮带驱动产品线总览：
| 系列 | 导向 / 结构 | 驱动与防护 | 精度 / 速度 | 产品定位 |
|---|---|---|---|---|
| TKB | 高刚性铝基座，滚动直线导轨导向。 | 时规皮带驱动，同步轮传动，配护盖。 | 重复定位精度：±0.1 mm 最大行程：3700 mm 最高速度：2 m/sec | 铝基座同步带 + 直线导轨结构，适合高速、较长行程运动。 |
| TKR | 滚轮导向，轨梁合一铝基座。 | 同步轮 + 同步带驱动。 | 覆盖 TKR40/60/80/100 速度：0-2 m/s 加速度：0-10 m/s² 重复定位精度：±0.1 mm | 高速滚轮直线模组，可单轴使用，也可搭建多轴组合。 |
| TKS-B | 全密封铝基座，滚动直线导轨导向。 | 时规皮带驱动，侧护板 + 钢带密封。 | 重复定位精度：±0.1 mm 最大行程：3700 mm 最高速度：2 m/sec | 全密封同步带方案，兼顾长行程、高速度和防尘防飞溅。 |
结构示意：

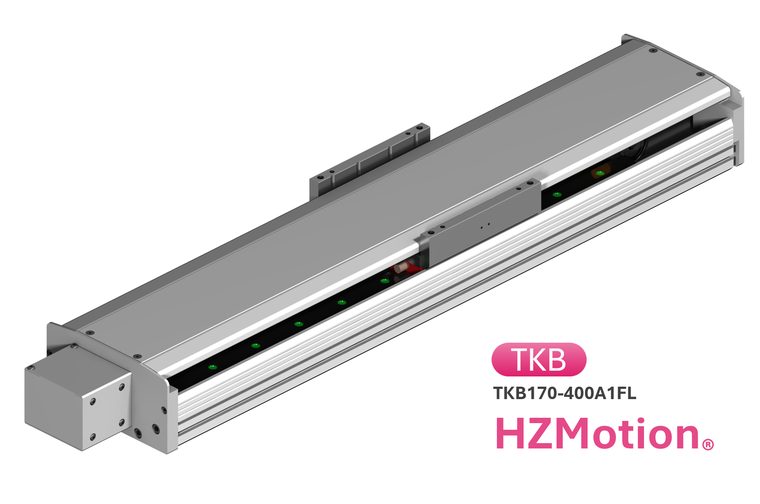

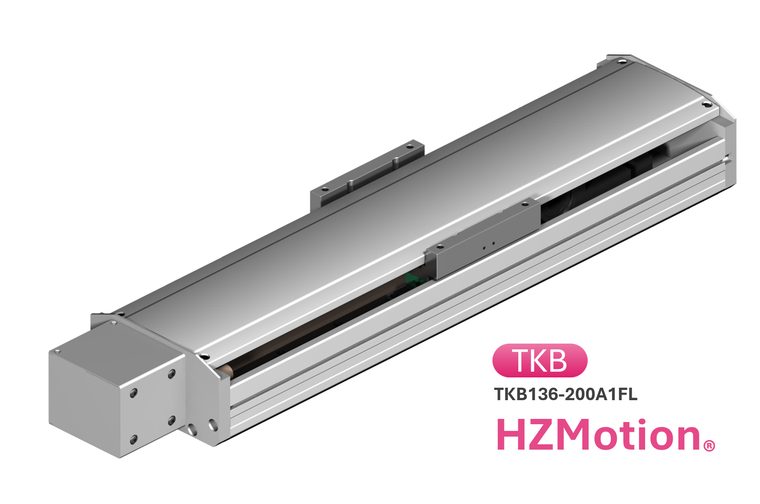

TKB

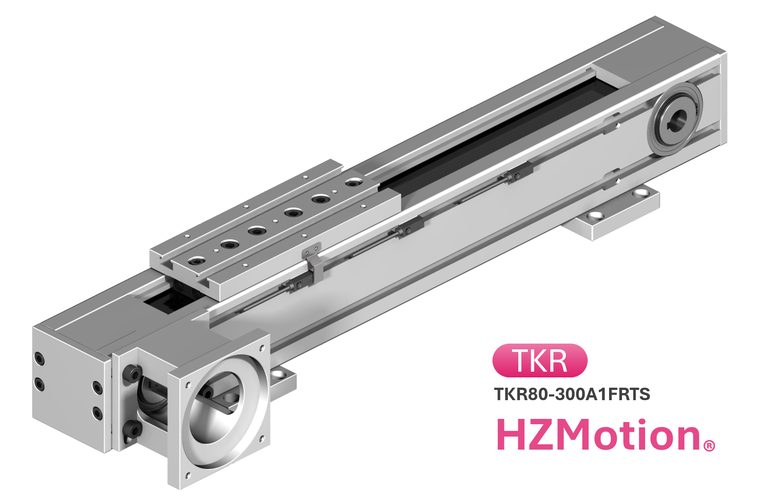

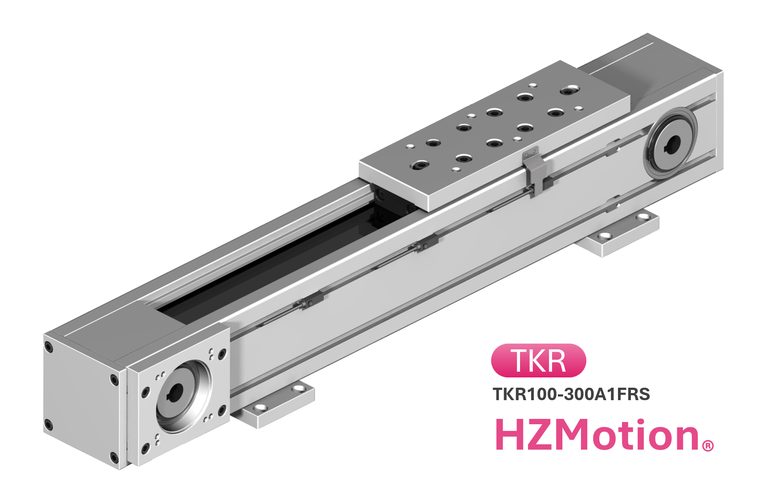

TKR

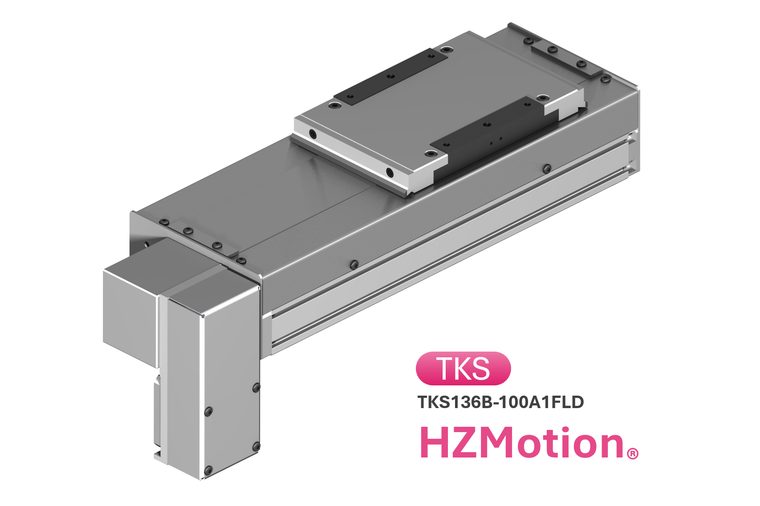

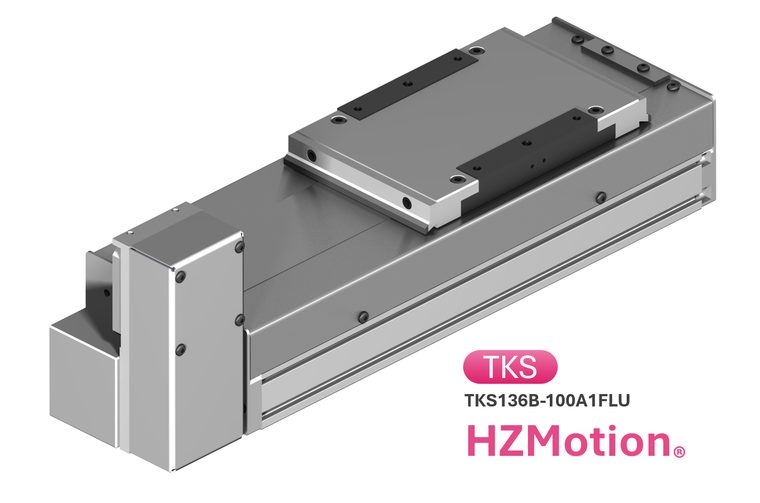

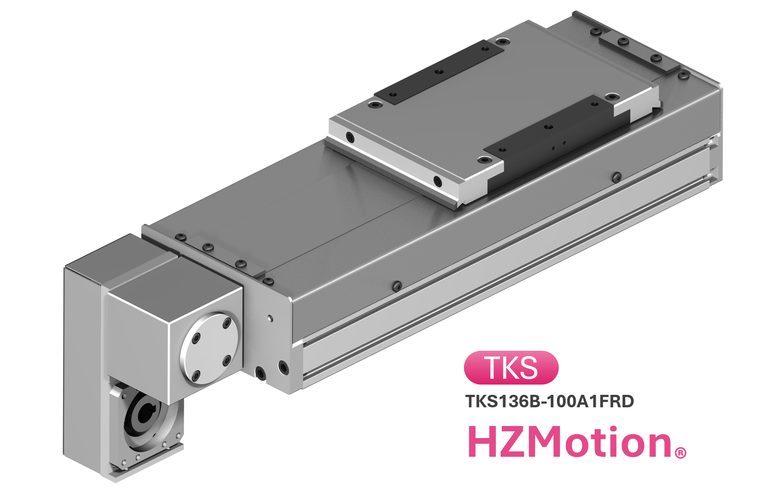

TKS-B
应用
适用于高速搬运、工业分拣、码垛、长行程自动化轴及多轴搬运系统。最终选型应结合负载、行程、速度和寿命计算确认。
