AK型

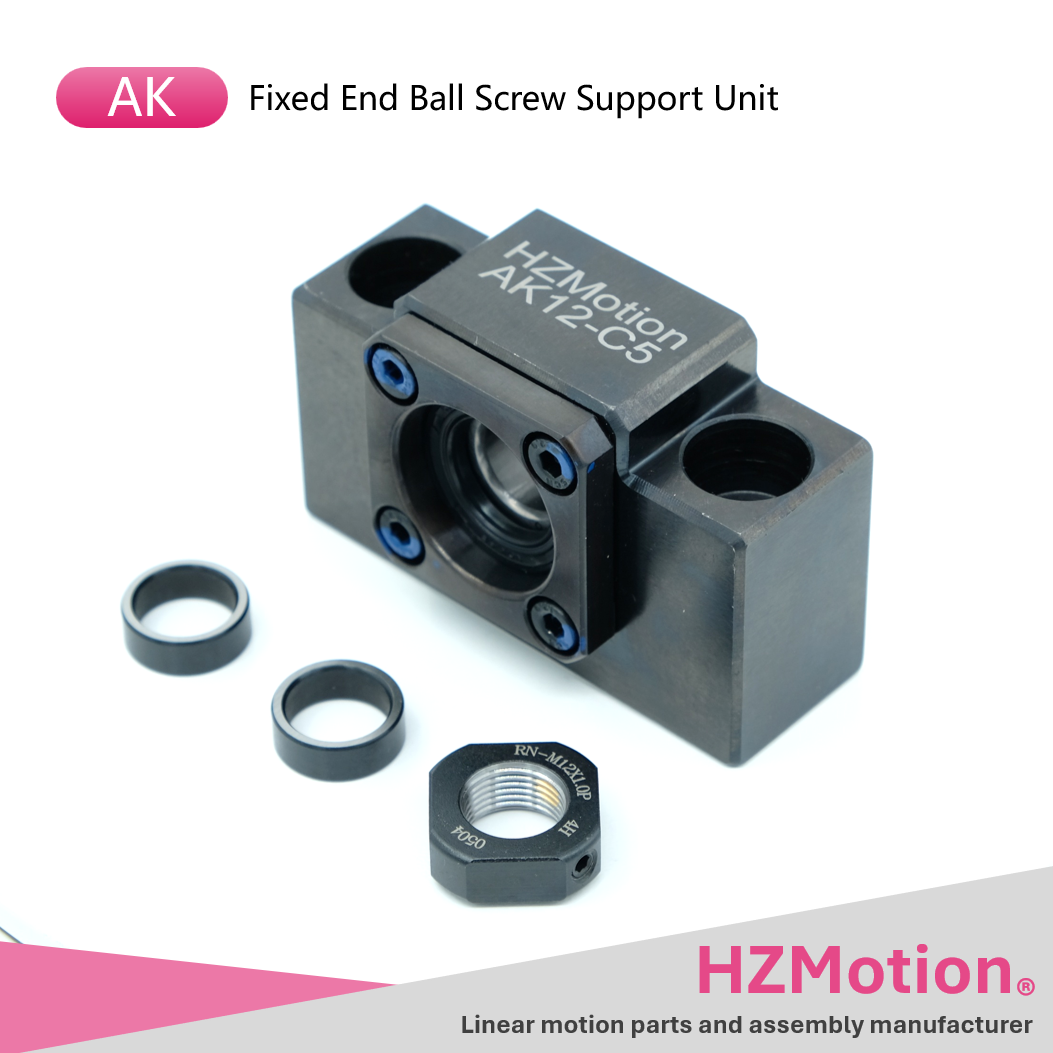

AK型属于一般型固定端。本页用于承接该系列下的具体型号、图纸、3D 模型和购物车操作。

返回上一级一般型固定端

产品规格

内容清单

内容清单

零件号	名称	单位	数量
1-(1)	轴承座本体	件	1
1-(2)	轴承	对	1
1-(3)	轴承盖	件	1
1-(4)	密封圈	件	2
1-(5)	六角螺钉	件	4
2	锁紧螺母（带紧定螺钉）	件	1
3	隔套	件	2

滚珠丝杠接口尺寸

滚珠丝杠接口尺寸

滚珠丝杠接口尺寸	AK10	AK12	AK15	AK20	AK25
d1(g6)	10	12	15	20	25
A	8	10	12	17	25
e	36	36	48	64	76
f	15	15	20	25	30
M	M10x1	M12x1	M15x1	M20x1	M25x1.5
S	12	12	13	16	20

尺寸单位：[mm]

支撑单元尺寸

支撑单元尺寸

型号 Model	d1	L	L1	L2	L3	L4	B	H	b ±0.02	h ±0.02	B1	H1	P	C1	C2	X	Y	Z	m	T	C	轴承型号（E 系列除外）
AK10	10	24	6	29.5	6	11.5	70	43	35	25	36	35	52	-	-	9	14	11	M3	17	5.5	7000A
AK12	12	24	6	29.5	6	11.5	70	43	35	25	36	35	52	-	-	9	14	111	M4	19	5.5	7001A
AK15	15	25	6	36	5	17.5	80	49	40	30	41	40	60	-	-	11	17	15	M4	22	10	7002A
AK20	20	42	10	50	10	11	95	58	47.5	30	56	45	75	22	10	11	17	15	M4	30	11	7004A
AK25	25	48	12	59	14	9	105	68	52.5	35	66	25	85	30	9	11	-	-	M5	35	14	7205A

尺寸单位：[mm]

产品型号 / 目录图纸

零件号	描述	3D 模型	价格	最大轴向负荷 (kgf)	轴颈 (mm)	轴承配组	轴承接触角	轴承预紧	轴承原产地
AK10-C3	AK10固定端	下载	----	212	10	DF	25° - 30°	轻预紧	进口/JP
AK12-C3	AK12固定端	下载	----	243	12	DF	25° - 30°	轻预紧	进口/JP
AK15-C3	AK15固定端	下载	----	279	15	DF	25° - 30°	轻预紧	进口/JP
AK20-C3	AK20固定端	下载	----	677	20	DF	25° - 30°	轻预紧	进口/JP
AK25-C3	AK25固定端	下载	----	836	25	DF	25° - 30°	轻预紧	进口/JP
AK10-C5	AK10固定端	下载	----	212	10	DF	25° - 30°	轻预紧	国产/CN
AK12-C5	AK12固定端	下载	----	243	12	DF	25° - 30°	轻预紧	国产/CN
AK15-C5	AK15固定端	下载	----	279	15	DF	25° - 30°	轻预紧	国产/CN
AK20-C5	AK20固定端	下载	----	677	20	DF	25° - 30°	轻预紧	国产/CN
AK25-C5	AK25固定端	下载	----	836	25	DF	25° - 30°	轻预紧	国产/CN
AK10-C4	AK10固定端	下载	----	212	10	DF	25° - 30°	轻预紧	国产/CN
AK12-C4	AK12固定端	下载	----	243	12	DF	25° - 30°	轻预紧	国产/CN
AK15-C4	AK15固定端	下载	----	279	15	DF	25° - 30°	轻预紧	国产/CN
AK20-C4	AK20固定端	下载	----	677	20	DF	25° - 30°	轻预紧	国产/CN
AK25-C4	AK25固定端	下载	----	836	25	DF	25° - 30°	轻预紧	国产/CN
