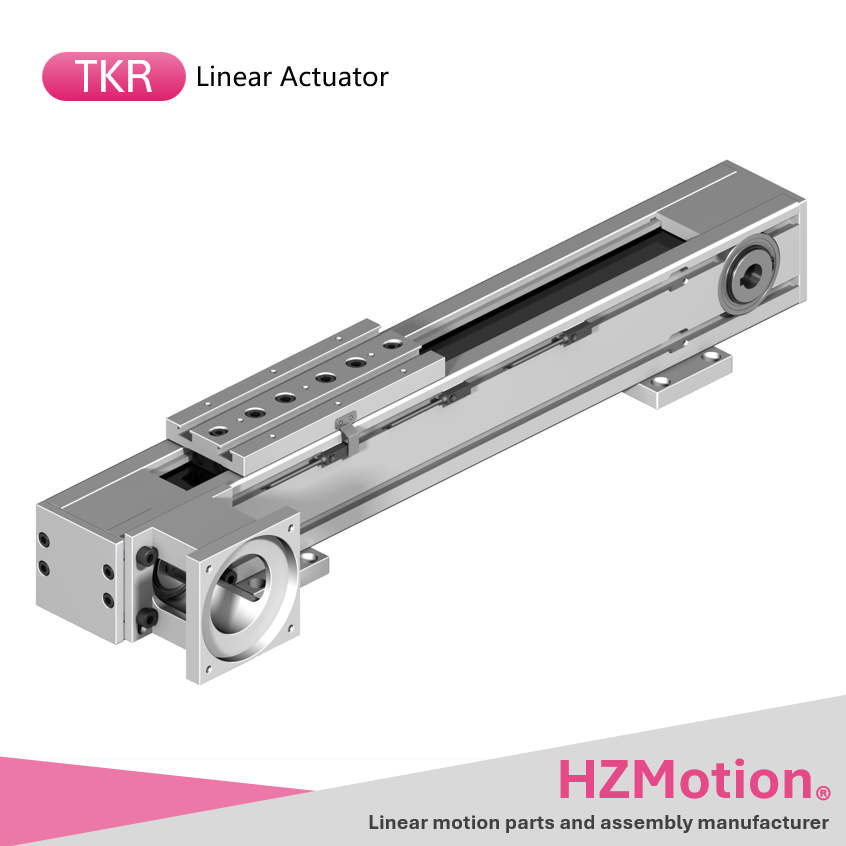

产品规格
图纸与尺寸表格

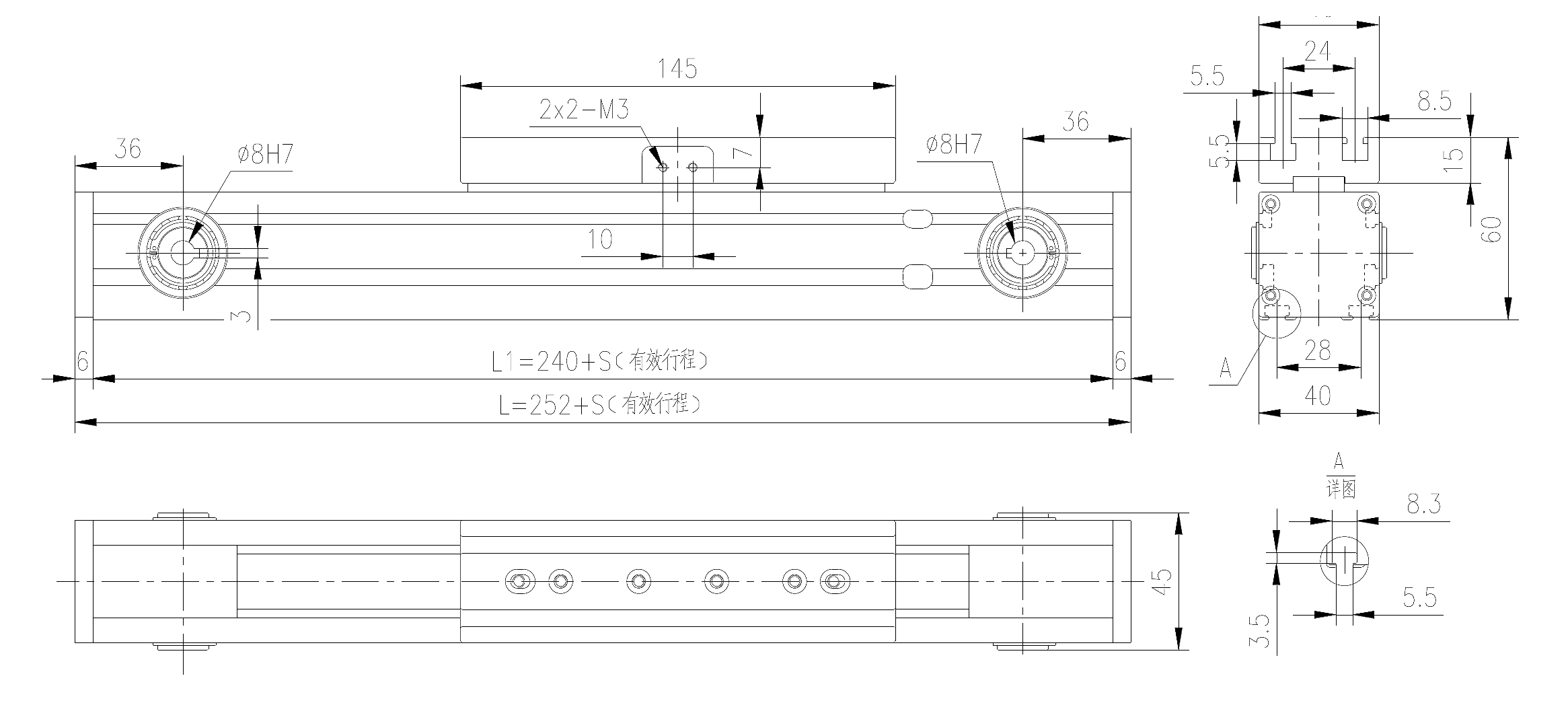

TKR40
性能参数
| 规格型号 | 带型 | 带宽 (mm) | 导程 (mm) | 最大基座长度 (mm) | 直线速度 (m/s) | 加速度 (m/s²) | 直度/扭拧度 (mm) | 重复定位精度 (mm) |
|---|---|---|---|---|---|---|---|---|
| TKR40 | HTD3M | 20 | 84 | ≤4000 | 0-2 | 0-10 | 0.1/300 | ±0.1 |
额定负载
| 型号 | 静/动 Fy (N) | 静/动 Fz (N) | 静/动 Mx (N·m) | 静/动 My (N·m) | 静/动 Mz (N·m) |
|---|---|---|---|---|---|
| TKR40 | 1260/890 | 915/720 | 10.2/6.2 | 15.8/8.9 | 16.1/12.0 |
尺寸表格
| 型号 | 有效行程 S (mm) | 基座长度 L1 (mm) | 模组长度 L (mm) |
|---|---|---|---|
| TKR40 | 50-3700 | 240+S | 252+S |

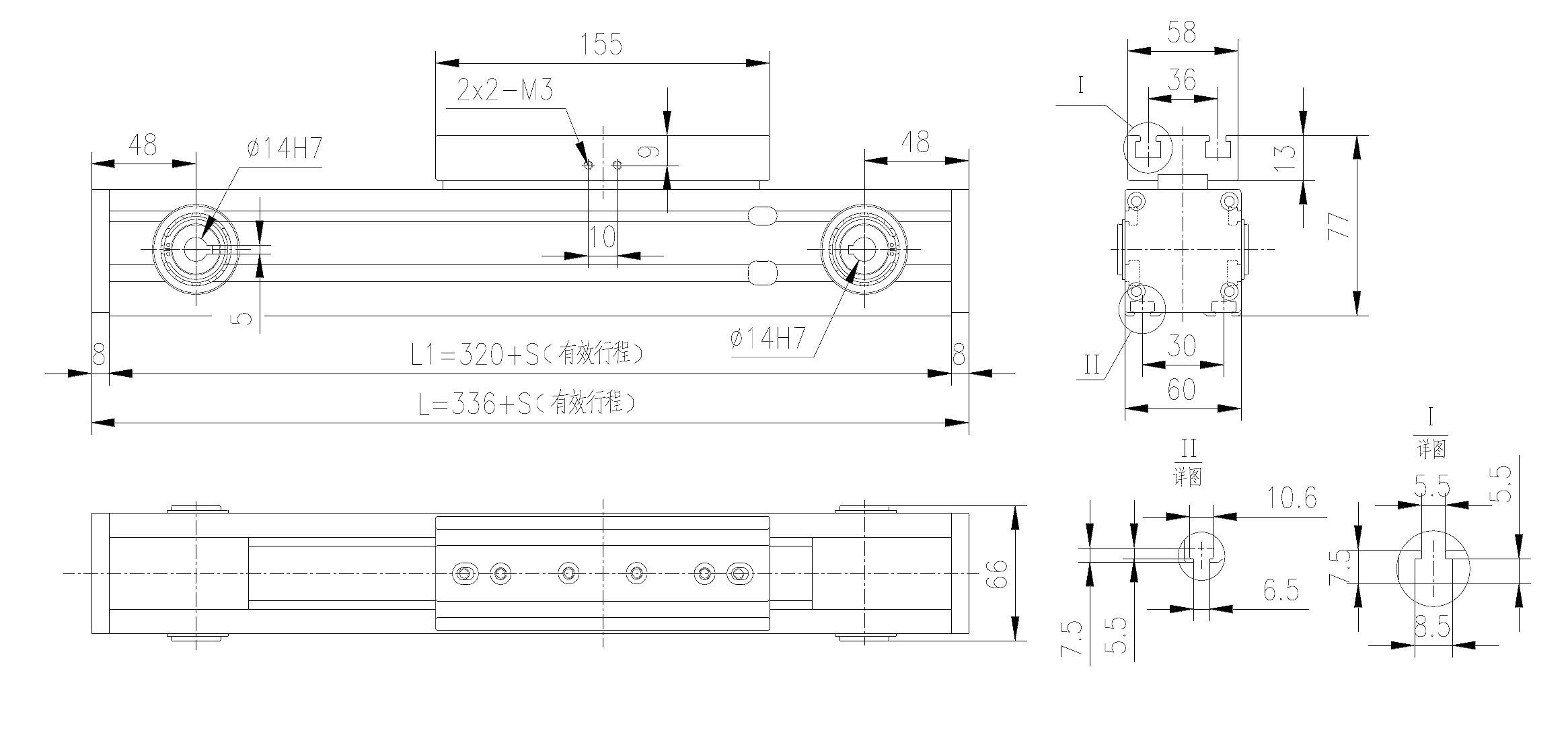

TKR60
性能参数
| 规格型号 | 带型 | 带宽 (mm) | 导程 (mm) | 最大基座长度 (mm) | 直线速度 (m/s) | 加速度 (m/s²) | 直度/扭拧度 (mm) | 重复定位精度 (mm) |
|---|---|---|---|---|---|---|---|---|
| TKR60 | HTD5M | 30 | 120 | ≤4000 | 0-2 | 0-10 | 0.1/300 | ±0.1 |
额定负载
| 型号 | 静/动 Fy (N) | 静/动 Fz (N) | 静/动 Mx (N·m) | 静/动 My (N·m) | 静/动 Mz (N·m) |
|---|---|---|---|---|---|
| TKR60 | 1930/1680 | 1485/1100 | 22.7/13.7 | 30.8/17.4 | 32.4/24.1 |
尺寸表格
| 型号 | 有效行程 S (mm) | 基座长度 L1 (mm) | 模组长度 L (mm) |
|---|---|---|---|
| TKR60 | 50-3600 | S+320 | S+336 |

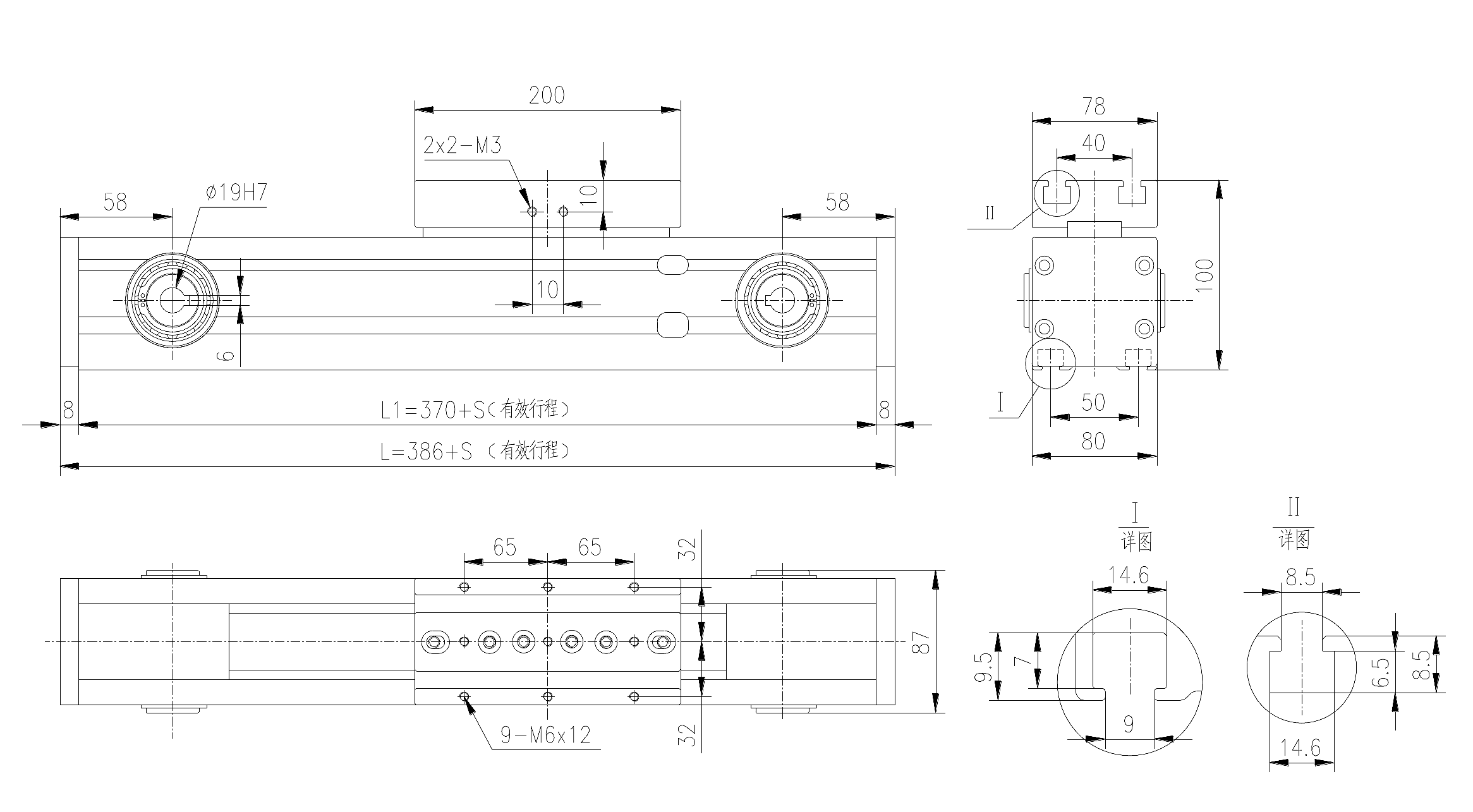

TKR80
性能参数
| 规格型号 | 带型 | 带宽 (mm) | 导程 (mm) | 最大基座长度 (mm) | 直线速度 (m/s) | 加速度 (m/s²) | 直度/扭拧度 (mm) | 重复定位精度 (mm) |
|---|---|---|---|---|---|---|---|---|
| TKR80 | HTD5M | 40 | 150 | ≤4000 | 0-2 | 0-10 | 0.1/300 | ±0.1 |
额定负载
| 型号 | 静/动 Fy (N) | 静/动 Fz (N) | 静/动 Mx (N·m) | 静/动 My (N·m) | 静/动 Mz (N·m) |
|---|---|---|---|---|---|
| TKR80 | 3180/2280 | 2430/1780 | 33.2/18.4 | 64/40.9 | 67.2/48.3 |
尺寸表格
| 型号 | 有效行程 S (mm) | 基座长度 L1 (mm) | 模组长度 L (mm) |
|---|---|---|---|
| TKR80 | 50-3600 | S+370 | S+386 |

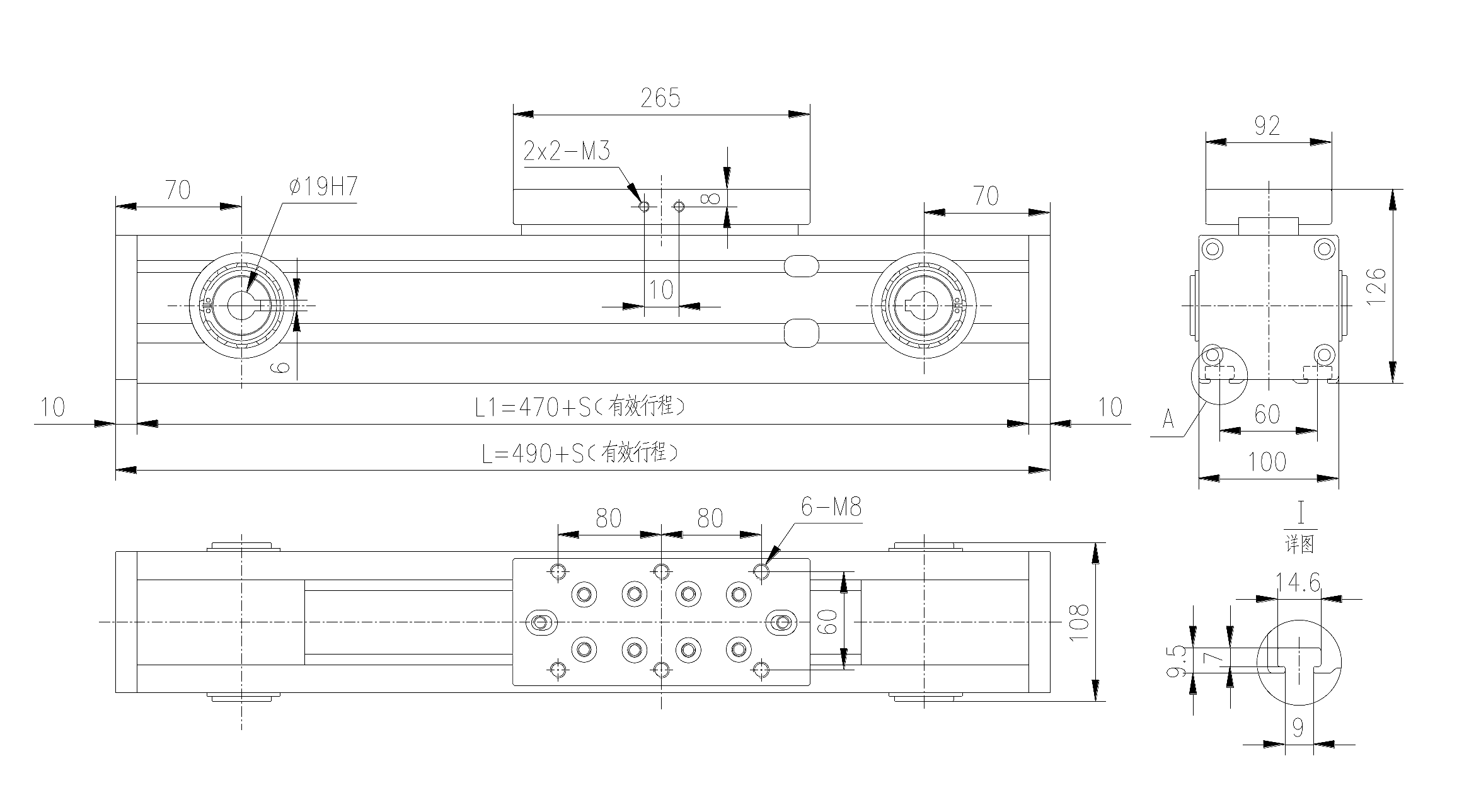

TKR100
性能参数
| 规格型号 | 带型 | 带宽 (mm) | 导程 (mm) | 最大基座长度 (mm) | 直线速度 (m/s) | 加速度 (m/s²) | 直度/扭拧度 (mm) | 重复定位精度 (mm) |
|---|---|---|---|---|---|---|---|---|
| TKR100 | HTD5M | 60 | 180 | ≤4000 | 0-2 | 0-10 | 0.1/300 | ±0.1 |
额定负载
| 型号 | 静/动 Fy (N) | 静/动 Fz (N) | 静/动 Mx (N·m) | 静/动 My (N·m) | 静/动 Mz (N·m) |
|---|---|---|---|---|---|
| TKR100 | 4452/3120 | 3645/3000 | 76.8/33.4 | 115.2/73.6 | 118.7/86.8 |
尺寸表格
| 型号 | 有效行程 S (mm) | 基座长度 L1 (mm) | 模组长度 L (mm) |
|---|---|---|---|
| TKR100 | 50-3500 | S+470 | S+490 |
除特别注明外，尺寸单位为 mm。
产品型号 / 目录图纸
| 零件号 | 描述 | 3D 模型 | 价格 | 基座结构 | 推荐载荷 (kg) | 基座宽度 (mm) | 有效行程 | 最大运行速度 (mm/s) |
|---|---|---|---|---|---|---|---|---|
| TKR40-100A1F0 | TKR40-100A1F0 高速内藏导向同步带直线模组 | 下载 |
---- | 铝 | 73 | 40 | 100 | 2000 |
| TKR40-1600A2F0 | TKR40-1600A2F0 高速内藏导向同步带直线模组 | 下载 |
---- | 铝 | 73 | 40 | 1600 | 2000 |
| TKR60-100A1-FR | TKR60-100A1-FR 高速内藏导向同步带直线模组 | 下载 |
---- | 铝 | 112 | 60 | 100 | 2000 |
| TKR60-700A1-FRT | TKR60-700A1-FRT 高速内藏导向同步带直线模组 | 下载 |
---- | 铝 | 112 | 60 | 700 | 2000 |
| TKR60-1600A1F1 | TKR60-1600A1F1 高速内藏导向同步带直线模组 | 下载 |
---- | 铝 | 112 | 60 | 1600 | 2000 |
| TKR60-1600A2F1 | TKR60-1600A2F1 高速内藏导向同步带直线模组 | 下载 |
---- | 铝 | 112 | 60 | 1600 | 2000 |
| TKR80-100A1FLT | TKR80-100A1FLT 高速内藏导向同步带直线模组 | 下载 |
---- | 铝 | 182 | 80 | 100 | 2000 |
| TKR100-100A1FLT | TKR100-100A1FLT 高速内藏导向同步带直线模组 | 下载 |
---- | 铝 | 306 | 100 | 100 | 2000 |
| TKR100-1400A1FL | TKR100-1400A1FL 高速内藏导向同步带直线模组 | 下载 |
---- | 铝 | 306 | 100 | 1400 | 2000 |
| TKR100-1600A1F0 | TKR100-1600A1F0 高速内藏导向同步带直线模组 | 下载 |
---- | 铝 | 306 | 100 | 1600 | 2000 |
| TKR100-2800A1F1S | TKR100-2800A1F1S 高速内藏导向同步带直线模组 | 下载 |
---- | 铝 | 306 | 100 | 2800 | 2000 |
| TKR100-3500A1F1 | TKR100-3500A1F1 高速内藏导向同步带直线模组 | 下载 |
---- | 铝 | 306 | 100 | 3500 | 2000 |
| TKR100-4500A1F1 | TKR100-4500A1F1 高速内藏导向同步带直线模组 | 下载 |
---- | 铝 | 306 | 100 | 4500 | 2000 |
| TKR100-6000A1FL-R4 | TKR100-6000A1FL-R4 高速内藏导向同步带直线模组 | 下载 |
---- | 铝 | 306 | 100 | 6000 | 2000 |
共 14 条
