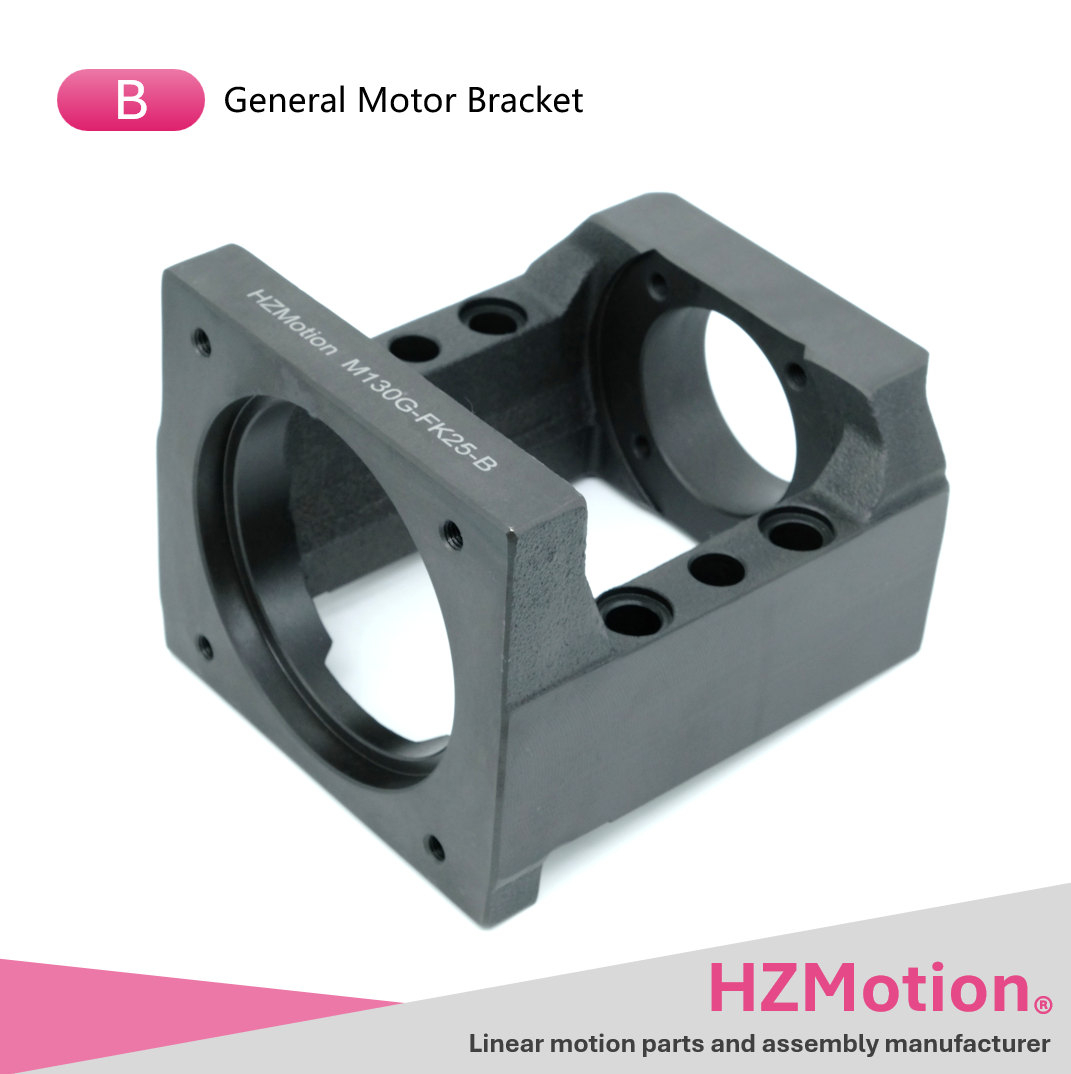

B型产品图片

B型

B型属于普通型马达座。本页用于承接该系列下的具体型号、图纸、3D 模型和购物车操作。

返回上一级普通型马达座

产品规格

尺寸图纸

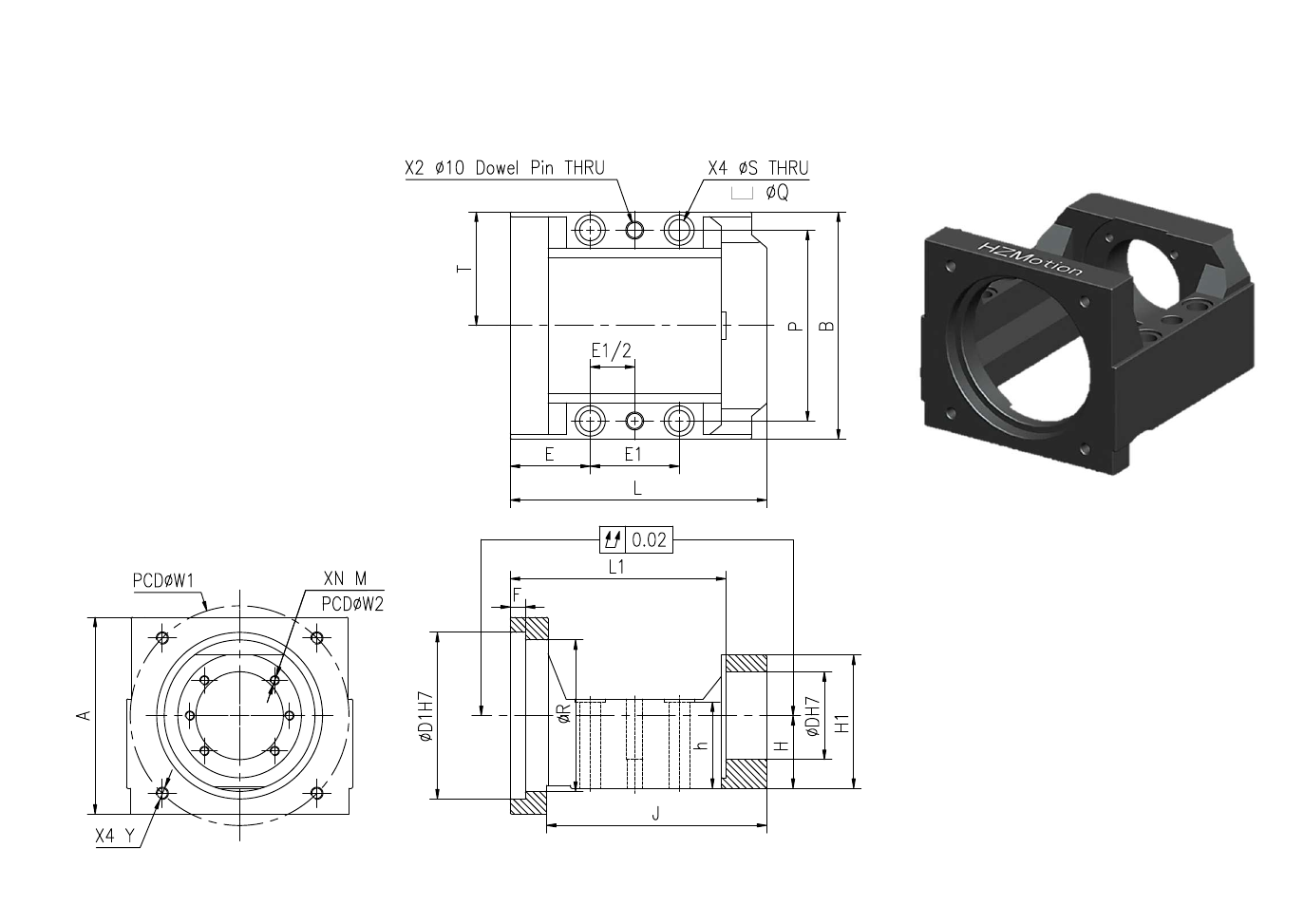

B型马达座尺寸图纸

尺寸表格

型号	D1	W1	Y	D	L	L1	H1	H ±0.02	A	B	P	T	S	Q	h	E	E1	F	J	N	W2	M	R	重量 (kg)	匹配固定端轴承座
M130G-FK20B-B	110	145	M8	57	170	143	88	48	130	150	126	75	14	20		53	59	10	151	4	70	M6	100	6.46	FK20
M130G-MBK15DF-B	110	145	M8	58	170	143	88	48	130	150	126	75	14	20	57	53	59	10	151	8	66	M6	100	6.46	MBK15DF
M130G-MBK17DF-B	110	145	M8	58	170	143	88	48	130	150	126	75	14	20	57	53	59	10	151	8	66	M6	100	6.46	MBK17DF
M130G-MBK20DF-B	110	145	M8	58	170	143	88	48	130	150	126	75	14	20		53	59	10	151	8	66	M6	100	6.46	MBK20DF
M116S-FK25-B	110	130	M8	63	167	141	88	48	130	150	126	75	14	20		51	59	10	146	4	80	M8	100	5.9	FK25
M130G-FK25-B	110	145	M8	63	170	143	88	48	130	150	126	75	14	20	57	53	59	10	151	4	80	M8	100	6.23	FK25
M130G-FK25-L-B	110	145	M8	63	170	143	88	48	130	150	126	75	14	20		55	70	10	151	4	80	M8	100	6.23	FK25
M180H-WBK25DF-B	114.3	200	M12	85	230	189	101	51	180	200	170	100	18	26	61	75	75	通孔	191	6	110	M10	114.3	14	WBK25DF
M180H-WBK25DFD-B	114.3	200	M12	85	230	189	101	51	180	200	170	100	18	26	61	75	75	通孔	191	6	110	M10	114.3	14	WBK25DFD
M180H-WBK30DF-B	114.3	200	M12	85	230	189	101	51	180	200	170	100	18	26	61	75	75	通孔	191	6	110	M10	114.3	14	WBK30DF
M180H-WBK30DFD-B	114.3	200	M12	85	230	189	101	51	180	200	170	100	18	26	61	75	75	通孔	191	6	110	M10	114.3	14	WBK30DFD

尺寸单位：mm；重量单位：kg。

产品型号 / 目录图纸

零件号	描述	3D 模型	价格	马达法兰	是否集成轴承	适配轴承座	安装轴颈(mm)	轴承接触角	轴承配组	轴承预紧	最大轴向负载 (kgf)	轴承原产地
M116S-FK25-B	B系列普通型马达座	下载	----	116S	否 / No	FK25	N/A	N/A	N/A	N/A	N/A	N/A
M130G-FK20-B	B系列普通型马达座	下载	----	130G	否 / No	FK20	N/A	N/A	N/A	N/A	N/A	N/A
M130G-MBK15DF-B	B系列普通型马达座	下载	----	130G	否 / No	MBK15DF	N/A	N/A	N/A	N/A	N/A	N/A
M130G-MBK17DF-B	B系列普通型马达座	下载	----	130G	否 / No	MBK17DF	N/A	N/A	N/A	N/A	N/A	N/A
M130G-MBK20DF-B	B系列普通型马达座	下载	----	130G	否 / No	MBK20DF	N/A	N/A	N/A	N/A	N/A	N/A
M130G-FK25-B	B系列普通型马达座	下载	----	130G	否 / No	FK25	N/A	N/A	N/A	N/A	N/A	N/A
M130G-FK25-L-B	B系列普通型马达座	下载	----	130G	否 / No	FK25	N/A	N/A	N/A	N/A	N/A	N/A
M180H-WBK25DF-B	B系列普通型马达座	下载	----	180H	否 / No	WBK25DF	N/A	N/A	N/A	N/A	N/A	N/A
M180H-WBK25DFD-B	B系列普通型马达座	下载	----	180H	否 / No	WBK25DFD	N/A	N/A	N/A	N/A	N/A	N/A
M180H-WBK30DF-B	B系列普通型马达座	下载	----	180H	否 / No	WBK30DF	N/A	N/A	N/A	N/A	N/A	N/A
M180H-WBK30DFD-B	B系列普通型马达座	下载	----	180H	否 / No	WBK30DFD	N/A	N/A	N/A	N/A	N/A	N/A

每页显示条

共 11 条
