CRU4xxx型产品图片

CRU4xxx型

CRU4xxx 交叉滚子直线滑台，手册行程范围 50-185 mm。

返回上一级交叉滚子直线滑台

产品规格

图纸与尺寸表格

CRU4xxx

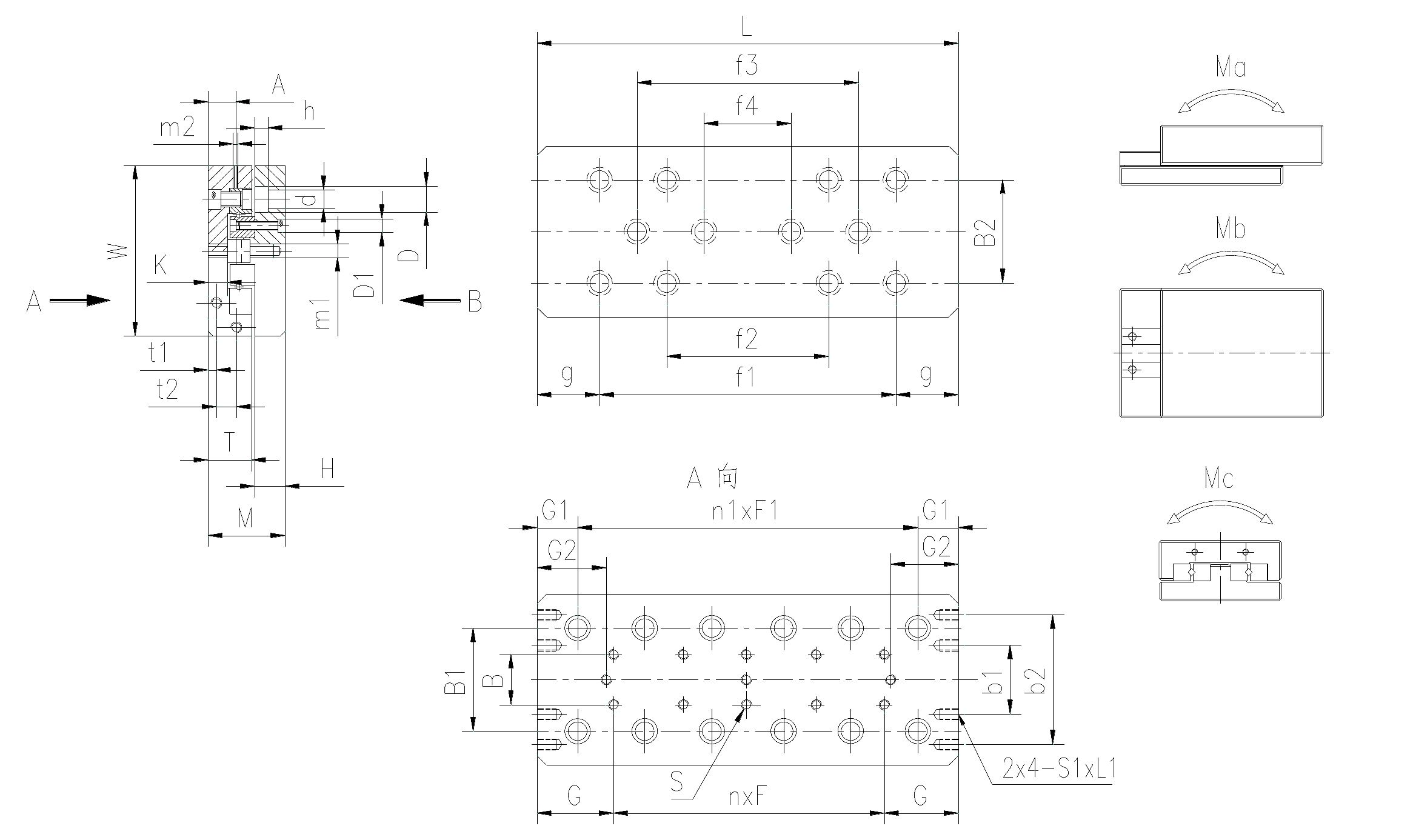

CRU4xxx 技术图纸

主尺寸表格

型号	行程 (mm)	W ±0.1	M ±0.1	L	B	n×F	G	S
CRU4085	50	80	35	85	40	-	42.5	M5×0.8
CRU4125	75	80	35	125	40	1×40	42.5	M5×0.8
CRU4165	105	80	35	165	40	2×40	42.5	M5×0.8
CRU4205	135	80	35	205	40	3×40	42.5	M5×0.8
CRU4245	155	80	35	245	40	4×40	42.5	M5×0.8
CRU4285	185	80	35	285	40	5×40	42.5	M5×0.8

侧面安装尺寸

型号	B1	n1×F1	G1	G2	b1	t1	S1×L1	T	H	K	d×D×h	D1	m1	A	m2
CRU4085	53	1×40	23	10.5	55	6.5	M3×0.5×6	24	11	13	5.5×9.5×6	9.5	M4	18.5	M4
CRU4125	53	2×40	23	18	55	6.5	M3×0.5×6	24	11	13	5.5×9.5×6	9.5	M4	18.5	M4
CRU4165	53	3×40	23	23	55	6.5	M3×0.5×6	24	11	13	5.5×9.5×6	9.5	M4	18.5	M4
CRU4205	53	4×40	23	30.5	55	6.5	M3×0.5×6	24	11	13	5.5×9.5×6	9.5	M4	18.5	M4
CRU4245	53	5×40	23	38	55	6.5	M3×0.5×6	24	11	13	5.5×9.5×6	9.5	M4	18.5	M4
CRU4285	53	6×40	23	43	55	6.5	M3×0.5×6	24	11	13	5.5×9.5×6	9.5	M4	18.5	M4

基座尺寸与额定载荷

型号	B2	f1	f2	f3	f4	g	Z	C	C0	Ma	Mb	Mc
CRU4085	60	65	-	-	-	10	7	3.5	5	48.7	33.7	64
CRU4125	60	80	-	-	-	22.5	11	5.2	8	101	79.1	107
CRU4165	60	120	-	-	-	22.5	14	6.8	11	153	125	150
CRU4205	60	160	80	-	-	22.5	18	8.1	15	239	204	193
CRU4245	60	200	120	-	-	22.5	22	9.4	18	344	302	235
CRU4285	60	240	160	-	-	22.5	26	11	21	468	418	278

除特别注明外，尺寸单位为 mm。

产品型号 / 目录图纸

零件号	描述	3D 模型	价格	推荐载荷(kg)	台宽W(mm)	台高M(mm)	台长L(mm)	行程(mm)	动载C(kN)	静载C0(kN)
CRU4085	CRU4085 交叉滚子直线滑台，无内置驱动，有限行程交叉滚子 V 形导轨	下载	----	71	80	35	85	50	3.5	5
CRU4125	CRU4125 交叉滚子直线滑台，无内置驱动，有限行程交叉滚子 V 形导轨	下载	----	106	80	35	125	75	5.2	8
CRU4165	CRU4165 交叉滚子直线滑台，无内置驱动，有限行程交叉滚子 V 形导轨	下载	----	139	80	35	165	105	6.8	11
CRU4205	CRU4205 交叉滚子直线滑台，无内置驱动，有限行程交叉滚子 V 形导轨	下载	----	165	80	35	205	135	8.1	15
CRU4245	CRU4245 交叉滚子直线滑台，无内置驱动，有限行程交叉滚子 V 形导轨	下载	----	192	80	35	245	155	9.4	18
CRU4285	CRU4285 交叉滚子直线滑台，无内置驱动，有限行程交叉滚子 V 形导轨	下载	----	224	80	35	285	185	11	21
