CRU3xxx 交叉滚子直线滑台，手册行程范围 30-130 mm。

返回上一级交叉滚子直线滑台

产品规格

图纸与尺寸表格

CRU3xxx

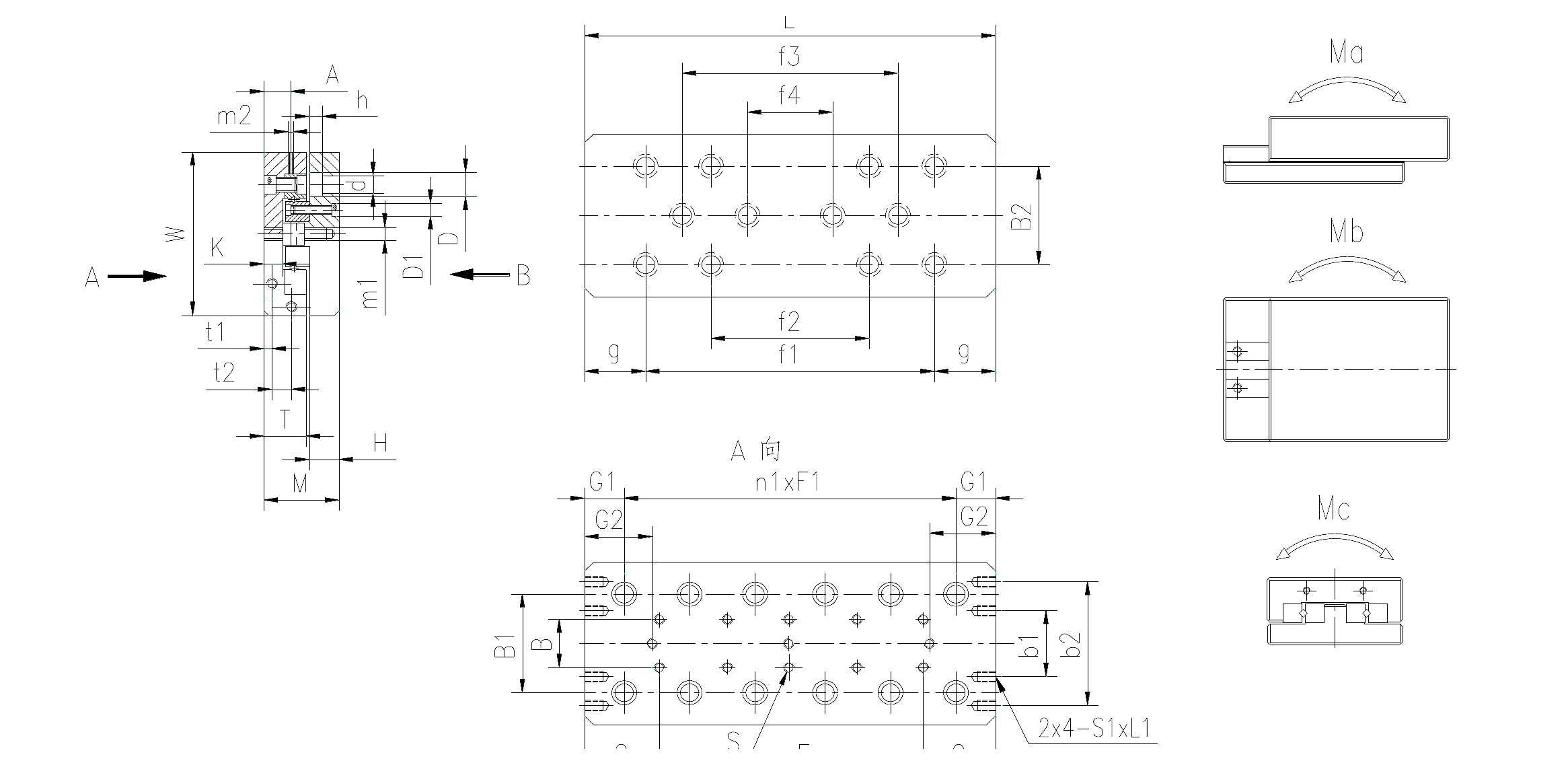

CRU3xxx 技术图纸

主尺寸表格

型号	行程 (mm)	W ±0.1	M ±0.1	L	B	n×F	G	S
CRU3055	30	60	28	55	25	-	27.5	M4×0.7
CRU3080	45	60	28	80	25	1×25	27.5	M4×0.7
CRU3105	60	60	28	105	25	2×25	27.5	M4×0.7
CRU3130	75	60	28	130	25	3×25	27.5	M4×0.7
CRU3155	90	60	28	155	25	4×25	27.5	M4×0.7
CRU3180	105	60	28	180	25	5×25	27.5	M4×0.7
CRU3205	130	60	28	205	25	6×25	27.5	M4×0.7

侧面安装尺寸

型号	B1	n1×F1	G1	G2	b1	t1	S1×L1	T	H	K	d×D×h	D1	m1	A	m2
CRU3055	39	1×25	15	5.5	40	5.5	M3×0.5×6	18.5	9	10	4.5×7.5×5.5	7.5	M4	14.5	M4
CRU3080	39	2×25	15	10.5	40	5.5	M3×0.5×6	18.5	9	10	4.5×7.5×5.5	7.5	M4	14.5	M4
CRU3105	39	3×25	15	15.5	40	5.5	M3×0.5×6	18.5	9	10	4.5×7.5×5.5	7.5	M4	14.5	M4
CRU3130	39	4×25	15	20.5	40	5.5	M3×0.5×6	18.5	9	10	4.5×7.5×5.5	7.5	M4	14.5	M4
CRU3155	39	5×25	15	25.5	40	5.5	M3×0.5×6	18.5	9	10	4.5×7.5×5.5	7.5	M4	14.5	M4
CRU3180	39	6×25	15	30.5	40	5.5	M3×0.5×6	18.5	9	10	4.5×7.5×5.5	7.5	M4	14.5	M4
CRU3205	39	7×25	15	30.5	40	5.5	M3×0.5×6	18.5	9	10	4.5×7.5×5.5	7.5	M4	14.5	M4

基座尺寸与额定载荷

型号	B2	f1	f2	f3	f4	g	Z	C	C0	Ma	Mb	Mc
CRU3055	40	35	-	-	-	10	6	1.47	1.67	9.85	6.54	15.5
CRU3080	40	60	-	-	-	10	10	2.06	2.75	22.2	17	25.6
CRU3105	40	85	-	-	-	10	13	2.35	3.33	34.8	28.1	31.1
CRU3130	40	110	-	-	-	10	17	2.94	4.41	55.8	47.1	41.2
CRU3155	40	135	-	85	-	10	20	3.53	5.49	74.7	64.6	51.2
CRU3180	40	160	-	110	-	10	24	4.02	6.57	104	92.3	61.3
CRU3205	40	185	85	135	-	10	26	4.22	7.16	120	107	66.8

除特别注明外，尺寸单位为 mm。

产品型号 / 目录图纸

零件号	描述	3D 模型	价格	推荐载荷(kg)	台宽W(mm)	台高M(mm)	台长L(mm)	行程(mm)	动载C(kN)	静载C0(kN)
CRU3055	CRU3055 交叉滚子直线滑台，无内置驱动，有限行程交叉滚子 V 形导轨	下载	----	30	60	28	55	30	1.47	1.67
CRU3080	CRU3080 交叉滚子直线滑台，无内置驱动，有限行程交叉滚子 V 形导轨	下载	----	42	60	28	80	45	2.06	2.75
CRU3105	CRU3105 交叉滚子直线滑台，无内置驱动，有限行程交叉滚子 V 形导轨	下载	----	48	60	28	105	60	2.35	3.33
CRU3130	CRU3130 交叉滚子直线滑台，无内置驱动，有限行程交叉滚子 V 形导轨	下载	----	60	60	28	130	75	2.94	4.41
CRU3155	CRU3155 交叉滚子直线滑台，无内置驱动，有限行程交叉滚子 V 形导轨	下载	----	72	60	28	155	90	3.53	5.49
CRU3180	CRU3180 交叉滚子直线滑台，无内置驱动，有限行程交叉滚子 V 形导轨	下载	----	82	60	28	180	105	4.02	6.57
CRU3205	CRU3205 交叉滚子直线滑台，无内置驱动，有限行程交叉滚子 V 形导轨	下载	----	86	60	28	205	130	4.22	7.16
