HZM240型产品图片

HZM240型

基座宽度 240 mm 的 HZM 数控工作台系列。

返回上一级重载型工作台

产品规格

图纸与尺寸表格

HZM240 标准型

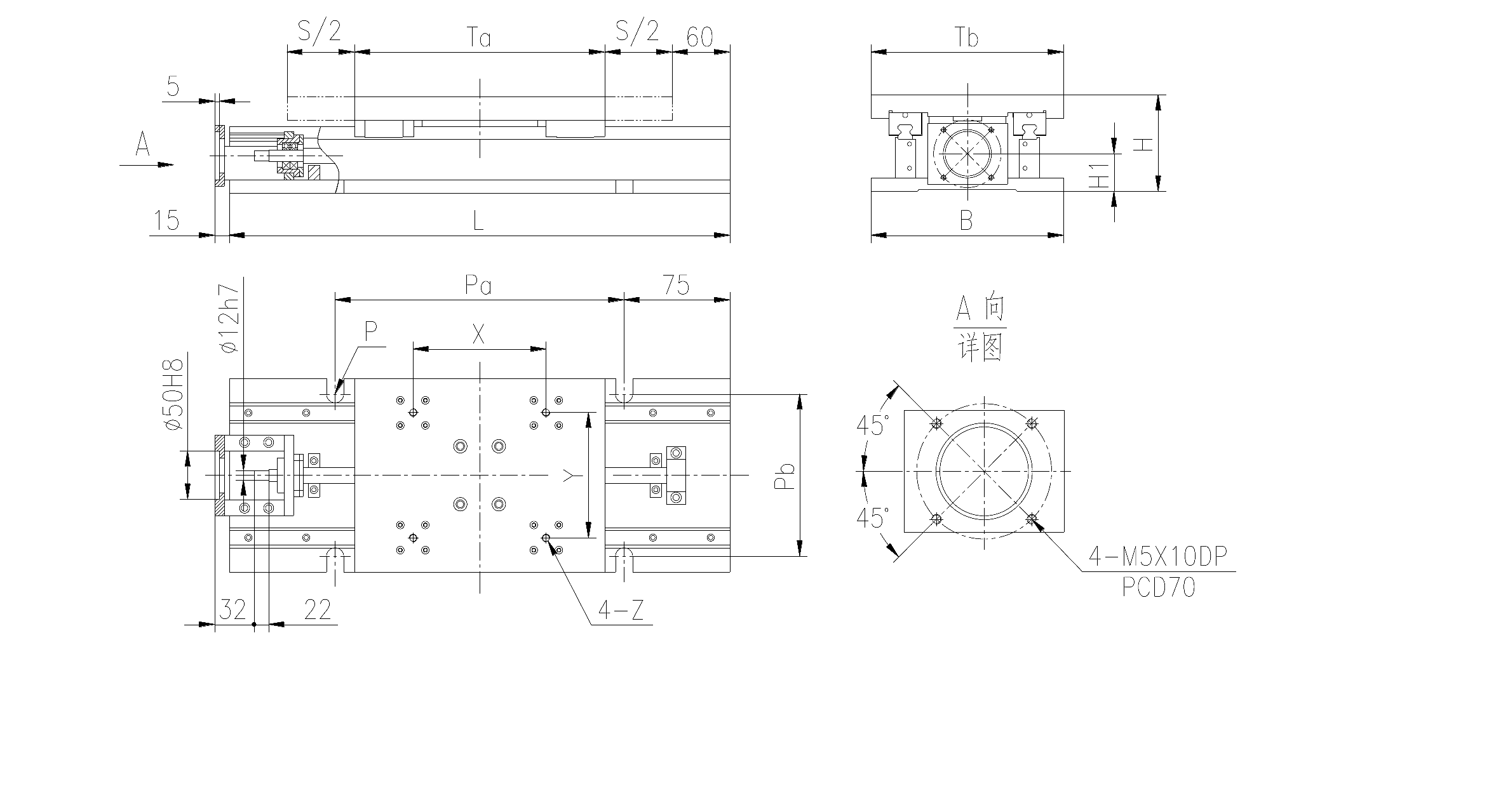

HZM240 标准型技术图纸

尺寸表格

型号	有效行程 S (mm)	总长 L (mm)	台面宽 B (mm)	总高 H (mm)	中心高 H1 (mm)	安装孔 P	Pa (mm)	Pb (mm)	Ta (mm)	Tb (mm)	X (mm)	Y (mm)	Z	重量 (kg)
HZM240-200	200	560	240	110	51	4-R9	410	210	240	240	150	150	M8X16	58
HZM240-250	250	610	240	110	51	4-R9	460	210	240	240	150	150	M8X16	64
HZM240-300	300	660	240	110	51	4-R9	510	210	240	240	150	150	M8X16	70
HZM240-350	350	710	240	110	51	4-R9	560	210	240	240	150	150	M8X16	76
HZM240-400	400	760	240	110	51	4-R9	610	210	240	240	150	150	M8X16	82

HZM240 伸缩防护罩型

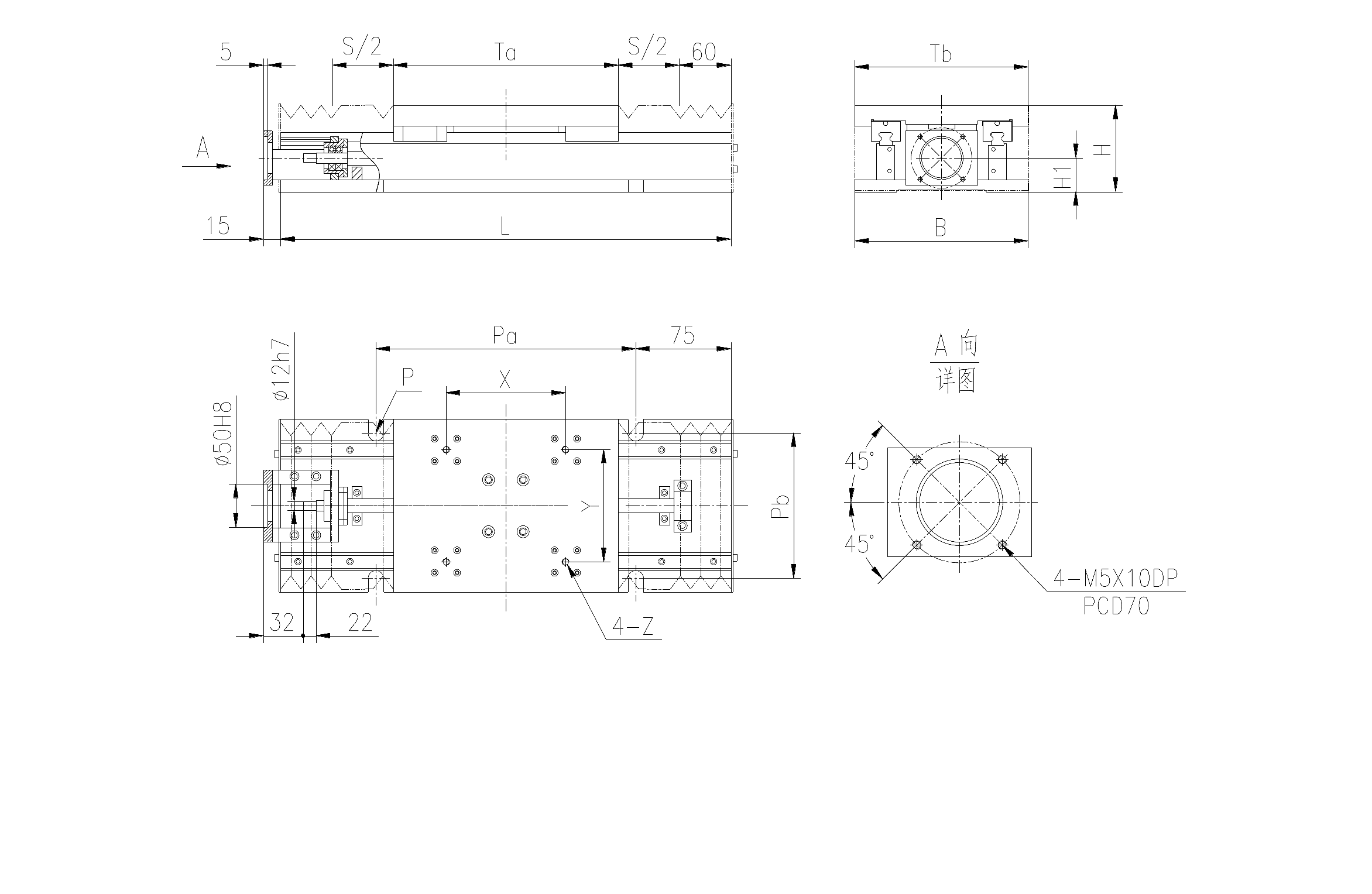

HZM240 伸缩防护罩型技术图纸

尺寸表格

型号	有效行程 S (mm)	总长 L (mm)	台面宽 B (mm)	总高 H (mm)	中心高 H1 (mm)	安装孔 P	Pa (mm)	Pb (mm)	Ta (mm)	Tb (mm)	X (mm)	Y (mm)	Z	重量 (kg)
HZM240B-200	200	560	240	110	51	4-R9	410	210	240	240	150	150	M8X16	60
HZM240B-250	250	610	240	110	51	4-R9	460	210	240	240	150	150	M8X16	66
HZM240B-300	300	660	240	110	51	4-R9	510	210	240	240	150	150	M8X16	72
HZM240B-350	350	710	240	110	51	4-R9	560	210	240	240	150	150	M8X16	78
HZM240B-400	400	760	240	110	51	4-R9	610	210	240	240	150	150	M8X16	84

HZM240 钢带防护型

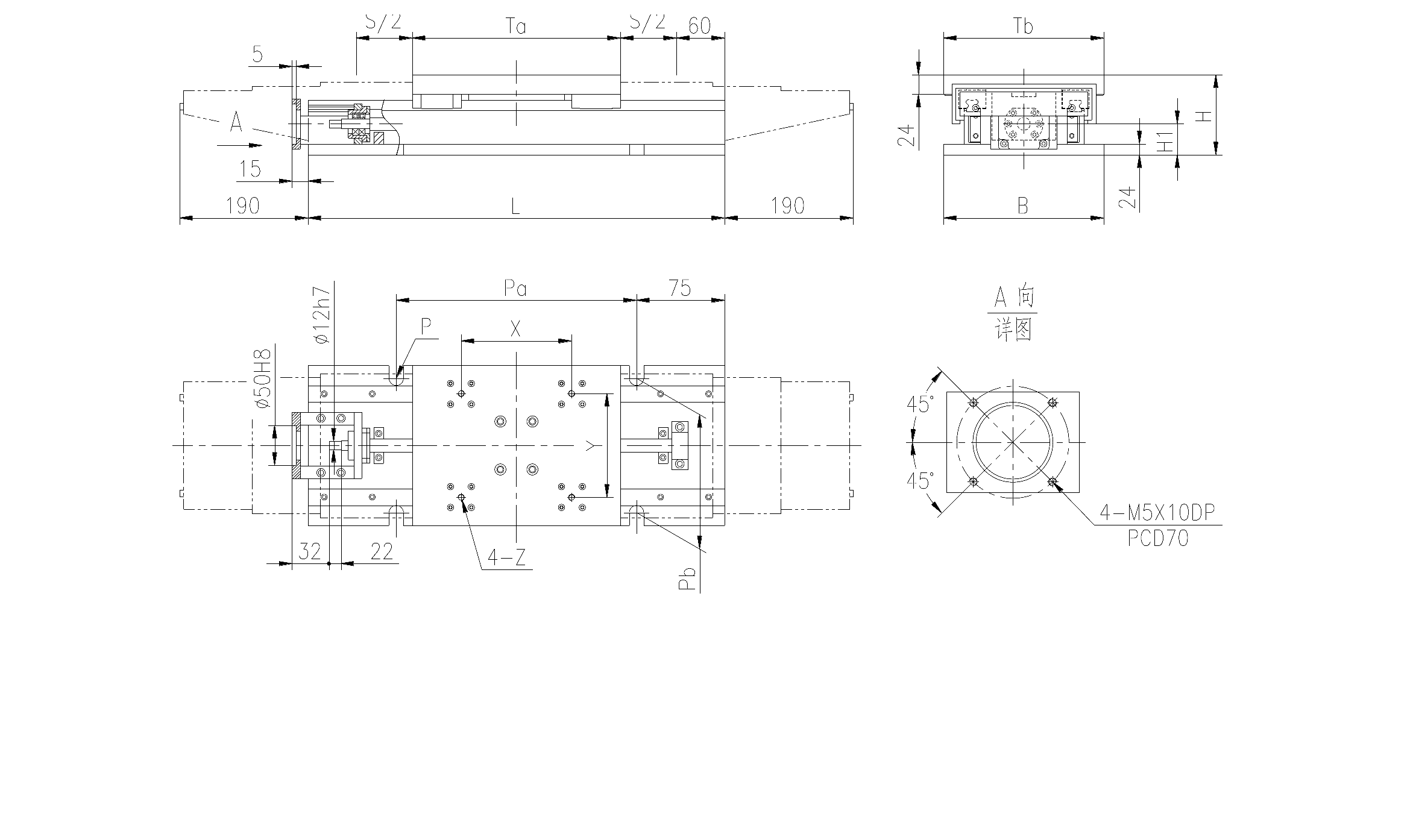

HZM240 钢带防护型技术图纸

尺寸表格

型号	有效行程 S (mm)	总长 L (mm)	台面宽 B (mm)	总高 H (mm)	中心高 H1 (mm)	安装孔 P	Pa (mm)	Pb (mm)	Ta (mm)	Tb (mm)	X (mm)	Y (mm)	Z	重量 (kg)
HZM240R-200	200	560	240	110	51	4-R9	410	210	240	240	150	150	M8X16	63
HZM240R-250	250	610	240	110	51	4-R9	460	210	240	240	150	150	M8X16	69
HZM240R-300	300	660	240	110	51	4-R9	510	210	240	240	150	150	M8X16	75
HZM240R-350	350	710	240	110	51	4-R9	560	210	240	240	150	150	M8X16	81

HZM240 X-Y 双轴型

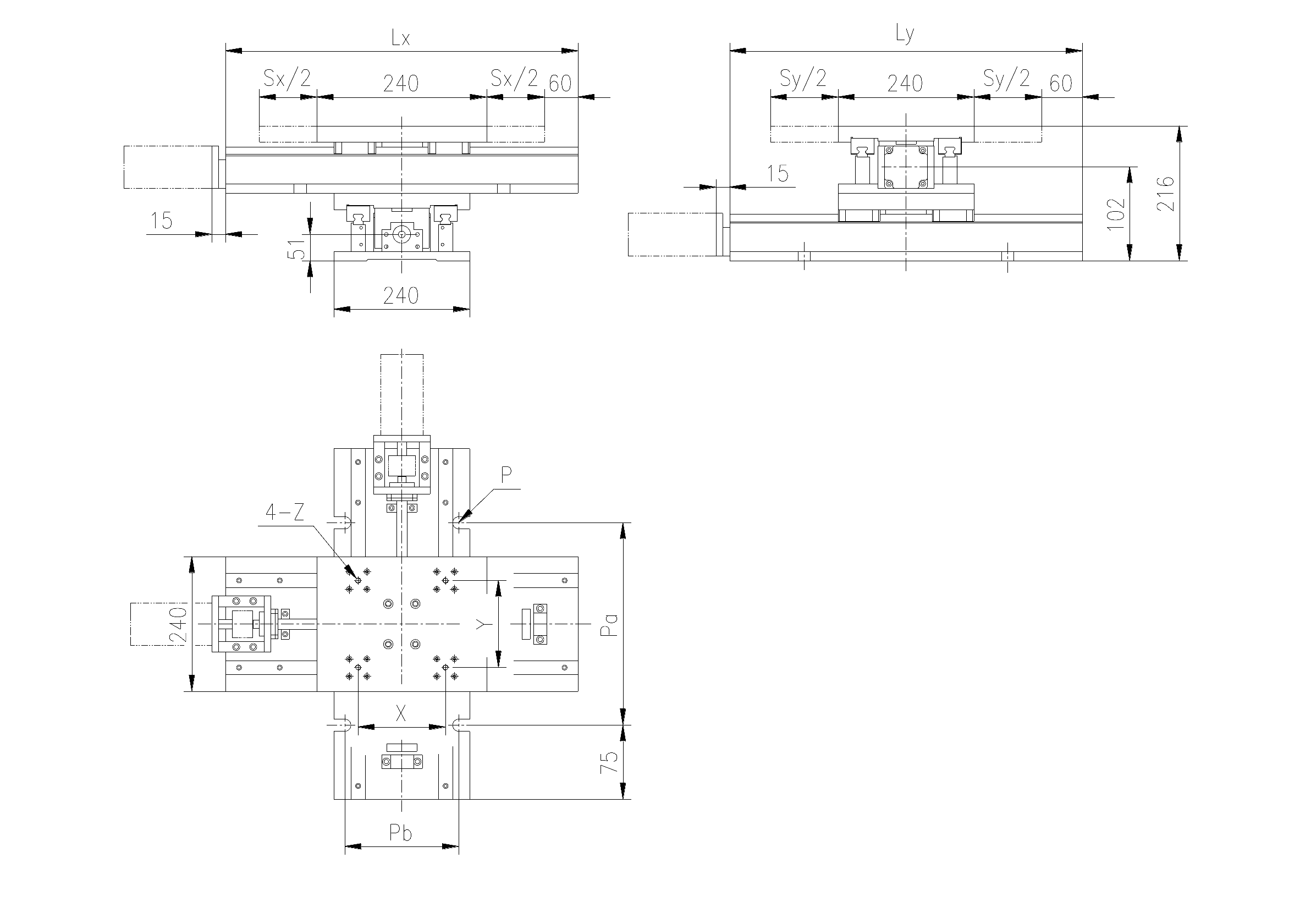

HZM240 X-Y 双轴型技术图纸

尺寸表格

型号	X 轴有效行程 (mm)	Y 轴有效行程 (mm)	X 轴总长 (mm)	Y 轴总长 (mm)	安装孔 P	Pa (mm)	Pb (mm)	X (mm)	Y (mm)	Z	重量 (kg)
HZM240-X200Y200	200	200	560	560	4-R9	410	210	150	150	M8X16	116
HZM240-X250Y250	250	250	610	610	4-R9	460	210	150	150	M8X16	128
HZM240-X300Y300	300	300	660	660	4-R9	510	210	150	150	M8X16	140
HZM240-X350Y350	350	350	710	710	4-R9	560	210	150	150	M8X16	152
HZM240-X400Y400	400	400	760	760	4-R9	610	210	150	150	M8X16	164

除特别注明外，尺寸单位为 mm。

产品型号 / 目录图纸

零件号	描述	3D 模型	价格	丝杆导程 (mm)	推荐载荷 (kg)	基座宽度 (mm)	有效行程 (mm)	最大速度 (mm/s)	防护形式
HZM240B-200C10-F0	HZM240B-200C10-F0，钢基座重载精密数控工作台，风琴罩（B）	下载	----	10	2243	240	200	400	风琴罩（B）
HZM240B-250C10-F0	HZM240B-250C10-F0，钢基座重载精密数控工作台，风琴罩（B）	下载	----	10	2243	240	250	400	风琴罩（B）
HZM240B-300C10-F0	HZM240B-300C10-F0，钢基座重载精密数控工作台，风琴罩（B）	下载	----	10	2243	240	300	400	风琴罩（B）
HZM240B-350C10-F0	HZM240B-350C10-F0，钢基座重载精密数控工作台，风琴罩（B）	下载	----	10	2243	240	350	400	风琴罩（B）
HZM240B-400C10-F0	HZM240B-400C10-F0，钢基座重载精密数控工作台，风琴罩（B）	下载	----	10	2243	240	400	400	风琴罩（B）
HZM240R-200C10-F0	HZM240R-200C10-F0，钢基座重载精密数控工作台，伸缩防护罩（R）	下载	----	10	2243	240	200	400	伸缩防护罩（R）
HZM240R-250C10-F0	HZM240R-250C10-F0，钢基座重载精密数控工作台，伸缩防护罩（R）	下载	----	10	2243	240	250	400	伸缩防护罩（R）
HZM240R-300C10-F0	HZM240R-300C10-F0，钢基座重载精密数控工作台，伸缩防护罩（R）	下载	----	10	2243	240	300	400	伸缩防护罩（R）
HZM240R-350C10-F0	HZM240R-350C10-F0，钢基座重载精密数控工作台，伸缩防护罩（R）	下载	----	10	2243	240	350	400	伸缩防护罩（R）
HZM240R-400C10-F0	HZM240R-400C10-F0，钢基座重载精密数控工作台，伸缩防护罩（R）	下载	----	10	2243	240	400	400	伸缩防护罩（R）

每页显示条

共 10 条
