产品规格

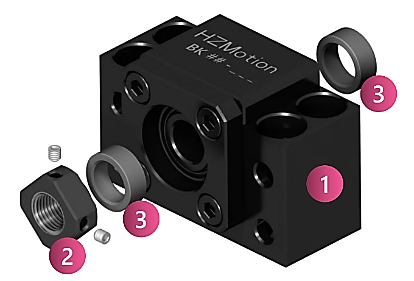

内容清单
| 零件号 | 名称 | 单位 | 数量 |
|---|---|---|---|
| 1-(1) | 轴承座本体 | 件 | 1 |
| 1-(2) | 轴承 | 对 | 1 |
| 1-(3) | 轴承盖 | 件 | 1 |
| 1-(4) | 密封圈 | 件 | 2 |
| 1-(5) | 六角螺钉 | 件 | 4 |
| 2 | 锁紧螺母（带紧定螺钉） | 件 | 1 |
| 3 | 隔套 | 件 | 2 |
滚珠丝杠接口尺寸
| 滚珠丝杠接口尺寸 | BK10 | BK12 | BK15 | BK17 | BK20 | BK25 | BK30 | BK35 | BK40 | BK50 |
|---|---|---|---|---|---|---|---|---|---|---|
| d1(g6) | 10 | 12 | 15 | 17 | 20 | 25 | 30 | 35 | 40 | 50 |
| A | 8 | 10 | 12 | 15 | 17 | 20 | 25 | 30 | 35 | 45 |
| e | 36 | 36 | 40 | 53 | 53 | 65 | 72 | 81 | 93 | 130 |
| e (TAC) | - | 36 | 40 | 53 | 53 | 65 | 72 | 81 | 93 | 130 |
| f | 15 | 15 | 20 | 23 | 25 | 30 | 38 | 45 | 50 | 50 |
| M | M10x1 | M12x1 | M15x1 | M17x1 | M20x1 | M25x1.5 | M30x1.5 | M35x1.5 | M40x1.5 | M50x1.5 |
| S | 14 | 14 | 12 | 17 | 15 | 20 | 25 | 28 | 35 | 35 |
尺寸单位：[mm]

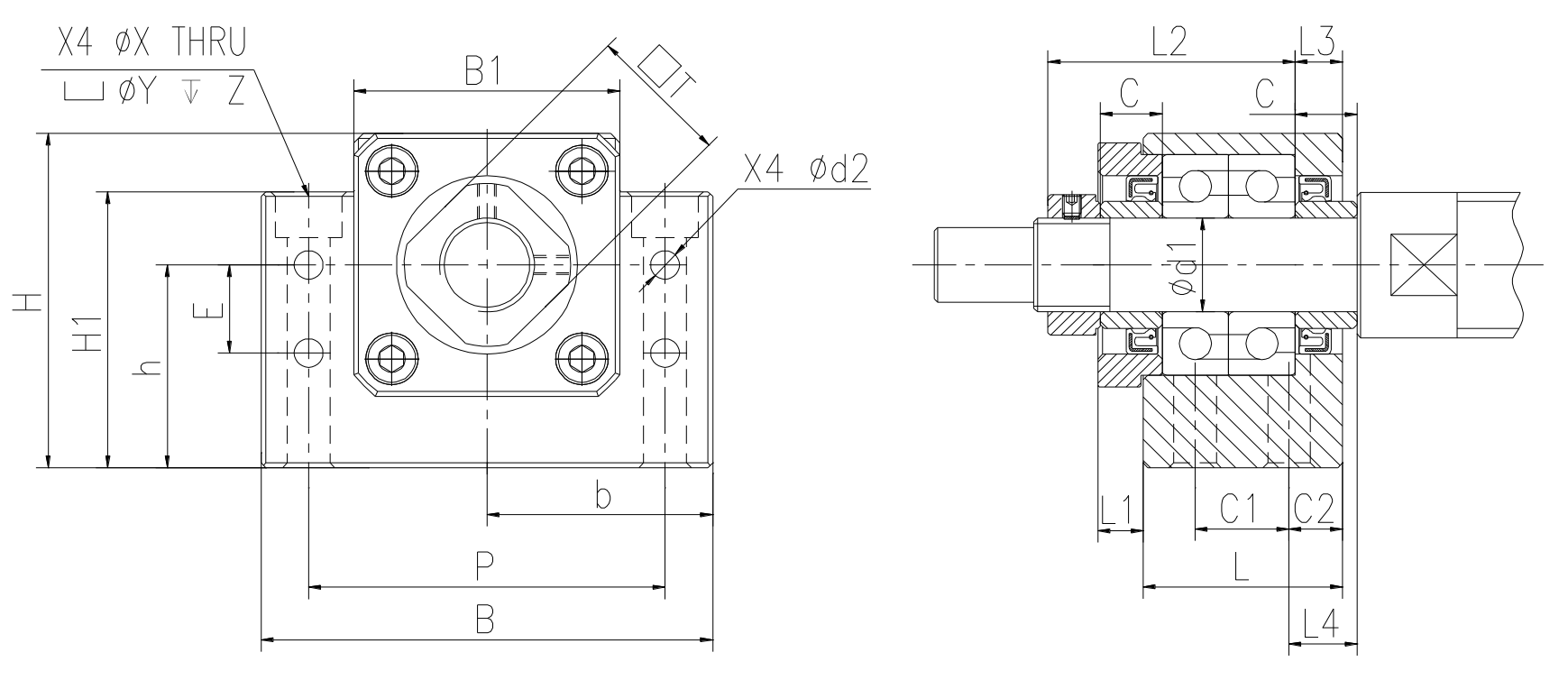

支撑单元尺寸
| 型号 Model | d1 | L | L1 | L2 | L3 | L4 | B | H | b ±0.02 | h ±0.02 | B1 | H1 | E | P | C1 | C2 | d2 | X | Y | Z | T | C | 轴承型号 （E 系列除外） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| BK10 | 10 | 25 | 5 | 29.5 | 5 | 6.5 | 60 | 39 | 30 | 22 | 34 | 32.5 | 15 | 46 | 13 | 6 | 5.5 | 6.6 | 10.8 | 5 | 17 | 5.5 | 7000A |
| BK12 | 12 | 25 | 5 | 29.5 | 5 | 6.5 | 60 | 43 | 30 | 25 | 34 | 32.5 | 18 | 46 | 13 | 6 | 5.5 | 6.6 | 10.8 | 1.5 | 19 | 5.5 | 7001A |
| BK15 | 15 | 27 | 6 | 32 | 6 | 6 | 70 | 48 | 35 | 28 | 40 | 38 | 18 | 54 | 15 | 6 | 5.5 | 6.6 | 11 | 6.5 | 22 | 6 | 7002A |
| BK17 | 17 | 35 | 9 | 44 | 7 | 8 | 86 | 64 | 43 | 39 | 50 | 55 | 28 | 68 | 19 | 8 | 6.6 | 9 | 14 | 8.5 | 24 | 7 | 7203A |
| BK20 | 20 | 35 | 8 | 43 | 8 | 8 | 88 | 60 | 44 | 34 | 52 | 50 | 22 | 70 | 19 | 8 | 6.6 | 9 | 14 | 8.5 | 30 | 8 | 7004A |
| BK25 | 25 | 42 | 12 | 54 | 9 | 10 | 106 | 80 | 53 | 48 | 64 | 70 | 33 | 85 | 22 | 10 | 9 | 11 | 17 | 11 | 35 | 9 | 7205A |
| BK30 | 30 | 45 | 14 | 61 | 9 | 11 | 128 | 89 | 64 | 51 | 76 | 78 | 33 | 102 | 23 | 11 | 11 | 14 | 20 | 13 | 40 | 9 | 7206A |
| BK35 | 35 | 50 | 14 | 67 | 12 | 12 | 140 | 96 | 70 | 52 | 88 | 79 | 35 | 114 | 26 | 12 | 11 | 14 | 20 | 13 | 50 | 12 | 7207B |
| BK40 | 40 | 61 | 18 | 76 | 15 | 14 | 160 | 110 | 80 | 60 | 100 | 90 | 37 | 130 | 33 | 14 | 14 | 18 | 26 | 18 | 50 | 15 | 7208B |
| BK50 | 50 | 70 | 23 | 91 | 25 | 20 | 170 | 130 | 85 | 70 | 106 | 95 | - | 138 | 42 | 14 | - | 18 | 26 | 18 | 70 | 31 | 7210B |
尺寸单位：[mm]

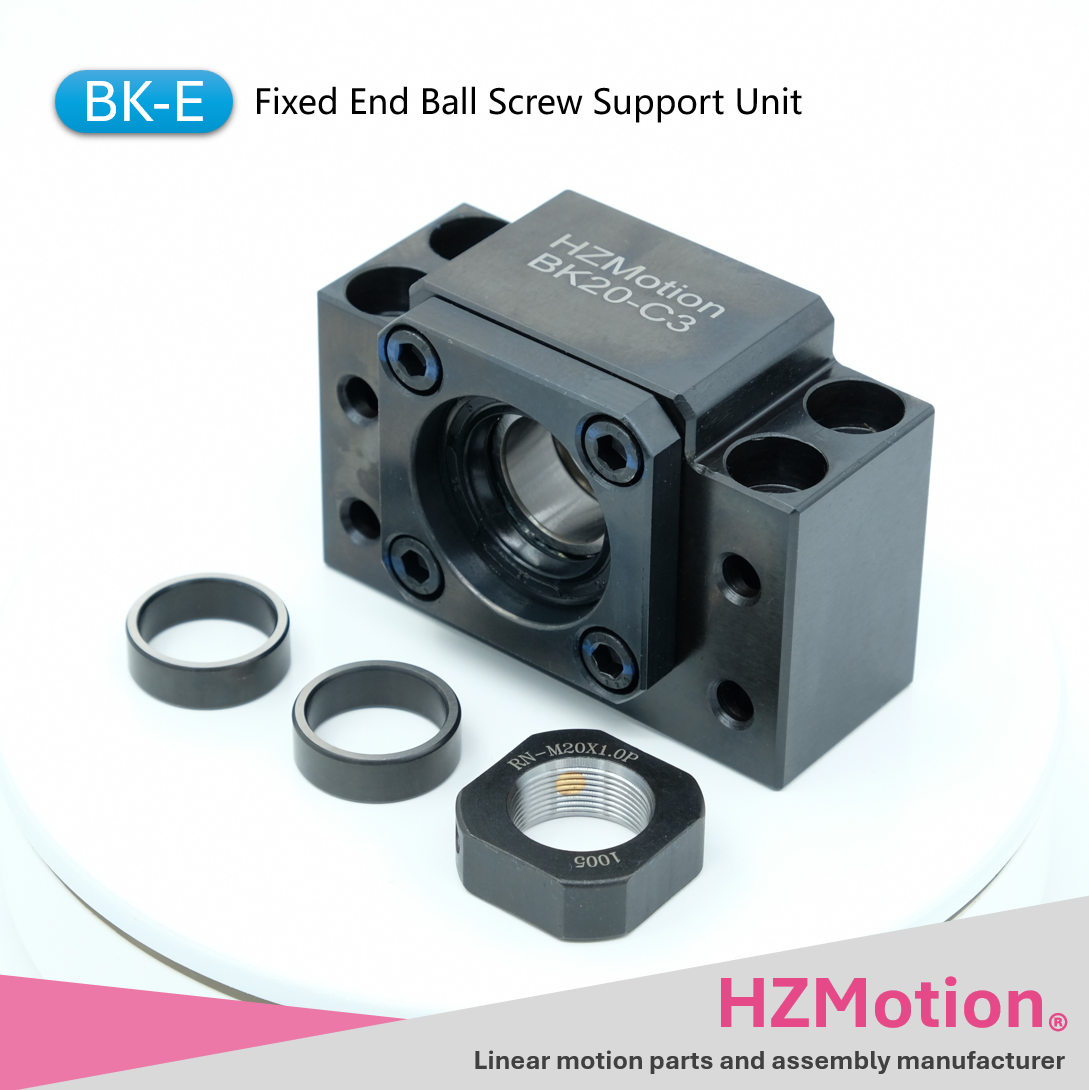

产品型号 / 目录图纸
| 零件号 | 描述 | 3D 模型 | 价格 | 最大轴向负荷 (kgf) | 轴颈 (mm) | 轴承配组 | 轴承接触角 | 轴承预紧 | 轴承原产地 |
|---|---|---|---|---|---|---|---|---|---|
| BK10-E | BK10固定端-经济型 | 下载 |
---- | N/A | 10 | N/A | N/A | 轻预紧 | 进口/JP |
| BK12-E | BK12固定端-经济型 | 下载 |
---- | N/A | 12 | N/A | N/A | 轻预紧 | 进口/JP |
| BK15-E | BK15固定端-经济型 | 下载 |
---- | N/A | 15 | N/A | N/A | 轻预紧 | 进口/JP |
| BK17-E | BK17固定端-经济型 | 下载 |
---- | N/A | 17 | N/A | N/A | 轻预紧 | 进口/JP |
| BK20-E | BK20固定端-经济型 | 下载 |
---- | N/A | 20 | N/A | N/A | 轻预紧 | 进口/JP |
| BK25-E | BK25固定端-经济型 | 下载 |
---- | N/A | 25 | N/A | N/A | 轻预紧 | 进口/JP |
| BK30-E | BK30固定端-经济型 | 下载 |
---- | N/A | 30 | N/A | N/A | 轻预紧 | 进口/JP |
| BK35-E | BK35固定端-经济型 | 下载 |
---- | N/A | 35 | N/A | N/A | 轻预紧 | 进口/JP |
| BK40-E | BK40固定端-经济型 | 下载 |
---- | N/A | 40 | N/A | N/A | 轻预紧 | 进口/JP |
| BK50-E | BK50固定端-经济型 | 下载 |
---- | N/A | 50 | N/A | N/A | 轻预紧 | 进口/JP |
共 10 条
