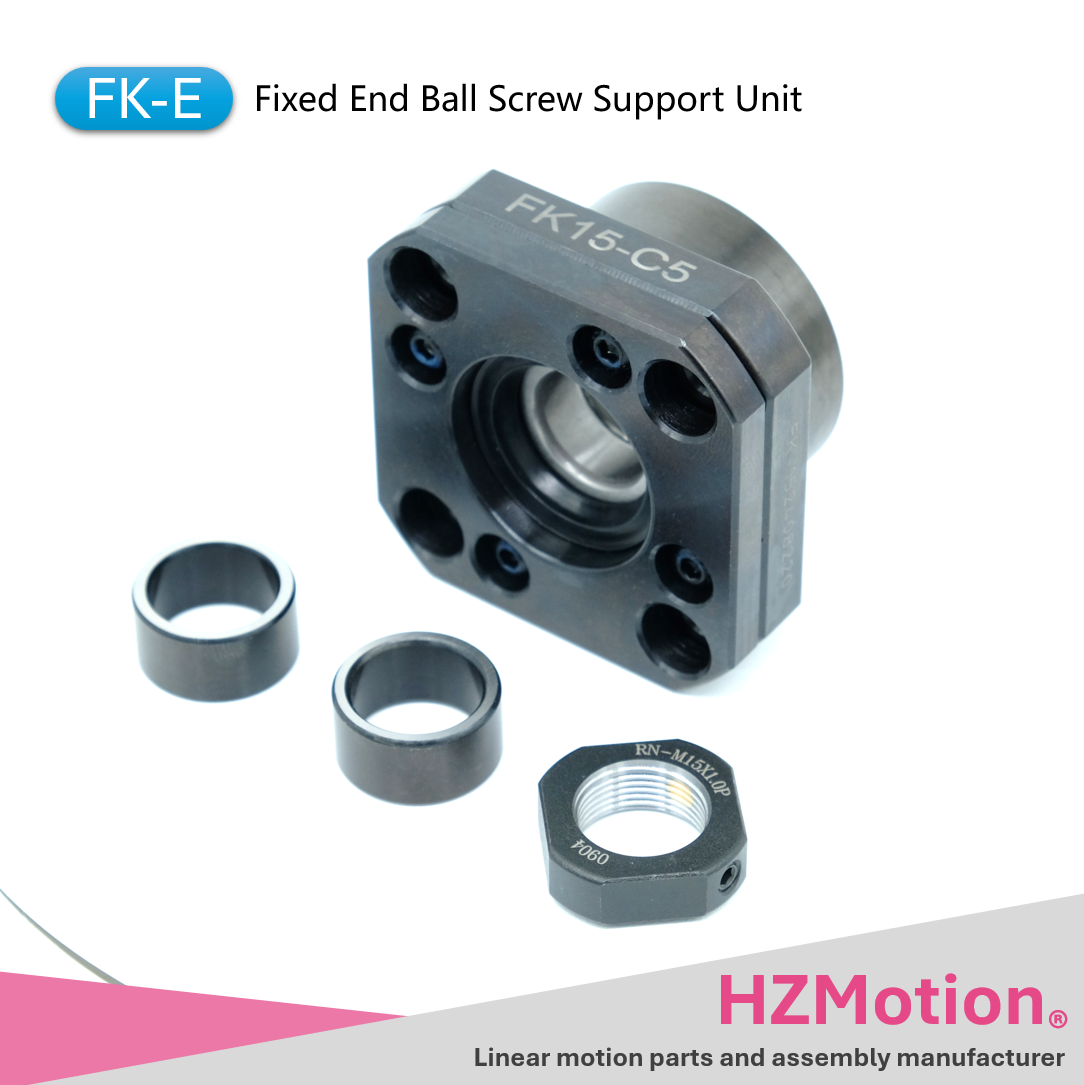

FK-E型产品图片

FK-E型

FK-E型属于一般型固定端。本页用于承接该系列下的具体型号、图纸、3D 模型和购物车操作。

返回上一级一般型固定端

产品规格

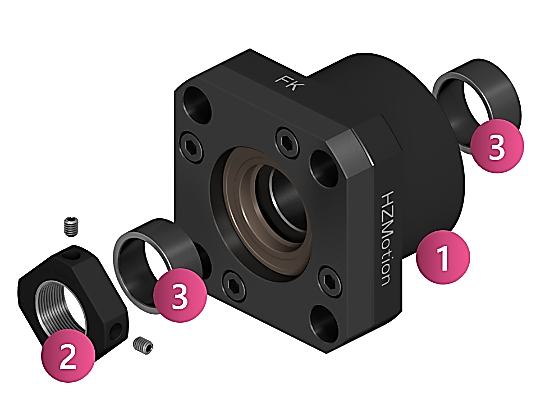

内容清单

内容清单

零件号	名称	单位	数量
1-(1)	轴承座本体	件	1
1-(2)	轴承	对	1
1-(3)	轴承盖	件	1
1-(4)	密封圈	件	2
1-(5)	六角螺钉	件	4
2	锁紧螺母（带紧定螺钉）	件	1
3	隔套	件	2

滚珠丝杠接口尺寸

滚珠丝杠接口尺寸

滚珠丝杠接口尺寸	FK05	FK06	FK08	FK10	FK12	FK15	FK17	FK20	FK25	FK30
d1(g6)	5	6	8	10	12	15	17	20	25	30
A	4	4	6	8	10	12	15	17	20	25
e	23	28	32	36	36	47	58	62	76	72
f	6	8	9	15	15	20	23	25	30	38
M	M5x0.5	M6x0.75	M8x1.0	M10x1.0	M12x1.0	M15x1.0	M17x1.0	M20x1.0	M25x1.5	M30x1.5
S	7	8	10	11	11	13	17	17	20	25

尺寸单位：[mm]

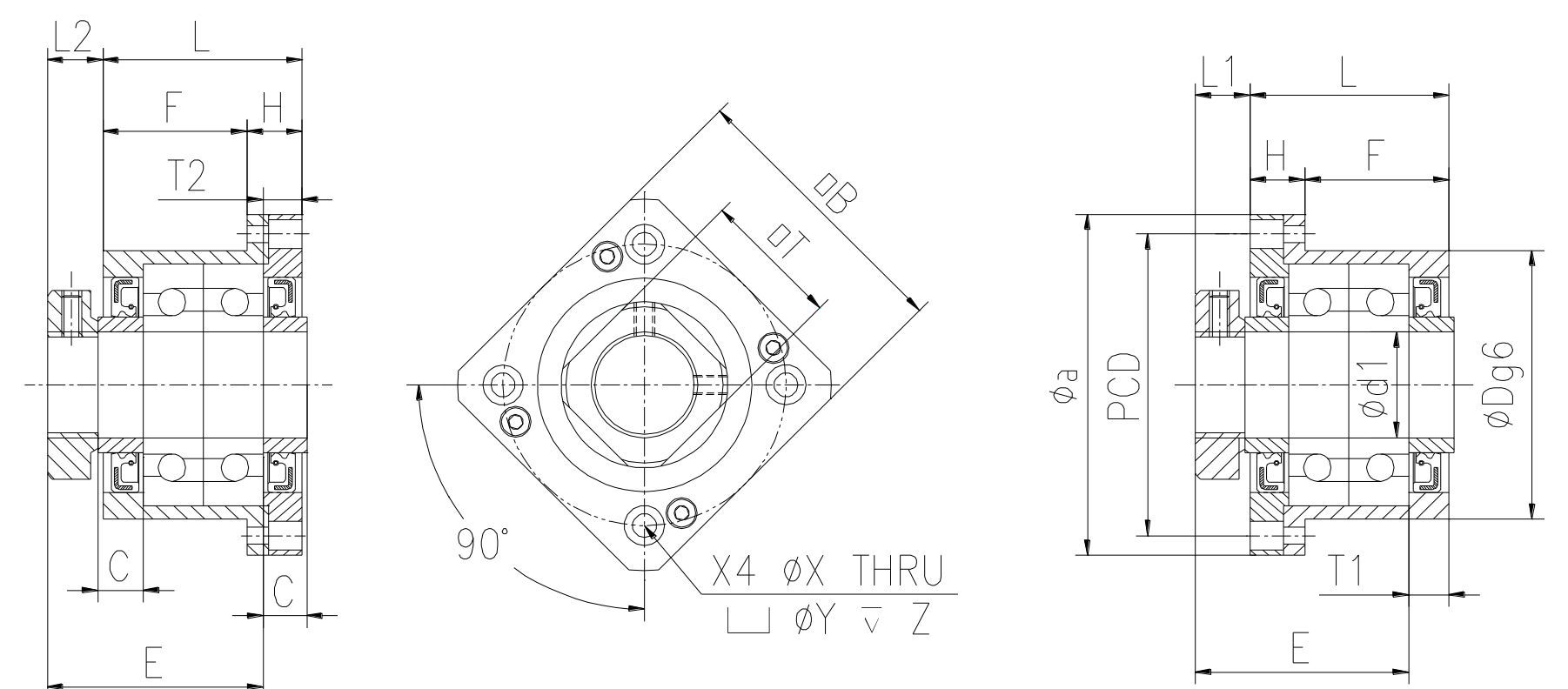

支撑单元尺寸

支撑单元尺寸

型号	d1	L	H	F	E	D (g6)	a	PCD	B	L1	T1	L2	T2	X	Y	Z	T	C	轴承型号（E 系列除外）
FK05	5	16.5	6	10.5	18.5	20	34	26	26	5.5	3.5	7	5	3.4	6	3.5	11	3.5	605ZZ
FK06	6	20	7	13	22	22	36	28	28	5.5	3.5	8.5	6.5	3.4	6	4	12	5	606ZZ
FK08	8	23	9	14	26	28	43	35	35	7	4	10	5	3.4	6	4	14	5.5	708A
FK10	10	27	10	17	29.5	34	52	42	42	7.5	5	8.5	6	4.5	8	4	17	5.5	7000A
FK12	12	27	10	17	29.5	36	54	44	44	7.5	5	8.5	6	4.5	8	4	19	5.5	7001A
FK15	15	32	15	17	36	40	63	50	52	10	6	14	8	5.5	9.5	6	22	10	7002A
FK17	17	45	22	23	47	50	77	62	61	11	9	14	12	6.6	11	9	24	10	7203A
FK20	20	52	22	30	50	57	85	70	68	8	10	14	14	6.6	11	10	30	11	7204A
FK25	25	57	27	30	60	63	98	80	79	13	10	20	17	9	15	13	35	15	7205A
FK30	30	62	30	32	61	75	117	95	93	11	12	17	18	11	18	14	40	9	7206A

尺寸单位：[mm]

产品型号 / 目录图纸

零件号	描述	3D 模型	价格	最大轴向负荷 (kgf)	轴颈 (mm)	轴承配组	轴承接触角	轴承预紧	轴承原产地
FK05-E	FK05固定端-经济型	下载	----	N/A	5	N/A	N/A	轻预紧	进口/JP
FK06-E	FK06固定端-经济型	下载	----	N/A	6	N/A	N/A	轻预紧	进口/JP
FK08-E	FK08固定端-经济型	下载	----	N/A	8	N/A	N/A	轻预紧	进口/JP
FK10-E	FK10固定端-经济型	下载	----	N/A	10	N/A	N/A	轻预紧	进口/JP
FK12-E	FK12固定端-经济型	下载	----	N/A	12	N/A	N/A	轻预紧	进口/JP
FK15-E	FK15固定端-经济型	下载	----	N/A	15	N/A	N/A	轻预紧	进口/JP
FK17-E	FK17固定端-经济型	下载	----	N/A	17	N/A	N/A	轻预紧	进口/JP
FK20-E	FK20固定端-经济型	下载	----	N/A	20	N/A	N/A	轻预紧	进口/JP
FK25-E	FK25固定端-经济型	下载	----	N/A	25	N/A	N/A	轻预紧	进口/JP
FK30-E	FK30固定端-经济型	下载	----	N/A	30	N/A	N/A	轻预紧	进口/JP
