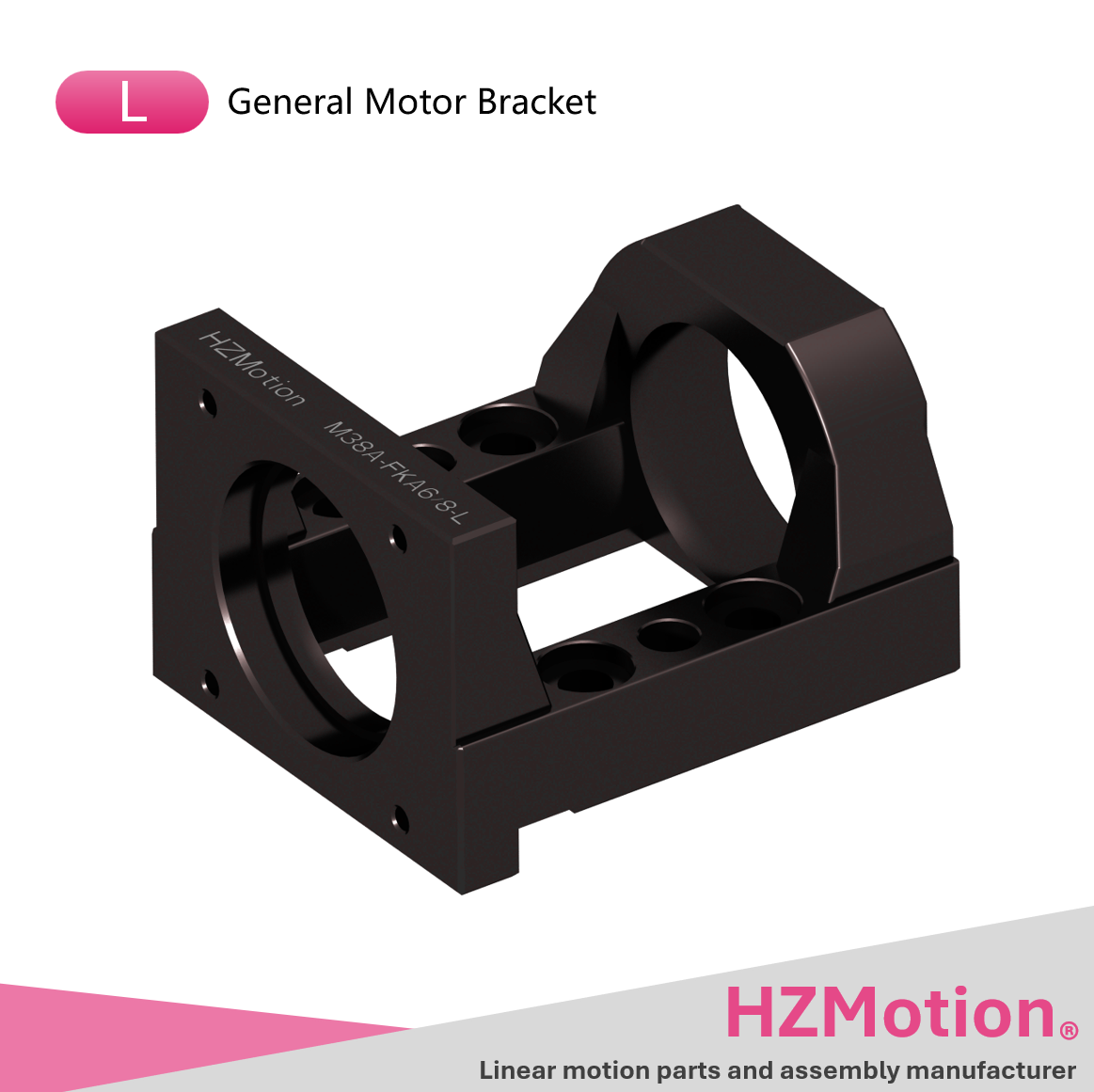

L型产品图片

L型

L型属于普通型马达座。本页用于承接该系列下的具体型号、图纸、3D 模型和购物车操作。

返回上一级普通型马达座

产品规格

尺寸图纸

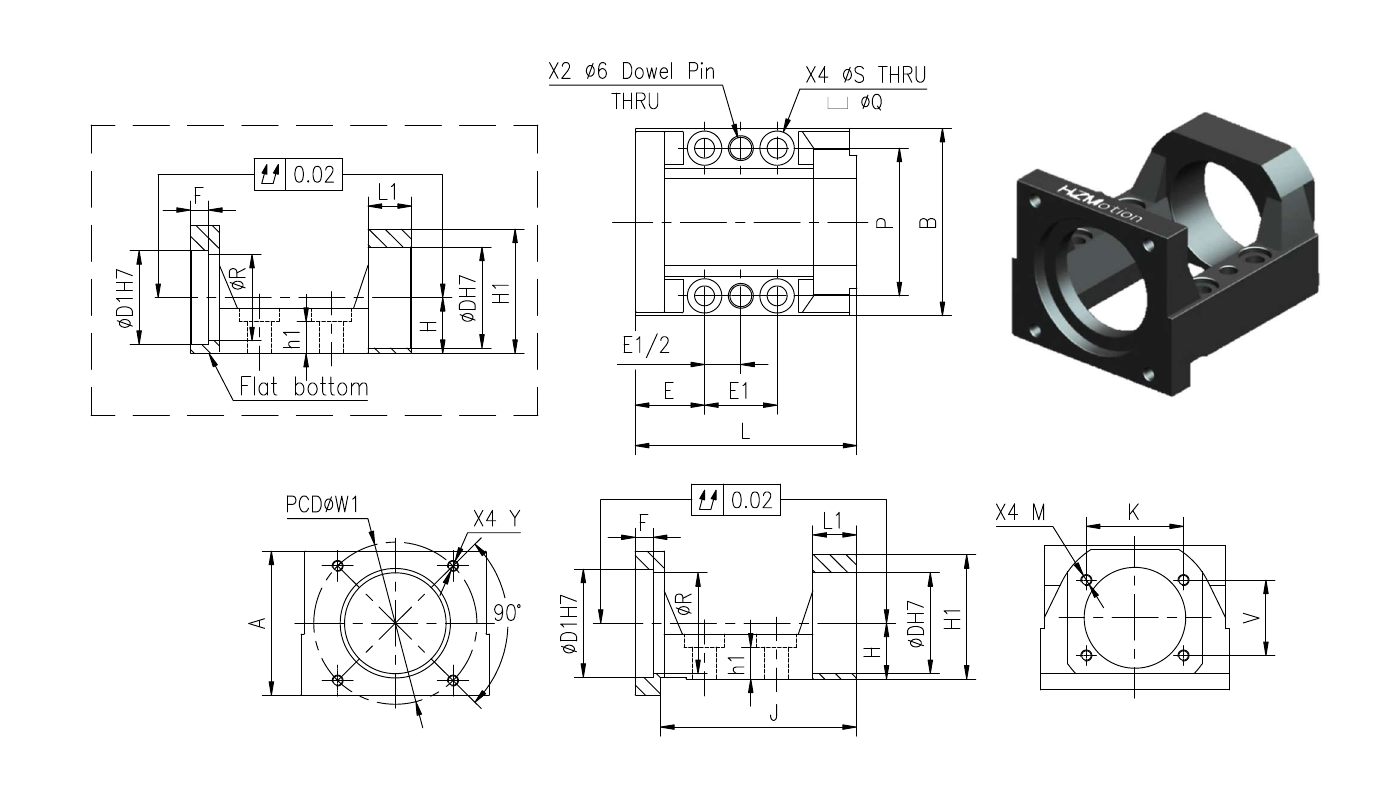

L型马达座尺寸图纸

尺寸表格

型号	D1	W1	Y	D	L	L1	H1	H ±0.02	A	B	P	S	Q	h1	E	E1	F	J	K	V	M	R	重量 (kg)	匹配固定端轴承座
M38A-FKA6/8-L	30	45	M3	28	61	12	34.5	15.5	40	52	41	5.5	9.5	10	19	20	5	54	26.79	20.93	M3	28	0.27	FKA06 FKA08
M40B-FKA6/8-L	30	46	M4	28	61	12	34.5	15.5	40	52	41	5.5	9.5	10	19	20	5	54	26.79	20.93	M3	28	0.27	FKA06 FKA08
M38A-FKA10/12-L	30	45	M3	36	74	17	42	20	42	65	50	6.6	11		24	20	5	平底	35.7	27.39	M4	30	0.56	FKA10 FKA12
M40B-FKA10/12-L	30	46	M4	36	74	17	42	20	42	65	50	6.6	11		24	20	5	平底	35.7	27.39	M4	30	0.53	FKA10 FKA12
M60C-FKA10/12-L	38.1	66.7	M4	36	74	17	42	20	60	65	50	6.6	11	19	24	20	5	65	35.7	27.39	M4	36	0.61	FKA10 FKA12
M60D-FKA10/12-L	50	70	M5	36	74	17	42	20	60	65	50	6.6	11		24	20	5	65	35.7	27.39	M4	36	0.57	FKA10 FKA12
M60DP-FKA10/12-L	50	70	M4	36	74	17	42	20	60	65	50	6.6	11		24	20	5	65	35.7	27.39	M4	36	0.57	FKA10 FKA12
M60C-FKA15-L	38.1	66.7	M4	40	82	17	48	22	60	70	55	6.6	11	20	24	28	5	73	39.4	30.78	M5	38.1	0.73	FKA15
M60D-FKA15-L	50	70	M5	40	84	18	48	22	60	70	55	6.6	11	20	25	28	5	74	39.4	30.78	M5	40	0.74	FKA15
M60DP-FKA15-L	50	70	M4	40	84	18	48	22	60	70	55	6.6	11	20	25	28	5	74	39.4	30.78	M5	40	0.75	FKA15
M85F-FKA15-L	73	98.4	M6	40	92	17	50	22	86	88	70	8.5	14	20	29	28	6	81	39.4	30.78	M5	47	1.15	FKA15
M80E-FKA15-L	70	90	M6	40	94	18	50	22	86	88	70	8.5	14	20	30	28	6	82	39.4	30.78	M5	47	1.21	FKA15
M80EP-FKA15-L	70	90	M5	40	94	18	50	22	86	88	70	8.5	14	20	30	28	6	82	39.4	30.78	M5	47	1.17	FKA15
M60D-FKA20-L	50	70	M5	57	113	22	64	30	64	88	70	8.5	14	28	29	42	5	平底	56.74	44.33	M6	47	1.43	FKA20
M60DP-FKA20-L	50	70	M4	57	113	22	64	30	64	88	70	8.5	14	28	29	42	5	平底	56.74	44.33	M6	47	1.41	FKA20
M85F-FKA20-L	73	98.4	M6	57	113	22	64	30	86	88	70	8.5	14	28	29	42	6	102	56.74	44.33	M6	47	1.44	FKA20
M80E-FKA20-L	70	90	M6	57	113	22	64	30	86	88	70	8.5	14	28	29	42	6	102	56.74	44.33	M6	47	1.47	FKA20
M80EP-FKA20-L	70	90	M5	57	113	22	64	30	86	88	70	8.5	14	28	29	42	6	102	56.74	44.33	M6	47	1.48	FKA20

尺寸单位：mm；重量单位：kg。

产品型号 / 目录图纸

零件号	描述	3D 模型	价格	马达法兰	是否集成轴承	适配轴承座	安装轴颈(mm)	轴承接触角	轴承配组	轴承预紧	最大轴向负载 (kgf)	轴承原产地
M38A-FKA6/8-L	L系列普通型马达座	下载	----	38A	否 / No	FKA06/08	N/A	N/A	N/A	N/A	N/A	N/A
M38A-FKA10/12-L	L系列普通型马达座	下载	----	38A	否 / No	FKA10/12	N/A	N/A	N/A	N/A	N/A	N/A
M40B-FKA6/8-L	L系列普通型马达座	下载	----	40B	否 / No	FKA06/08	N/A	N/A	N/A	N/A	N/A	N/A
M40B-FKA10/12-L	L系列普通型马达座	下载	----	40B	否 / No	FKA10/12	N/A	N/A	N/A	N/A	N/A	N/A
M60C-FKA10/12-L	L系列普通型马达座	下载	----	60C	否 / No	FKA10/12	N/A	N/A	N/A	N/A	N/A	N/A
M60C-FKA15-L	L系列普通型马达座	下载	----	60C	否 / No	FKA15	N/A	N/A	N/A	N/A	N/A	N/A
M60D-FKA10/12-L	L系列普通型马达座	下载	----	60D	否 / No	FKA10/12	N/A	N/A	N/A	N/A	N/A	N/A
M60D-FKA15-L	L系列普通型马达座	下载	----	60D	否 / No	FKA15	N/A	N/A	N/A	N/A	N/A	N/A
M60D-FKA20-L	L系列普通型马达座	下载	----	60D	否 / No	FKA20	N/A	N/A	N/A	N/A	N/A	N/A
M60DP-FKA10/12-L	L系列普通型马达座	下载	----	60DP	否 / No	FKA10/12	N/A	N/A	N/A	N/A	N/A	N/A
M60DP-FKA15-L	L系列普通型马达座	下载	----	60DP	否 / No	FKA15	N/A	N/A	N/A	N/A	N/A	N/A
M60DP-FKA20-L	L系列普通型马达座	下载	----	60DP	否 / No	FKA20	N/A	N/A	N/A	N/A	N/A	N/A
M80E-FKA15-L	L系列普通型马达座	下载	----	80E	否 / No	FKA15	N/A	N/A	N/A	N/A	N/A	N/A
M80E-FKA20-L	L系列普通型马达座	下载	----	80E	否 / No	FKA20	N/A	N/A	N/A	N/A	N/A	N/A
M80EP-FKA15-L	L系列普通型马达座	下载	----	80EP	否 / No	FKA15	N/A	N/A	N/A	N/A	N/A	N/A
M80EP-FKA20-L	L系列普通型马达座	下载	----	80EP	否 / No	FKA20	N/A	N/A	N/A	N/A	N/A	N/A
M85F-FKA15-L	L系列普通型马达座	下载	----	85F	否 / No	FKA15	N/A	N/A	N/A	N/A	N/A	N/A
M85F-FKA20-L	L系列普通型马达座	下载	----	85F	否 / No	FKA20	N/A	N/A	N/A	N/A	N/A	N/A

每页显示条

共 18 条
