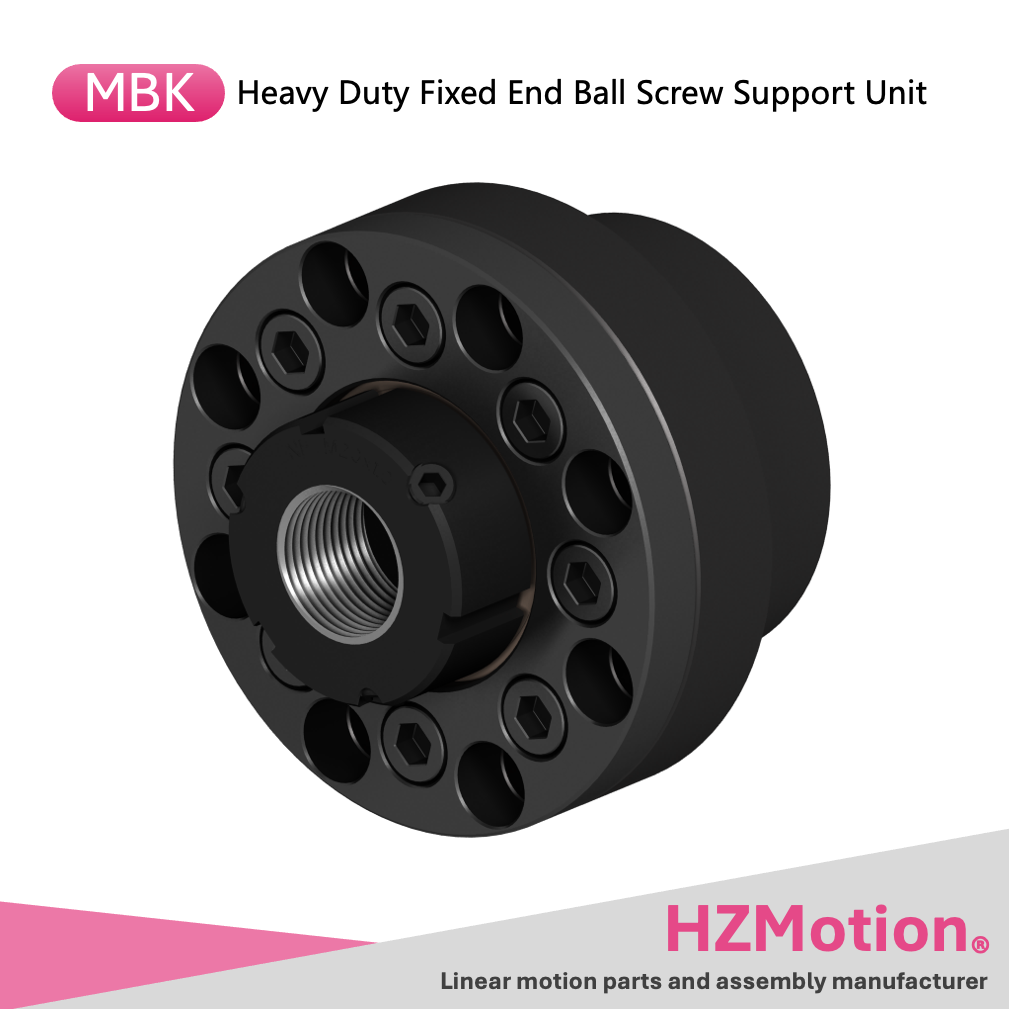

MBK型产品图片

MBK型

MBK型属于重载型固定端。本页用于承接该系列下的具体型号、图纸、3D 模型和购物车操作。

返回上一级重载型固定端

产品规格

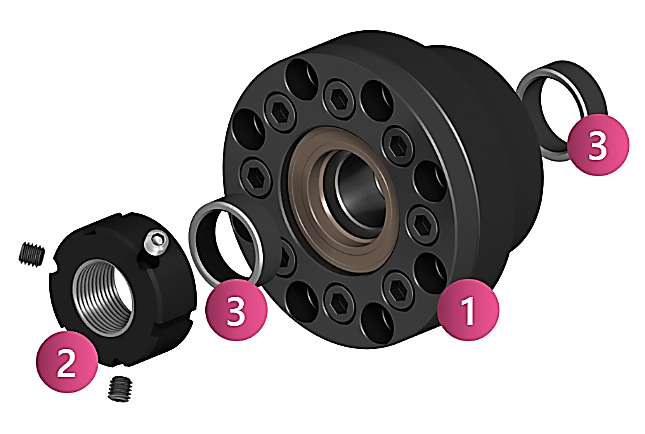

内容清单

内容清单

零件号	名称	单位	数量
1-(1)	轴承座本体	件	1
1-(2)	轴承	套	1
1-(3)	轴承盖	件	1
1-(4)	密封圈	件	2
1-(5)	六角螺钉	件	8
2	锁紧螺母（带紧定螺钉）	件	1
3	隔套	件	2

滚珠丝杠接口尺寸

滚珠丝杠接口尺寸

滚珠丝杠接口尺寸	MBK15DF	MBK17DF	MBK17DFF	MBK20DF	MBK20DFF
d(g6)	15	17	17	20	20
L4	66	68	99	68	99
L5	23	25	25	25	25
M	M15x1.0	M17x1.0	M17x1.0	M20x1.0	M20x1.0

尺寸单位：[mm]

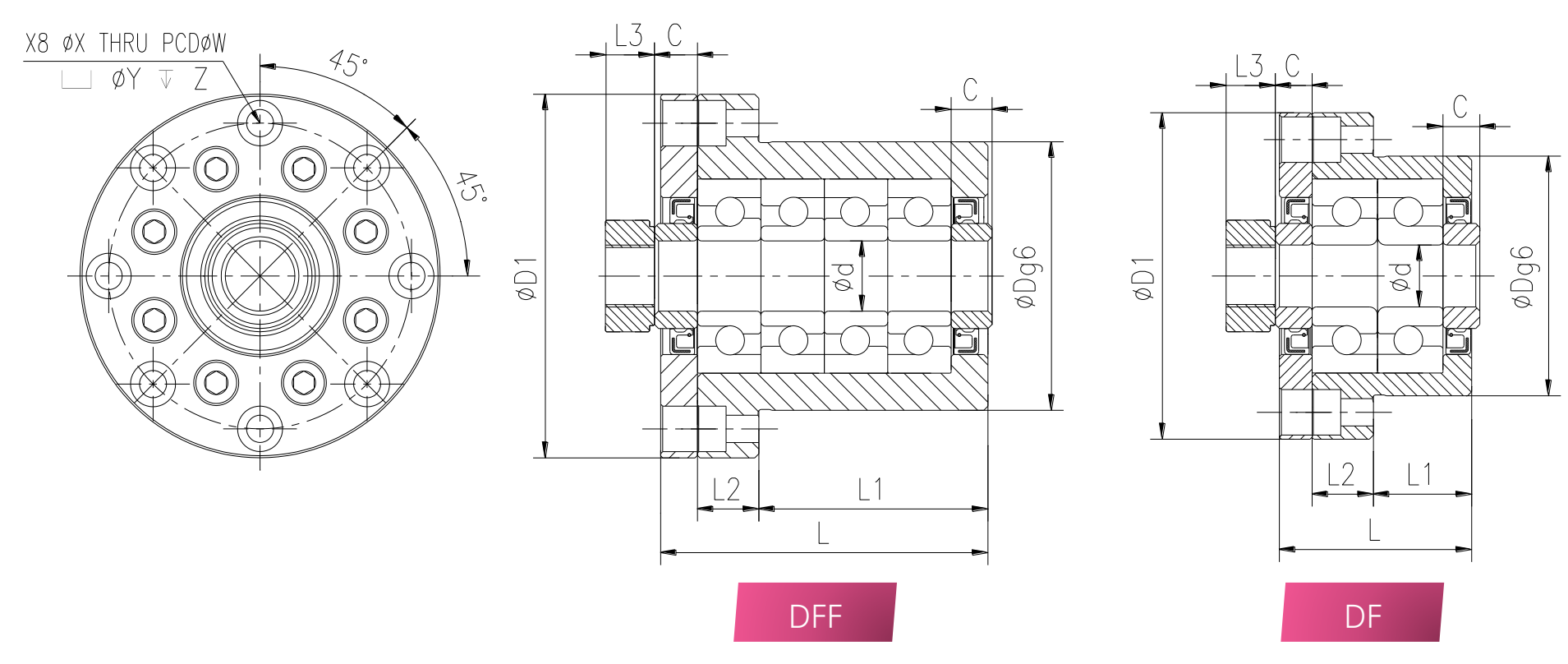

支撑单元尺寸

支撑单元尺寸

型号	d	D	D1	L	L1	L2	W	X	Y	Z	C	轴承型号
MBK15DF	15	58	79	48	24	15	66	6.6	11	7	9	15TAC47
MBK17DF	17	58	79	48	24	15	66	6.6	11	7	9	17TAC47
MBK17DFF	17	65	88	80	56	15	74	6.6	11	7	9	17TAC47
MBK20DF	20	58	79	48	24	15	66	6.6	11	7	9	20TAC47
MBK20DFF	20	65	88	80	56	15	74	6.6	11	7	9	20TAC47

尺寸单位：[mm]

产品型号 / 目录图纸

零件号	描述	3D 模型	价格	最大轴向负荷 (kgf)	轴颈 (mm)	轴承配组	轴承接触角	轴承预紧	轴承原产地
MBK15DF-C2	MBK15DF重载型固定端	下载	----	1808	15	DF	60°	重预紧	进口/JP
MBK17DF-C2	MBK17DF重载型固定端	下载	----	1808	17	DF	60°	重预紧	进口/JP
MBK17DFF-C2	MBK17DFF重载型固定端	下载	----	3602	17	DFF	60°	重预紧	进口/JP
MBK20DF-C2	MBK20DF重载型固定端	下载	----	1808	20	DF	60°	重预紧	进口/JP
MBK20DFF-C2	MBK20DFF重载型固定端	下载	----	3602	20	DFF	60°	重预紧	进口/JP
MBK15DF-C5	MBK15DF重载型固定端	下载	----	1808	15	DF	60°	重预紧	国产/CN
MBK17DF-C5	MBK17DF重载型固定端	下载	----	1808	17	DF	60°	重预紧	国产/CN
MBK17DFF-C5	MBK17DFF重载型固定端	下载	----	3602	17	DFF	60°	重预紧	国产/CN
MBK20DF-C5	MBK20DF重载型固定端	下载	----	1808	20	DF	60°	重预紧	国产/CN
MBK20DFF-C5	MBK20DFF重载型固定端	下载	----	3602	20	DFF	60°	重预紧	国产/CN
MBK15DF-C4	MBK15DF重载型固定端	下载	----	1808	15	DF	60°	重预紧	国产/CN
MBK17DF-C4	MBK17DF重载型固定端	下载	----	1808	17	DF	60°	重预紧	国产/CN
MBK17DFF-C4	MBK17DFF重载型固定端	下载	----	3602	17	DFF	60°	重预紧	国产/CN
MBK20DF-C4	MBK20DF重载型固定端	下载	----	1808	20	DF	60°	重预紧	国产/CN
MBK20DFF-C4	MBK20DFF重载型固定端	下载	----	3602	20	DFF	60°	重预紧	国产/CN

每页显示条

共 15 条
