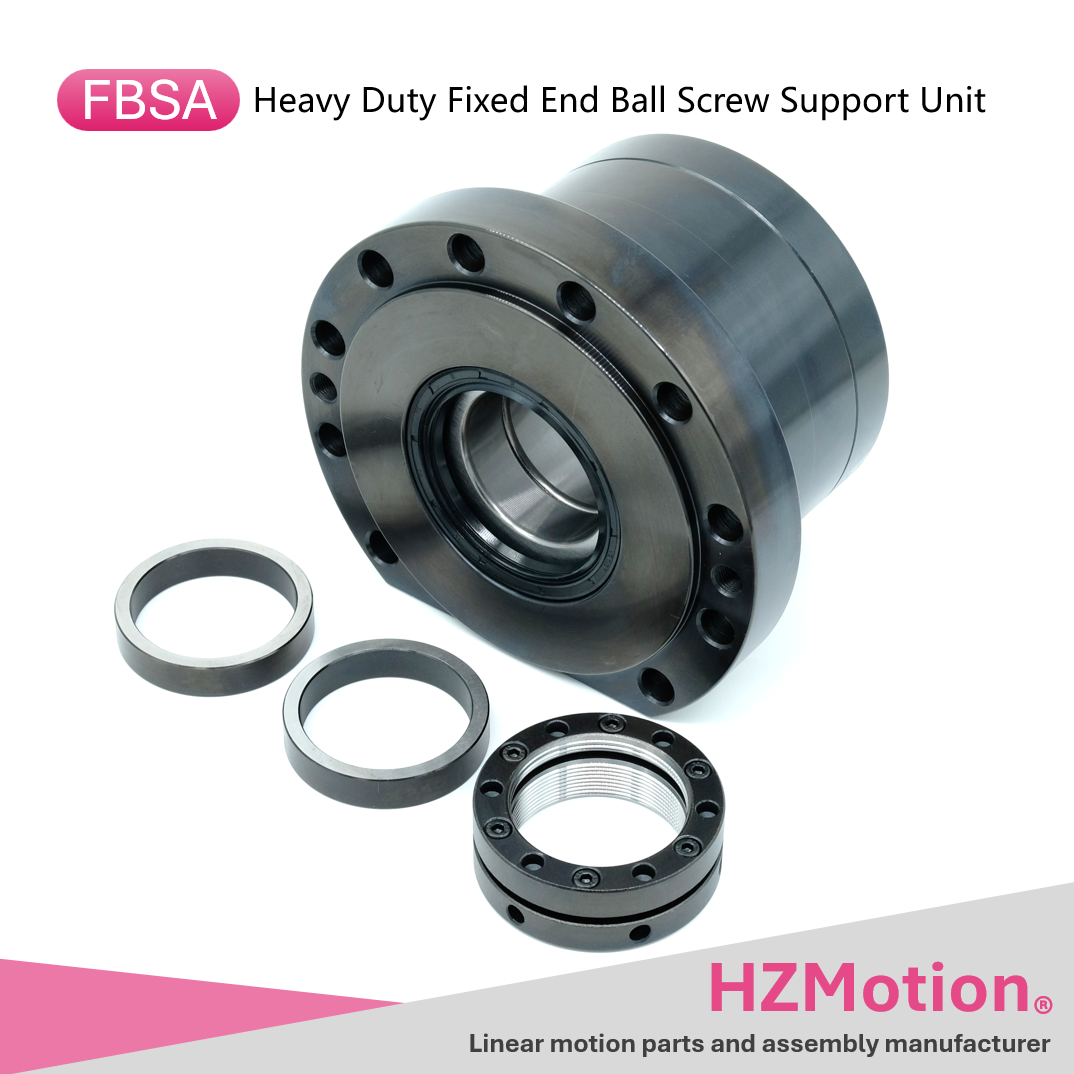

FBSA型产品图片

FBSA型

FBSA型属于重载型固定端。本页用于承接该系列下的具体型号、图纸、3D 模型和购物车操作。

返回上一级重载型固定端

产品规格

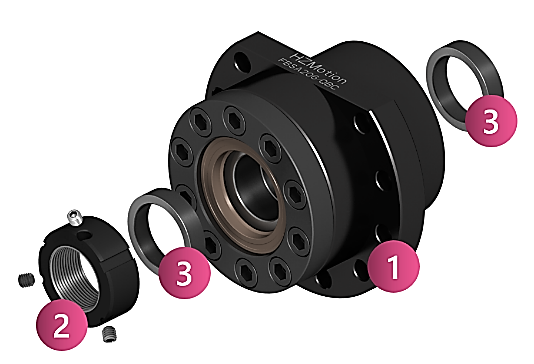

内容清单

内容清单

零件号	名称	单位	数量
1-(1)	轴承座本体	件	1
1-(2)	轴承	套	1
1-(3)	轴承盖	件	1
1-(4)	密封圈	件	2
1-(5)	六角螺钉	件	10
2	锁紧螺母（带紧定螺钉）	件	1
3	隔套	件	2

滚珠丝杠接口尺寸

滚珠丝杠接口尺寸

滚珠丝杠接口尺寸	FBSA 204 DB	FBSA 204 DF	FBSA 204 QBC	FBSA 204 QFC	FBSA 205 DB	FBSA 205 DF	FBSA 205 QBC	FBSA 205 QFC	FBSA 206 DB	FBSA 206 DF	FBSA 206 QBC	FBSA 206 QFC	FBSA 206A QBC	FBSA 206A QFC	FBSA 207 DB	FBSA 207 DF	FBSA 207 QBC	FBSA 207 QFC	FBSA 208 DB	FBSA 208 DF	FBSA 208 QBC	FBSA 208 QFC	FBSA 208A QBC	FBSA 208A QFC	FBSA 209 DB	FBSA 209 DF	FBSA 209 QBC	FBSA 209 QFC	FBSA 210 DB	FBSA 210 DF	FBSA 210 QBC	FBSA 210 QFC	FBSA 210A QBC	FBSA 210A QFC	FBSA 212A QBC	FBSA 212A QFC
d(g6)	20	20	20	20	25	25	25	25	30	30	30	30	30	30	35	35	35	35	40	40	40	40	40	40	45	45	45	45	50	50	50	50	50	50	60	60
L4	66	66	94	94	74	74	104	104	76	76	106	106	106	106	76	76	108	108	90	90	126	126	126	126	90	90	126	126	93	93	133	133	133	133	146	146
L5	25	25	25	25	28	28	28	28	30	30	30	30	30	30	30	30	30	30	30	30	30	30	30	30	28	28	28	28	34	34	34	34	34	34	34	34
M	M20x1.0	M20x1.0	M20x1.0	M20x1.0	M25x1.5	M25x1.5	M25x1.5	M25x1.5	M30x1.5	M30x1.5	M30x1.5	M30x1.5	M30x1.5	M30x1.5	M35x1.5	M35x1.5	M35x1.5	M35x1.5	M40x1.5	M40x1.5	M40x1.5	M40x1.5	M40x1.5	M40x1.5	M45x1.5	M45x1.5	M45x1.5	M45x1.5	M50x1.5	M50x1.5	M50x1.5	M50x1.5	M50x1.5	M50x1.5	M60x2.0	M60x2.0

尺寸单位：[mm]

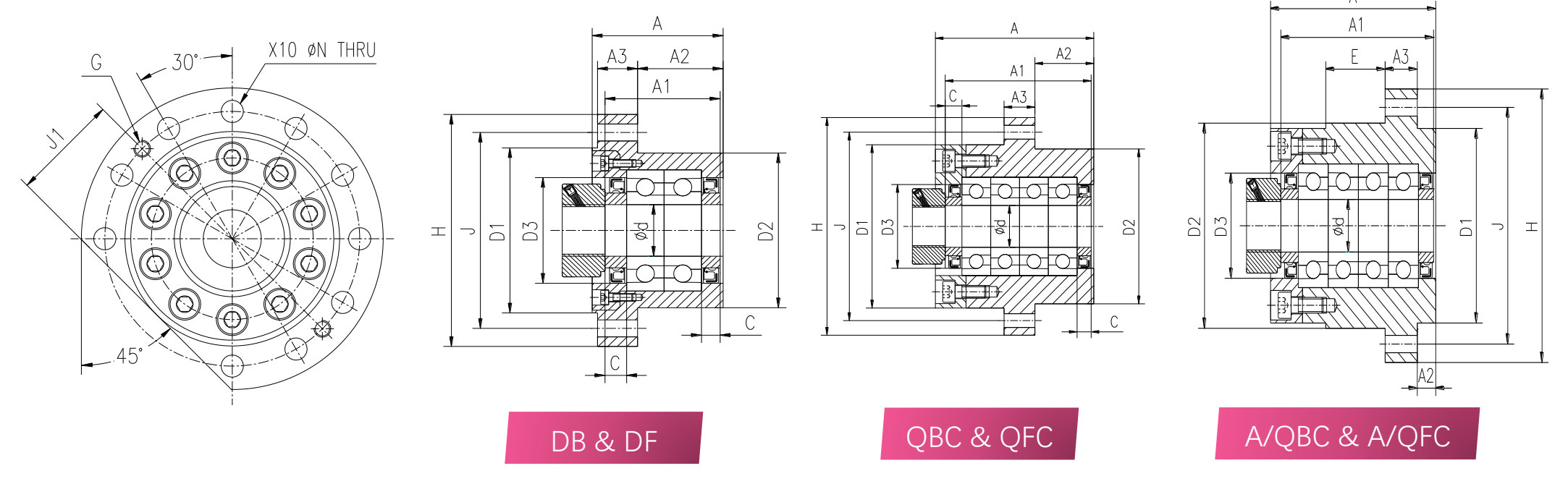

支撑单元尺寸

支撑单元尺寸

型号	d	A	A1	A2	A3	E	D1	D2 (g6)	D3	H	J	J1	N	G	C	轴承型号
FBSA204/DB-C5	20	47	44	32	13	-	64	60	40	90	76	32	6.6	-	8	7602020
FBSA204/DF-C5	20	47	44	32	13	-	64	60	40	90	76	32	6.6	-	8	7602020
FBSA204/QBC-C5	20	77	72	32	13	-	64	60	40	90	76	32	6.6	-	8	7602020
FBSA204/QFC-C5	20	77	72	32	13	-	64	60	40	90	76	32	6.6	-	8	7602020
FBSA205/DB-C5	25	52	50	32	15	-	88	80	45	120	102	44	9.2	-	10	7602025
FBSA205/DF-C5	25	52	50	32	15	-	88	80	45	120	102	44	9.2	-	10	7602025
FBSA205/QBC-C5	25	82	80	32	15	-	88	80	45	120	102	44	9.2	-	10	7602025
FBSA205/QFC-C5	25	82	80	32	15	-	88	80	45	120	102	44	9.2	-	10	7602025
FBSA206/DB-C5	30	52	50	32	15	-	88	80	54	120	102	44	9.2	-	9	7602030
FBSA206/DF-C5	30	52	50	32	15	-	88	80	54	120	102	44	9.2	-	9	7602030
FBSA206/QBC-C5	30	84	82	32	15	-	88	80	54	120	102	44	9.2	-	9	7602030
FBSA206/QFC-C5	30	84	82	32	15	-	88	80	54	120	102	44	9.2	-	9	7602030
FBSA206A/QBC-C5	30	86	82	3.5	15	35	88	88	54	120	102	45	9.2	M8X1	9	7602030
FBSA206A/QFC-C5	30	86	82	3.5	15	35	88	88	54	120	102	45	9.2	M8X1	9	7602030
FBSA207/DB-C5	35	52	50	32	15	-	98	90	62	130	113	49	9,2	-	8	7602035
FBSA207/DF-C5	35	52	50	32	15	-	98	90	62	130	113	49	9,2	-	8	7602035
FBSA207/QBC-C5	35	86	84	32	15	-	98	90	62	130	113	49	9,2	-	8	7602035
FBSA207/QFC-C5	35	86	84	32	15	-	98	90	62	130	113	49	9,2	-	8	7602035
FBSA208/DB-C5	40	66	66	43.5	17	-	128	124	65	165	146	64	11.4	-	15	7602040
FBSA208/DF-C5	40	66	66	43.5	17	-	128	124	65	165	146	64	11.4	-	15	7602040
FBSA208/QBC-C5	40	106	102	43.5	17	-	128	124	65	165	146	64	11.4	-	15	7602040
FBSA208/QFC-C5	40	106	102	43.5	17	-	128	124	65	165	146	64	11.4	-	15	7602040
FBSA208A/QBC-C5	40	106	102	4	24	35	128	128	65	165	146	65.5	11.4	M10X1	15	7602040
FBSA208A/QFC-C5	40	106	102	4	24	35	128	128	65	165	146	65.5	11.4	M10X1	15	7602040
FBSA209/DB-C5	45	66	64	43.5	17	-	128	124	75	165	146	64	11.4	-	13	7602045
FBSA209/DF-C5	45	66	64	43.5	17	-	128	124	75	165	146	64	11.4	-	13	7602045
FBSA209/QBC-C5	45	106	104	43.5	17	-	128	124	75	165	146	64	11.4	-	13	7602045
FBSA209/QFC-C5	45	106	104	43.5	17	-	128	124	75	165	146	64	11.4	-	13	7602045
FBSA210/DB-C5	50	66	64	43.5	17	-	128	124	78	165	146	64	11.4	-	12	7602050
FBSA210/DF-C5	50	66	64	43.5	17	-	128	124	78	165	146	64	11.4	-	12	7602050
FBSA210/QBC-C5	50	106	104	43.5	17	-	128	124	78	165	146	64	11.4	-	12	7602050
FBSA210/QFC-C5	50	106	104	43.5	17	-	128	124	78	165	146	64	11.4	-	12	7602050
FBSA210A/QBC-C5	50	106	104	4	24	35	128	128	78	165	146	65.5	11.4	M10X1	12	7602050
FBSA210A/QFC-C5	50	106	104	4	24	35	128	128	78	165	146	65.5	11.4	M10X1	12	7602050
FBSA212A/QBC-C5	60	114	114	20.5	25	40	145	145	95	185	165	74.5	11.4	M10X1	13	7602060
FBSA212A/QFC-C5	60	114	114	20.5	25	40	145	145	95	185	165	74.5	11.4	M10X1	13	7602060

尺寸单位：[mm]

产品型号 / 目录图纸

零件号	描述	3D 模型	价格	最大轴向负荷 (kgf)	轴颈 (mm)	轴承配组	轴承接触角	轴承预紧	轴承原产地
FBSA204/DB-C5	FBSA204/DB重载型固定端	下载	----	1937	20	DB	60°	重预紧	国产/CN
FBSA204/DF-C5	FBSA204/DF重载型固定端	下载	----	1937	20	DF	60°	重预紧	国产/CN
FBSA204/QBC-C5	FBSA204/QBC重载型固定端	下载	----	3874	20	QBC	60°	重预紧	国产/CN
FBSA204/QFC-C5	FBSA204/QFC重载型固定端	下载	----	3874	20	QFC	60°	重预紧	国产/CN
FBSA205/DB-C5	FBSA205/DB重载型固定端	下载	----	2548	25	DB	60°	重预紧	国产/CN
FBSA205/DF-C5	FBSA205/DF重载型固定端	下载	----	2548	25	DF	60°	重预紧	国产/CN
FBSA205/QBC-C5	FBSA205/QBC重载型固定端	下载	----	5097	25	QBC	60°	重预紧	国产/CN
FBSA205/QFC-C5	FBSA205/QFC重载型固定端	下载	----	5097	25	QFC	60°	重预紧	国产/CN
FBSA206/DB-C5	FBSA206/DB重载型固定端	下载	----	3364	30	DB	60°	重预紧	国产/CN
FBSA206/DF-C5	FBSA206/DF重载型固定端	下载	----	3364	30	DF	60°	重预紧	国产/CN
FBSA206/QBC-C5	FBSA206/QBC重载型固定端	下载	----	6728	30	QBC	60°	重预紧	国产/CN
FBSA206/QFC-C5	FBSA206/QFC重载型固定端	下载	----	6728	30	QFC	60°	重预紧	国产/CN
FBSA206A/QBC-C5	FBSA206A/QBC重载型固定端	下载	----	6728	30	QBC	60°	重预紧	国产/CN
FBSA206A/QFC-C5	FBSA206A/QFC重载型固定端	下载	----	6728	30	QFC	60°	重预紧	国产/CN
FBSA207/DB-C5	FBSA207/DB重载型固定端	下载	----	4128	35	DB	60°	重预紧	国产/CN
FBSA207/DF-C5	FBSA207/DF重载型固定端	下载	----	4128	35	DF	60°	重预紧	国产/CN
FBSA207/QBC-C5	FBSA207/QBC重载型固定端	下载	----	8257	35	QBC	60°	重预紧	国产/CN
FBSA207/QFC-C5	FBSA207/QFC重载型固定端	下载	----	8257	35	QFC	60°	重预紧	国产/CN
FBSA208/DB-C5	FBSA208/DB重载型固定端	下载	----	5403	40	DB	60°	重预紧	国产/CN
FBSA208/DF-C5	FBSA208/DF重载型固定端	下载	----	5403	40	DF	60°	重预紧	国产/CN
FBSA208/QBC-C5	FBSA208/QBC重载型固定端	下载	----	10805	40	QBC	60°	重预紧	国产/CN
FBSA208/QFC-C5	FBSA208/QFC重载型固定端	下载	----	10805	40	QFC	60°	重预紧	国产/CN
FBSA208A/QBC-C5	FBSA208A/QBC重载型固定端	下载	----	10805	40	QBC	60°	重预紧	国产/CN
FBSA208A/QFC-C5	FBSA208A/QFC重载型固定端	下载	----	10805	40	QFC	60°	重预紧	国产/CN
FBSA209/DB-C5	FBSA209/DB重载型固定端	下载	----	5657	45	DB	60°	重预紧	国产/CN
FBSA209/DF-C5	FBSA209/DF重载型固定端	下载	----	5657	45	DF	60°	重预紧	国产/CN
FBSA209/QBC-C5	FBSA209/QBC重载型固定端	下载	----	11315	45	QBC	60°	重预紧	国产/CN
FBSA209/QFC-C5	FBSA209/QFC重载型固定端	下载	----	11315	45	QFC	60°	重预紧	国产/CN
FBSA210/DB-C5	FBSA210/DB重载型固定端	下载	----	6218	50	DB	60°	重预紧	国产/CN
FBSA210/DF-C5	FBSA210/DF重载型固定端	下载	----	6218	50	DF	60°	重预紧	国产/CN
FBSA210/QBC-C5	FBSA210/QBC重载型固定端	下载	----	12436	50	QBC	60°	重预紧	国产/CN
FBSA210/QFC-C5	FBSA210/QFC重载型固定端	下载	----	12436	50	QFC	60°	重预紧	国产/CN
FBSA210A/QBC-C5	FBSA210A/QBC重载型固定端	下载	----	12436	50	QBC	60°	重预紧	国产/CN
FBSA210A/QFC-C5	FBSA210A/QFC重载型固定端	下载	----	12436	50	QFC	60°	重预紧	国产/CN
FBSA212A/QBC-C5	FBSA212A/QBC重载型固定端	下载	----	18654	60	QBC	60°	重预紧	国产/CN
FBSA212A/QFC-C5	FBSA212A/QFC重载型固定端	下载	----	18654	60	QFC	60°	重预紧	国产/CN
FBSA204/DB-C4	FBSA204/DB重载型固定端	下载	----	1937	20	DB	60°	重预紧	国产/CN
FBSA204/DF-C4	FBSA204/DF重载型固定端	下载	----	1937	20	DF	60°	重预紧	国产/CN
FBSA204/QBC-C4	FBSA204/QBC重载型固定端	下载	----	3874	20	QBC	60°	重预紧	国产/CN
FBSA204/QFC-C4	FBSA204/QFC重载型固定端	下载	----	3874	20	QFC	60°	重预紧	国产/CN
FBSA205/DB-C4	FBSA205/DB重载型固定端	下载	----	2548	25	DB	60°	重预紧	国产/CN
FBSA205/DF-C4	FBSA205/DF重载型固定端	下载	----	2548	25	DF	60°	重预紧	国产/CN
FBSA205/QBC-C4	FBSA205/QBC重载型固定端	下载	----	5097	25	QBC	60°	重预紧	国产/CN
FBSA205/QFC-C4	FBSA205/QFC重载型固定端	下载	----	5097	25	QFC	60°	重预紧	国产/CN
FBSA206/DB-C4	FBSA206/DB重载型固定端	下载	----	3364	30	DB	60°	重预紧	国产/CN
FBSA206/DF-C4	FBSA206/DF重载型固定端	下载	----	3364	30	DF	60°	重预紧	国产/CN
FBSA206/QBC-C4	FBSA206/QBC重载型固定端	下载	----	6728	30	QBC	60°	重预紧	国产/CN
FBSA206/QFC-C4	FBSA206/QFC重载型固定端	下载	----	6728	30	QFC	60°	重预紧	国产/CN
FBSA206A/QBC-C4	FBSA206A/QBC重载型固定端	下载	----	6728	30	QBC	60°	重预紧	国产/CN
FBSA206A/QFC-C4	FBSA206A/QFC重载型固定端	下载	----	6728	30	QFC	60°	重预紧	国产/CN
FBSA207/DB-C4	FBSA207/DB重载型固定端	下载	----	4128	35	DB	60°	重预紧	国产/CN
FBSA207/DF-C4	FBSA207/DF重载型固定端	下载	----	4128	35	DF	60°	重预紧	国产/CN
FBSA207/QBC-C4	FBSA207/QBC重载型固定端	下载	----	8257	35	QBC	60°	重预紧	国产/CN
FBSA207/QFC-C4	FBSA207/QFC重载型固定端	下载	----	8257	35	QFC	60°	重预紧	国产/CN
FBSA208/DB-C4	FBSA208/DB重载型固定端	下载	----	5403	40	DB	60°	重预紧	国产/CN
FBSA208/DF-C4	FBSA208/DF重载型固定端	下载	----	5403	40	DF	60°	重预紧	国产/CN
FBSA208/QBC-C4	FBSA208/QBC重载型固定端	下载	----	10805	40	QBC	60°	重预紧	国产/CN
FBSA208/QFC-C4	FBSA208/QFC重载型固定端	下载	----	10805	40	QFC	60°	重预紧	国产/CN
FBSA208A/QBC-C4	FBSA208A/QBC重载型固定端	下载	----	10805	40	QBC	60°	重预紧	国产/CN
FBSA208A/QFC-C4	FBSA208A/QFC重载型固定端	下载	----	10805	40	QFC	60°	重预紧	国产/CN
FBSA209/DB-C4	FBSA209/DB重载型固定端	下载	----	5657	45	DB	60°	重预紧	国产/CN
FBSA209/DF-C4	FBSA209/DF重载型固定端	下载	----	5657	45	DF	60°	重预紧	国产/CN
FBSA209/QBC-C4	FBSA209/QBC重载型固定端	下载	----	11315	45	QBC	60°	重预紧	国产/CN
FBSA209/QFC-C4	FBSA209/QFC重载型固定端	下载	----	11315	45	QFC	60°	重预紧	国产/CN
FBSA210/DB-C4	FBSA210/DB重载型固定端	下载	----	6218	50	DB	60°	重预紧	国产/CN
FBSA210/DF-C4	FBSA210/DF重载型固定端	下载	----	6218	50	DF	60°	重预紧	国产/CN
FBSA210/QBC-C4	FBSA210/QBC重载型固定端	下载	----	12436	50	QBC	60°	重预紧	国产/CN
FBSA210/QFC-C4	FBSA210/QFC重载型固定端	下载	----	12436	50	QFC	60°	重预紧	国产/CN
FBSA210A/QBC-C4	FBSA210A/QBC重载型固定端	下载	----	12436	50	QBC	60°	重预紧	国产/CN
FBSA210A/QFC-C4	FBSA210A/QFC重载型固定端	下载	----	12436	50	QFC	60°	重预紧	国产/CN
FBSA212A/QBC-C4	FBSA212A/QBC重载型固定端	下载	----	18654	60	QBC	60°	重预紧	国产/CN
FBSA212A/QFC-C4	FBSA212A/QFC重载型固定端	下载	----	18654	60	QFC	60°	重预紧	国产/CN

每页显示条

共 72 条
