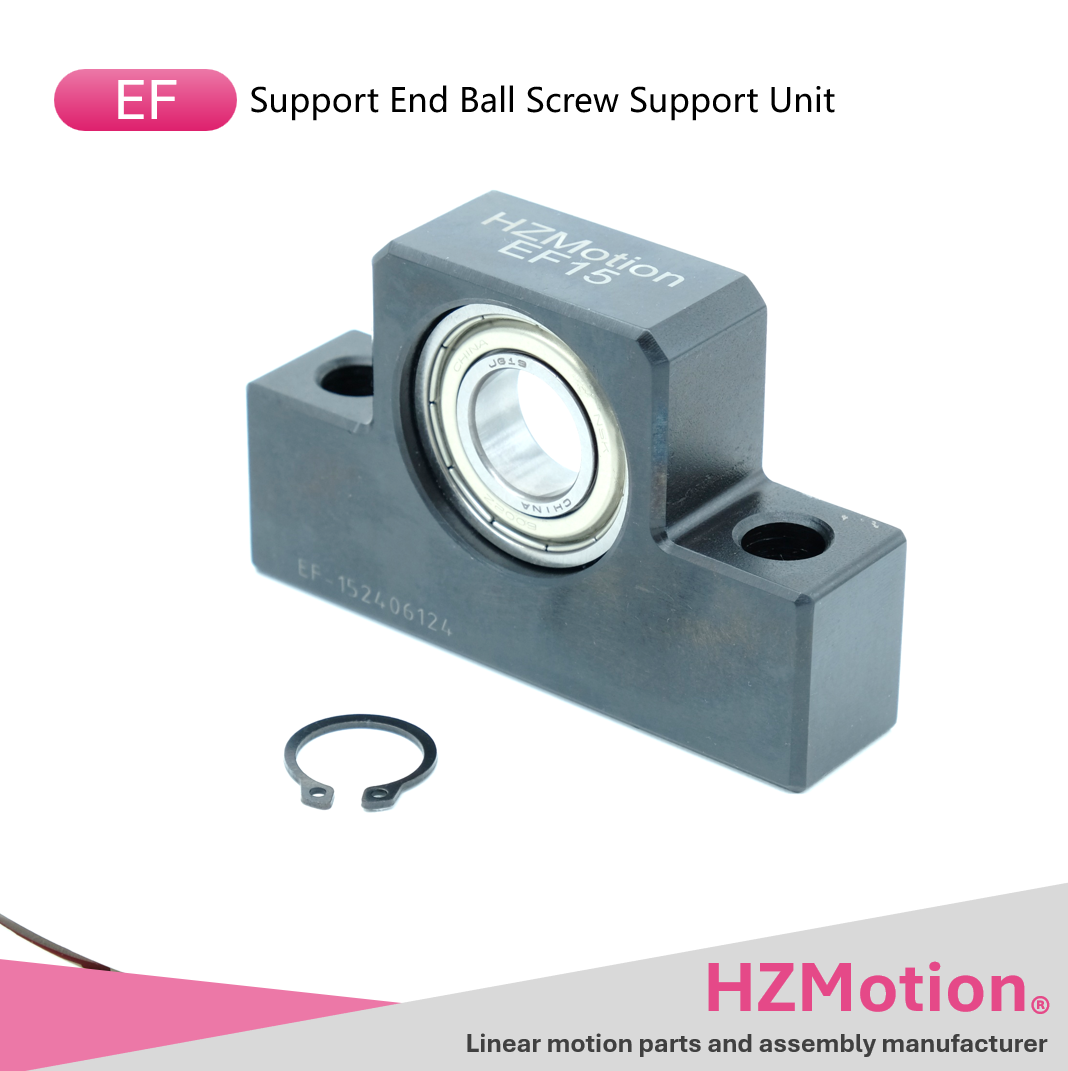

EF型产品图片

EF型

EF型属于一般型支撑端。本页用于承接该系列下的具体型号、图纸、3D 模型和购物车操作。

返回上一级一般型支撑端

产品规格

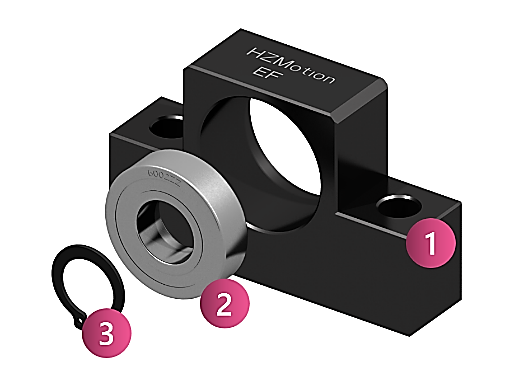

内容清单

内容清单

零件号	名称	单位	数量
1	轴承座本体	件	1
2	轴承	件	1
3	卡簧	件	1

滚珠丝杠接口尺寸

滚珠丝杠接口尺寸

滚珠丝杠接口尺寸	EF06	EF08	EF10	EF12	EF15	EF15H	EF20	EF25
d1(g6)	6	6	8	10	15	15	20	25
e	9	9	10	11	13	13	19	20
A	5.7	5.7	7.6	9.6	14.3	14.3	19	23.5
f	6.8	6.8	7.9	9.15	10.15	10.15	15.35	16.35
G	0.8	0.8	0.9	1.15	1.15	1.15	1.35	1.35

尺寸单位：[mm]

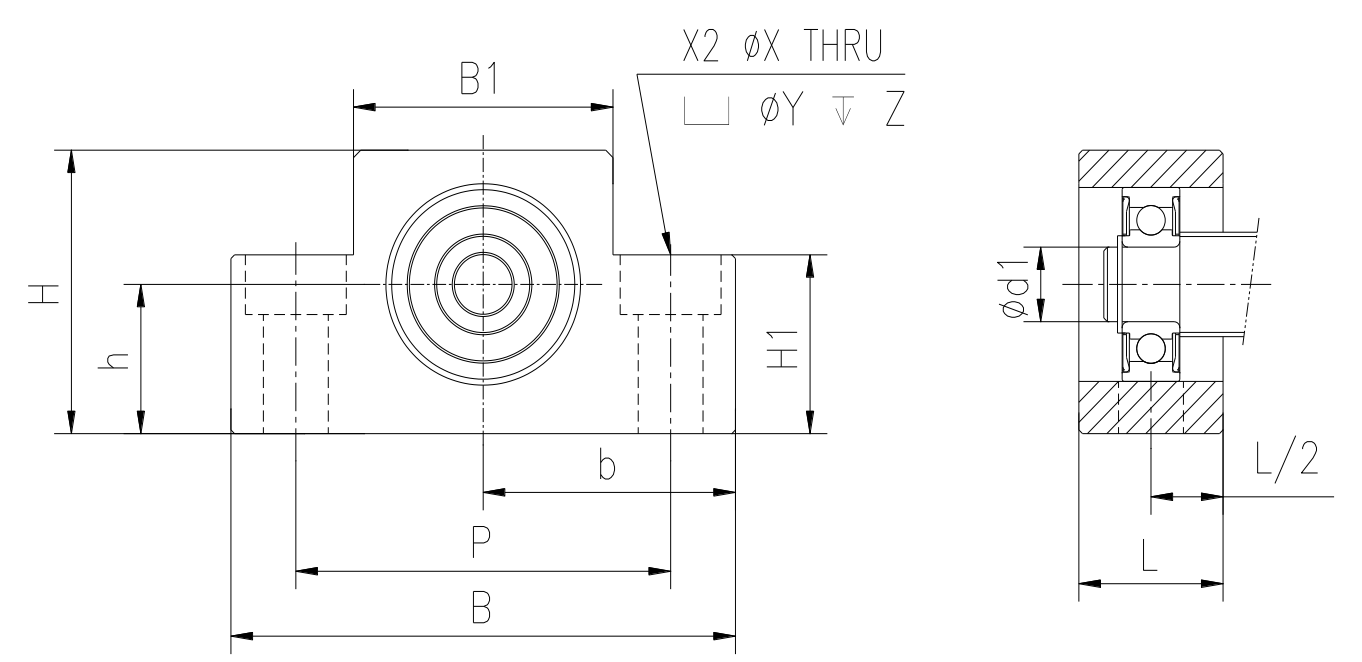

支撑单元尺寸

支撑单元尺寸

型号 Model	d1	L	B	H	b ±0.02	h ±0.02	B1	H1	P	X	Y	Z	Circlip	轴承型号
EF06	6	12	42	25	21	13	18	20	30	5.5	9.5	11	S06	606ZZ
EF08	6	14	52	32	26	17	25	26	38	6.6	11	12	S06	606ZZ
EF10	8	20	70	43	35	25	36	24	52	9	-	-	S08	608ZZ
EF12	10	20	70	43	35	25	36	24	52	9	-	-	S10	6000ZZ
EF15	15	20	80	49	40	30	41	25	60	9	-	-	S15	6002ZZ
EF15H	15	26	95	72	47.5	45	52	61	70	9	14	14	S15	6002ZZ
EF20	20	26	95	58	47.5	30	56	25	75	11	-	-	S20	6204ZZ
EF25	25	30	105	68	52.5	35	66	25	85	11	-	-	S25	6205ZZ

尺寸单位：[mm]

产品型号 / 目录图纸

零件号	描述	3D 模型	价格	最大轴向负荷 (kgf)	轴颈 (mm)	轴承配组	轴承接触角	轴承预紧	轴承原产地
EF06-C3	EF06支撑端	下载	----	N/A	6	N/A	N/A	N/A	进口/JP
EF08-C3	EF08支撑端	下载	----	N/A	6	N/A	N/A	N/A	进口/JP
EF10-C3	EF10支撑端	下载	----	N/A	8	N/A	N/A	N/A	进口/JP
EF12-C3	EF12支撑端	下载	----	N/A	10	N/A	N/A	N/A	进口/JP
EF15-C3	EF15支撑端	下载	----	N/A	15	N/A	N/A	N/A	进口/JP
EF20-C3	EF20支撑端	下载	----	N/A	15	N/A	N/A	N/A	进口/JP
EF25-C3	EF25支撑端	下载	----	N/A	20	N/A	N/A	N/A	进口/JP
EF15H-C3	EF15H支撑端	下载	----	N/A	25	N/A	N/A	N/A	进口/JP
