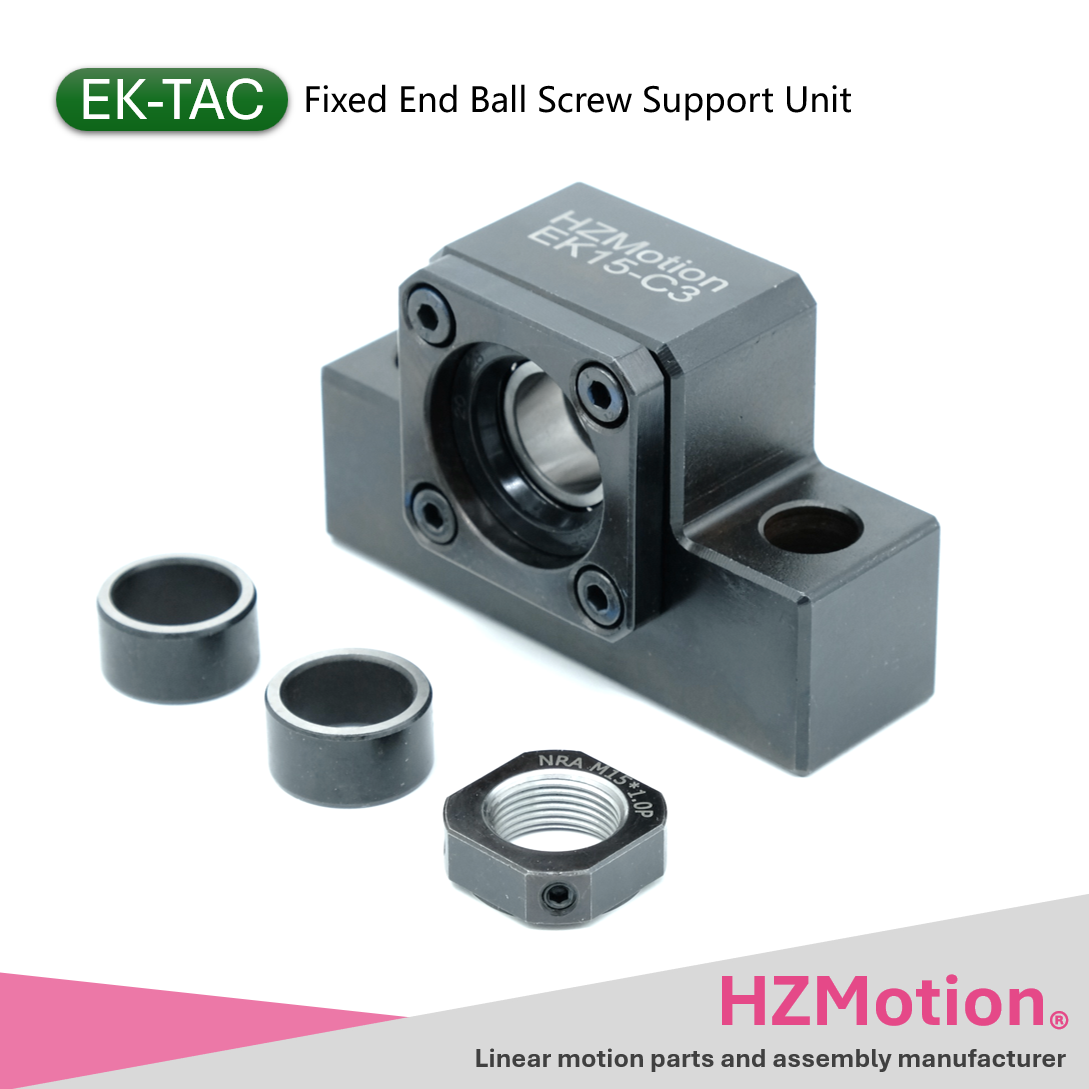

EK-TAC型

EK-TAC型属于一般型固定端。本页用于承接该系列下的具体型号、图纸、3D 模型和购物车操作。

返回上一级一般型固定端

产品规格

内容清单

内容清单

零件号	名称	单位	数量
1-(1)	轴承座本体	件	1
1-(2)	轴承	对	1
1-(3)	轴承盖	件	1
1-(4)	密封圈（05/06/08 用 1 件）	件	2/1
1-(5)	六角螺钉（05-08 不配置）	件	0/4
2	锁紧螺母（带紧定螺钉）	件	1
3	隔套	件	2

滚珠丝杠接口尺寸

滚珠丝杠接口尺寸

滚珠丝杠接口尺寸	EK05	EK06	EK08	EK10	EK12	EK15	EK20	EK25
d1(g6)	5	6	8	10	12	15	20	25
A	4	4	6	8	10	12	17	20
e	23	28	32	36	36	47	62	78
f	6	8	9	15	15	20	25	30
M	M5x0.5	M6x0.75	M8x1	M10x1	M12x1	M15x1	M20x1	M25x1.5
S	7	8	10	11	11	13	17	20

尺寸单位：[mm]

支撑单元尺寸

支撑单元尺寸

型号 Model	d1	L	L1	L2	L3	L4	B	H	b ±0.02	h ±0.02	B1	H1	C1	C2	P	X	Y	Z	T	C	轴承型号
EK12-TAC	12	25	6.5	31.5	3	13	70	45	35	25	37	30	-	-	52	9	-	-	19	3.5	7602012
EK15-TAC	15	27	6.5	40	3	18.5	80	53	40	30	41	35	-	-	60	11	-	-	22	8	7602015
EK20-TAC	20	42	10	50	10	22	95	58	47.5	30	56	25	-	-	75	11	-	-	30	11	7602020
EK25-TAC	25	48	12	60	15	9	105	68	52.5	35	66	25	30	9	85	11	-	-	35	15	7602025

尺寸单位：[mm]

产品型号 / 目录图纸

零件号	描述	3D 模型	价格	最大轴向负荷 (kgf)	轴颈 (mm)	轴承配组	轴承接触角	轴承预紧	轴承原产地
EK12-TAC5	EK05固定端-重载型	下载	----	1055	12	DF	60°	重预紧	国产/CN
EK15-TAC5	EK06固定端-重载型	下载	----	1259	15	DF	60°	重预紧	国产/CN
EK20-TAC5	EK08固定端-重载型	下载	----	1937	20	DF	60°	重预紧	国产/CN
EK25-TAC5	EK10固定端-重载型	下载	----	2548	25	DF	60°	重预紧	国产/CN
EK12-TAC4	EK12固定端-重载型	下载	----	1055	12	DF	60°	重预紧	国产/CN
EK15-TAC4	EK15固定端-重载型	下载	----	1259	15	DF	60°	重预紧	国产/CN
EK20-TAC4	EK20固定端-重载型	下载	----	1937	20	DF	60°	重预紧	国产/CN
EK25-TAC4	EK25固定端-重载型	下载	----	2548	25	DF	60°	重预紧	国产/CN

每页显示条

共 8 条
