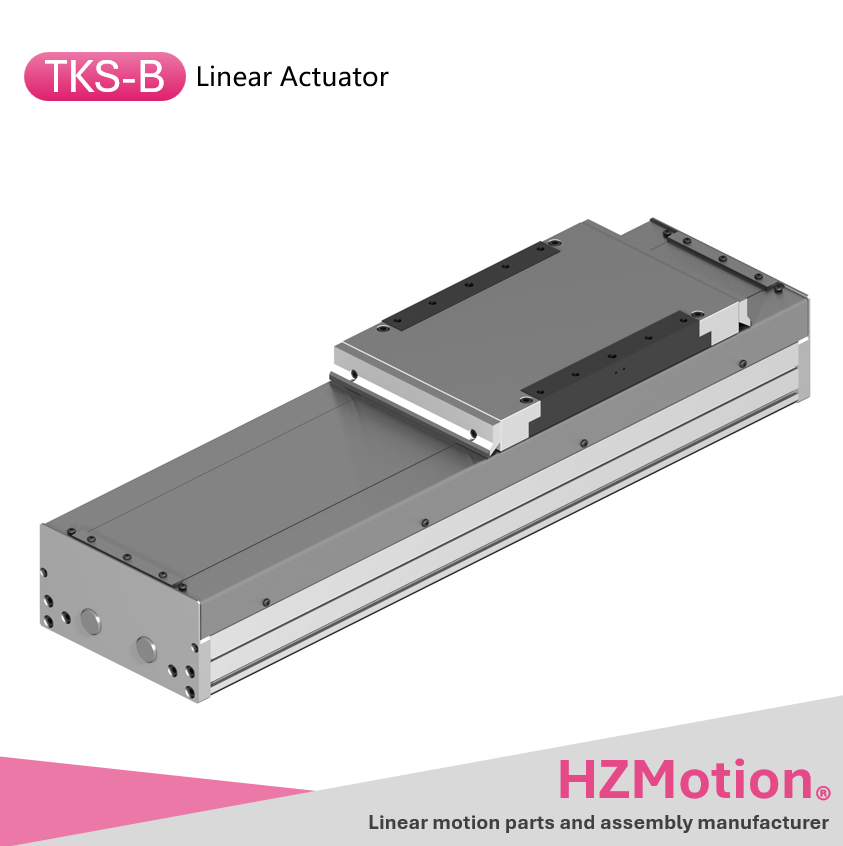

TKS-B型 产品图片

TKS-B型

TKS-B型 属于 正时皮带驱动型直线模组。本页用于承接该系列下的具体型号、图纸、3D 模型和购物车操作。

返回上一级 正时皮带驱动型直线模组

产品规格

图纸与尺寸表格

TKS90-B

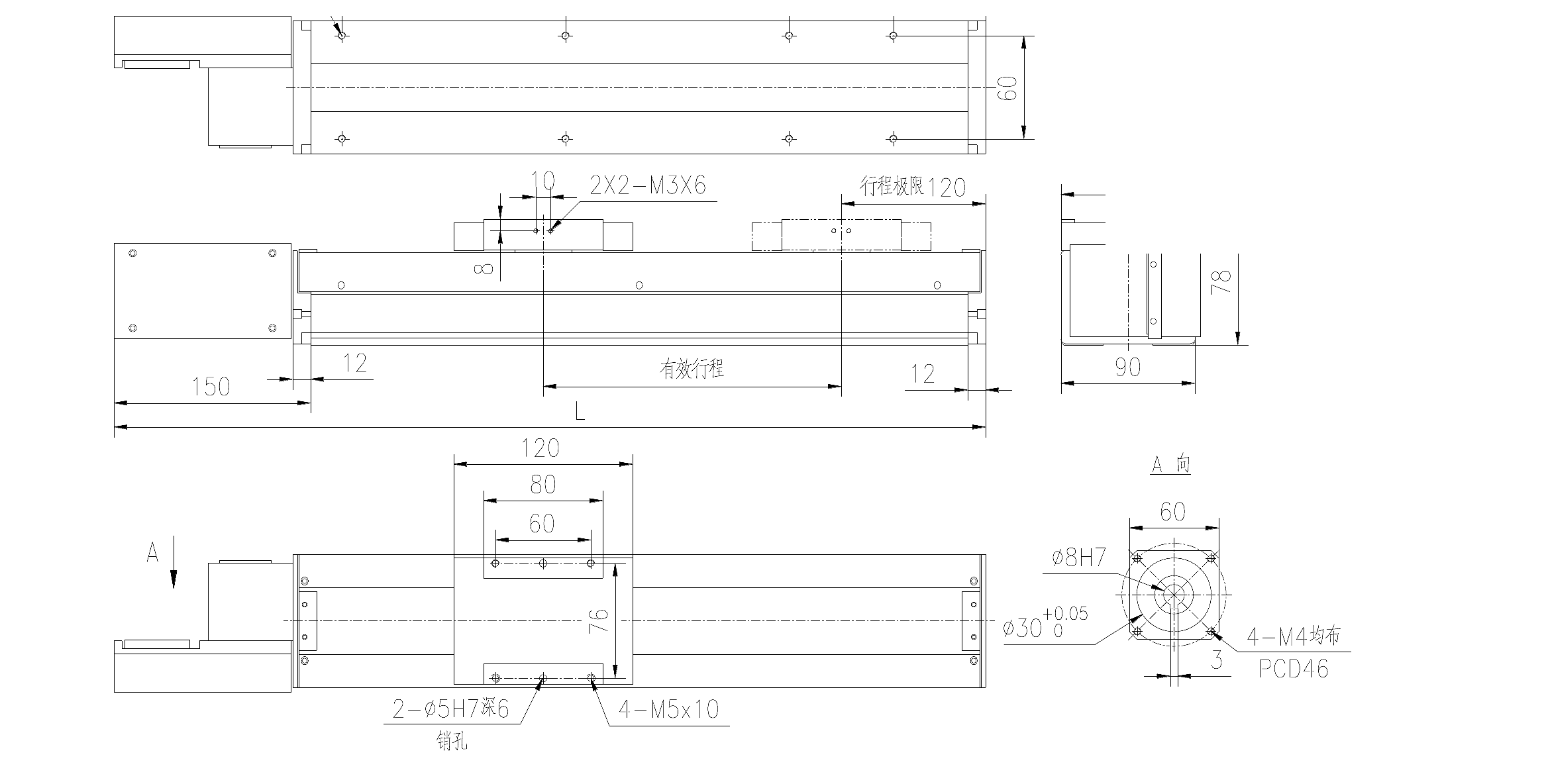

TKS90-B 技术图纸
尺寸表格
有效行程 (mm)L (mm)A (mm)MN重量 (kg)
1100145215071817.2
115015025082017.9
1200155210082018.6
1250160215082019.3
130016525092220
1350170210092220.7
1400175215092221.4
1450180250102422.1
15001852100102422.8
15501902150102423.5
1600195250112624.2
16502002100112624.9
17002052150112625.6
1750210250122826.3
18002152100122827
18502202150122827.7
1900225250133028.4
19502302100133029.1
20002352150133029.8

TKS100-B

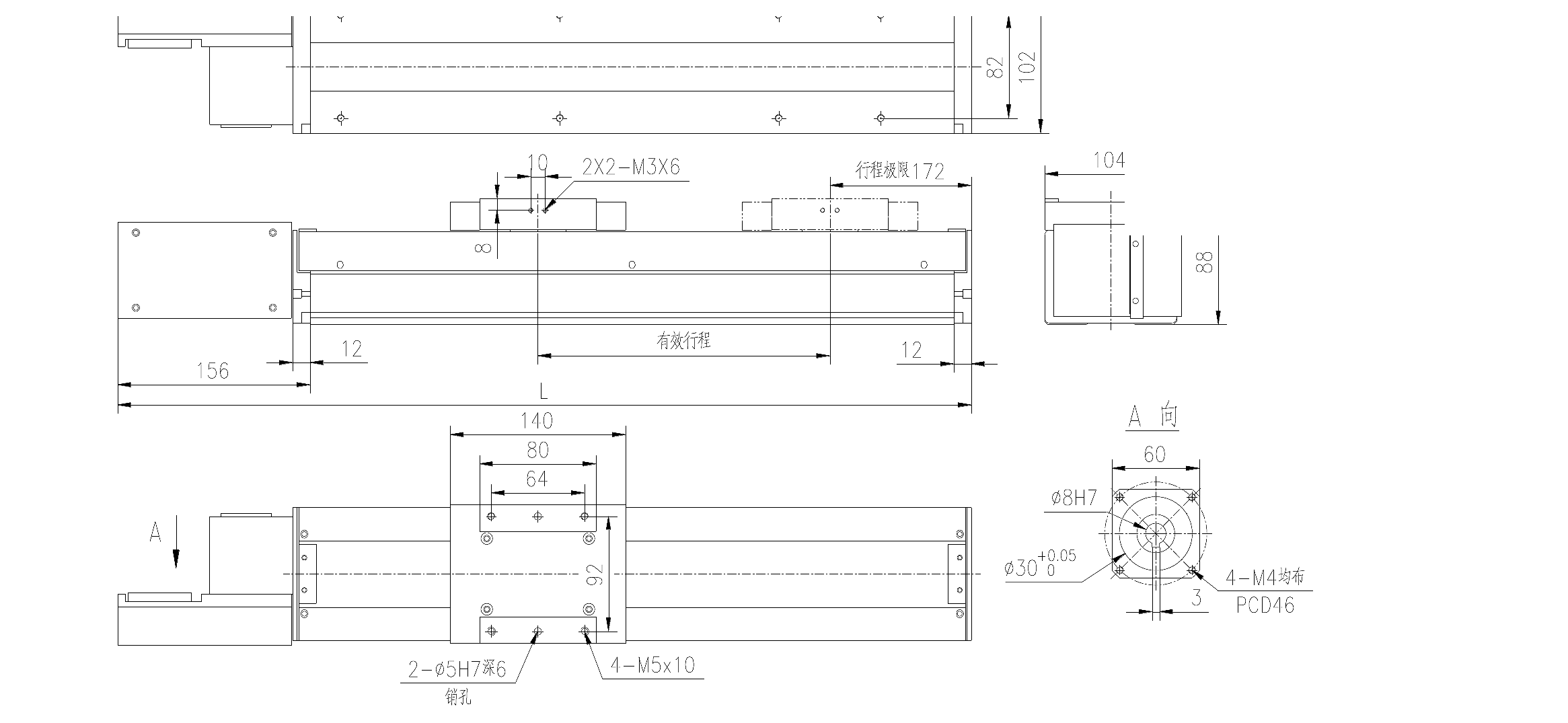

TKS100-B 技术图纸
尺寸表格
有效行程 (mm)L (mm)A (mm)MN重量 (kg)
1800222810092227.2
1850227815092227.8
1900232820092228.4
1950237850102429
20002428100102429.6
20502478150102430.2
21002528200102430.8
2150257850112631.4
22002628100112632
22502678150112632.6
23002728200112633.2
2350277850122833.8
24002828100122834.4
24502878150122835
25002928200122835.6
2550297850133036.2

TKS120-B

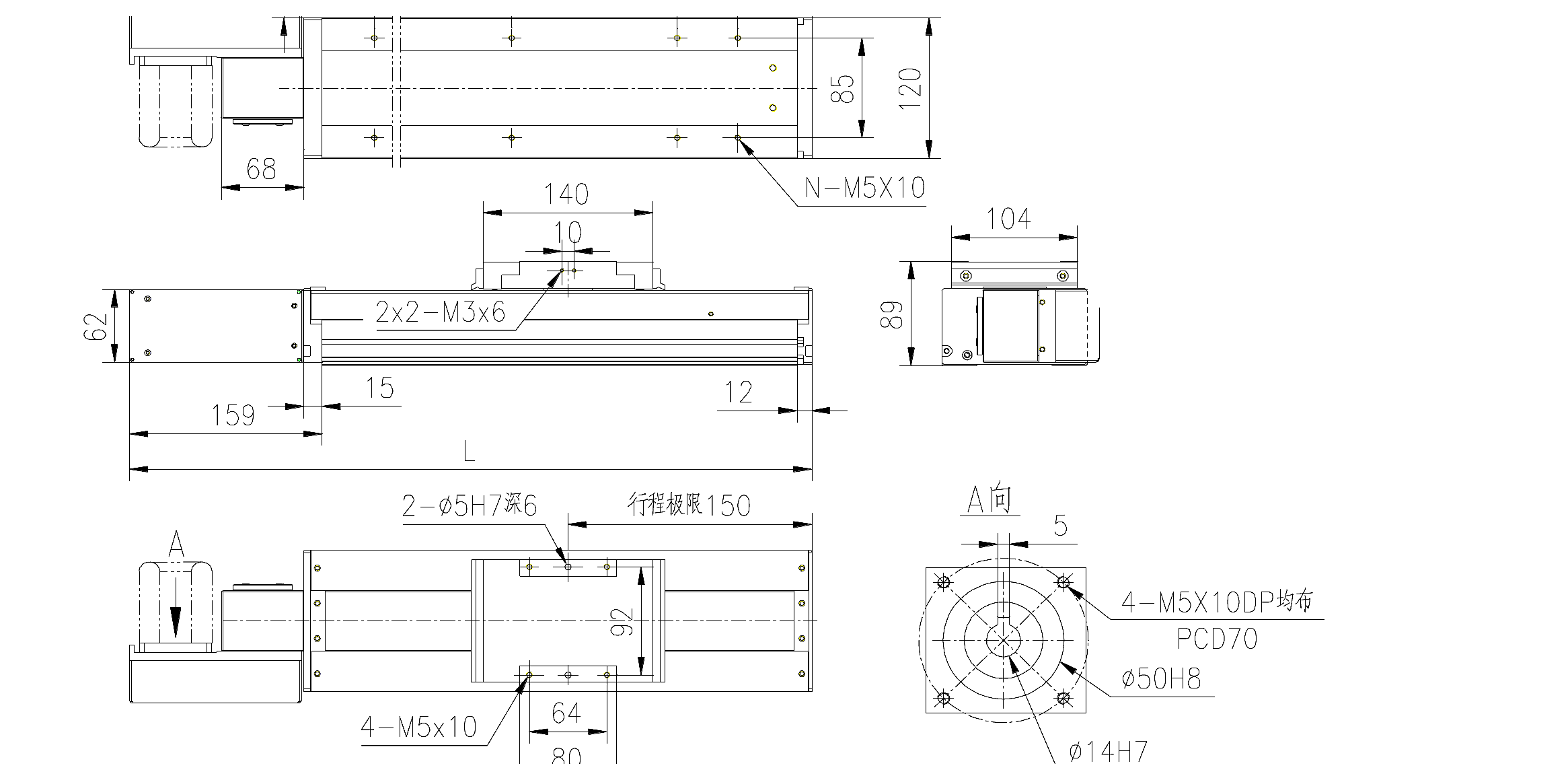

TKS120-B 技术图纸
尺寸表格
有效行程 (mm)L (mm)A (mm)MN重量 (kg)
2100251350112626.4
21502563100112626.9
22002613150112627.5
22502663200112628
2300271350122828.5
23502763100122829
24002813150122829.5
24502863200122830
2500291350133030.5
25502963100133031
26003013150133031.5
26503063200133032
2700311350143232.6
27503163100143233.1
28003213150143233.6
28503263200143234.1
2900331350153434.6
29503363100153435.1
30003413150153435.6
30503463200153436.1

TKS136-B

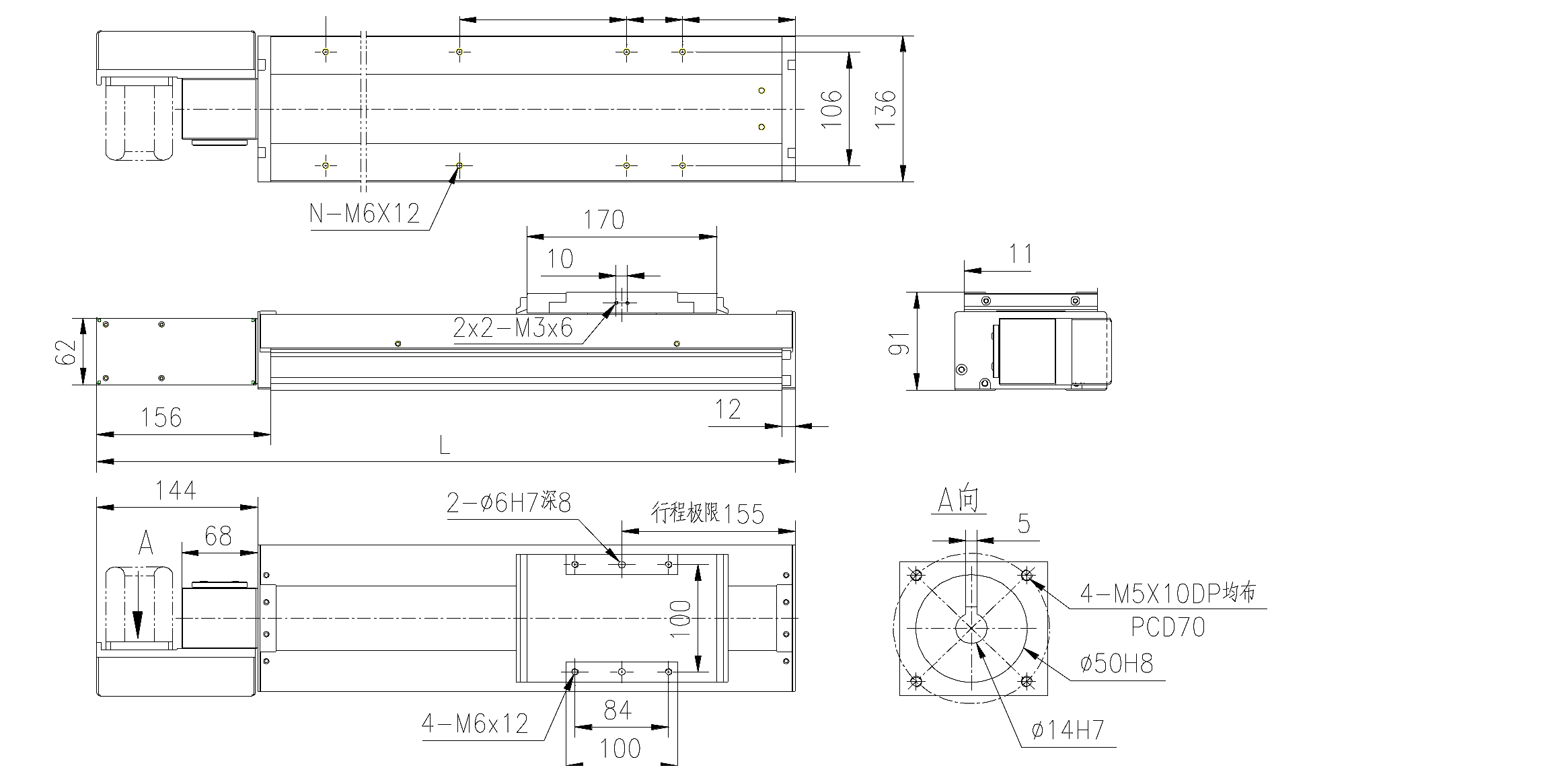

TKS136-B 技术图纸
尺寸表格
有效行程 (mm)L (mm)A (mm)MN重量 (kg)
2100255350112632.6
21502603100112633.2
22002653150112633.9
22502703200112634.5
2300275350122835.1
23502803100122835.7
24002853150122836.3
24502903200122837
2500295350133037.6
25503003100133038.2
26003053150133038.8
26503103200133039.4
2700315350143240.1
27503203100143240.7
28003253150143241.3
28503303200143241.9
2900335350153442.5
29503403100153443.2
30003453150153443.8
30503503200153444.4

TKS170-B

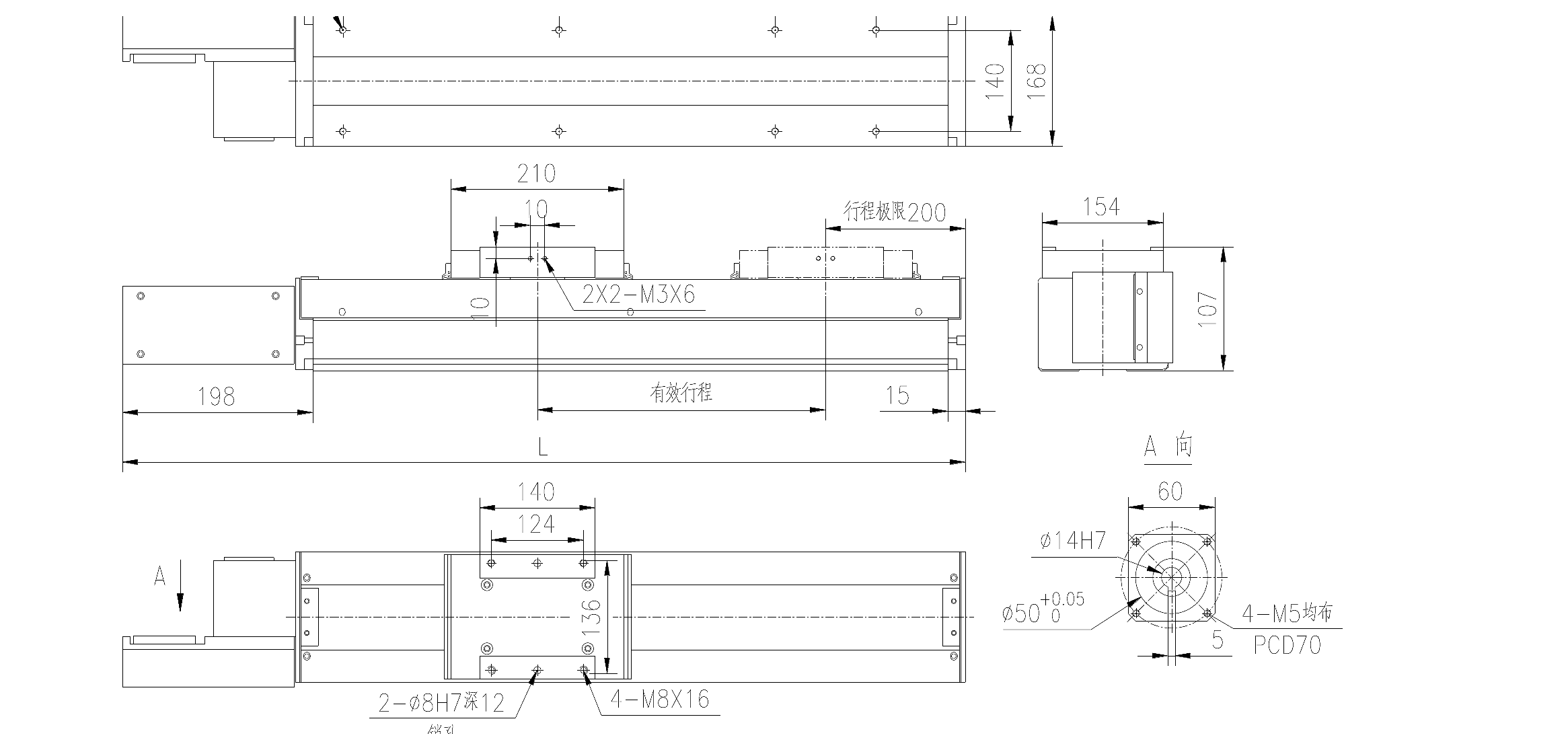

TKS170-B 技术图纸
尺寸表格
有效行程 (mm)L (mm)A (mm)MN重量 (kg)
2100267750112645.2
21502727100112646
22002777150112646.8
22502827200112647.6
2300287750122848.4
23502927100122849.2
24002977150122850
24503027200122850.8
2500307750133051.6
25503127100133052.4
26003177150133053.2
26503227200133054
2700327750143254.8
27503327100143255.6
28003377150143256.4
28503427200143257.2
2900347750153458
29503527100153458.8
30003577150153459.6
30503627200153460.4

TKS200-B

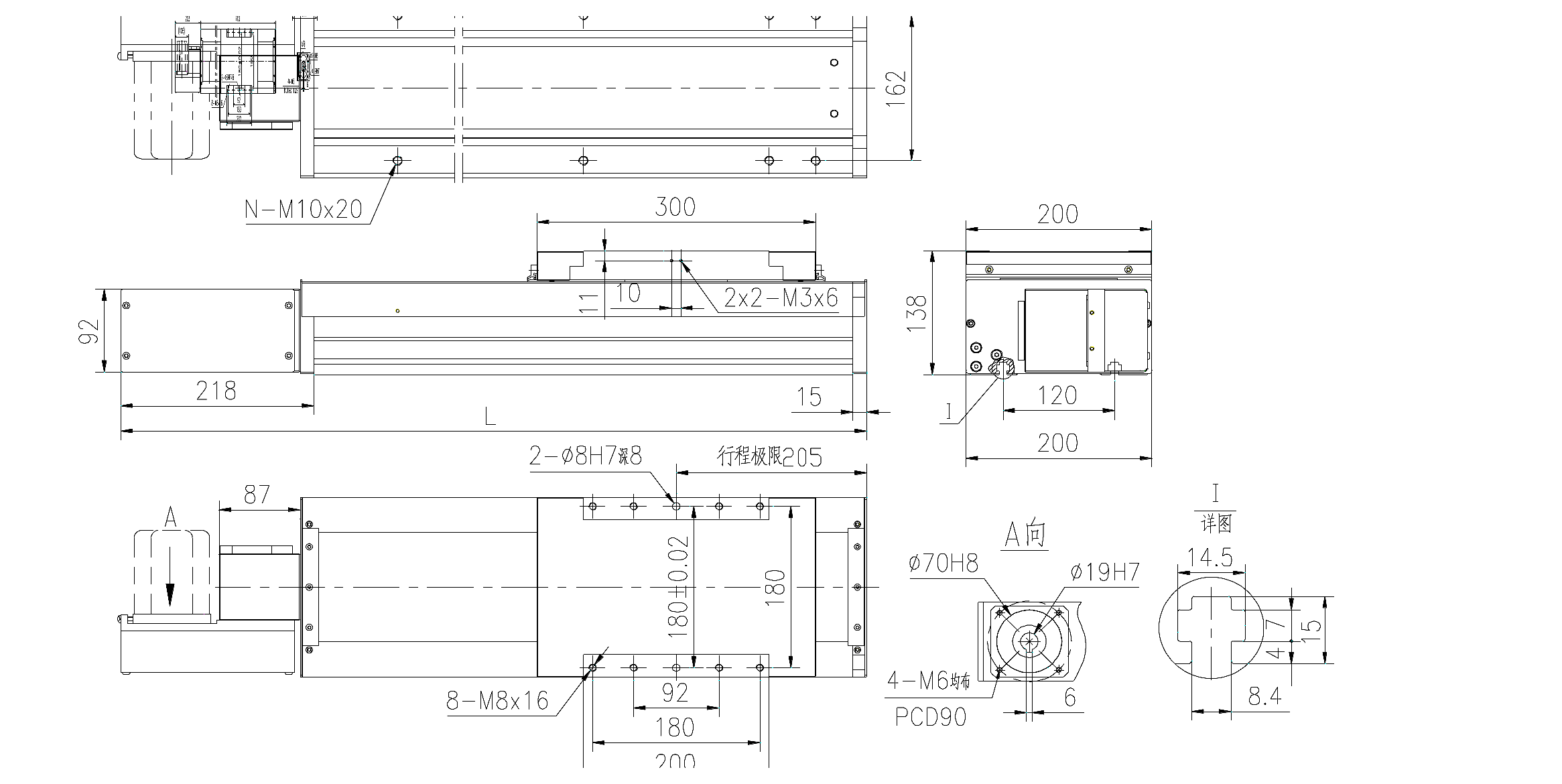

TKS200-B 技术图纸
尺寸表格
有效行程 (mm)L (mm)A (mm)MN重量 (kg)
21002713150112663.6
21502763200112664.5
2200281350122865.4
22502863100122866.4
23002913150122867.3
23502963200122868.2
2400301350133069.2
24503063100133070.1
25003113150133071
25503163200133072
2600321350143272.9
26503263100143273.8
27003313150143274.7
27503363200143275.7
2800341350153476.6
28503463100153477.5
29003513150153478.5
29503563200153479.4
3000361350163680.3
30503663100163681.3

除特别注明外,尺寸单位为 mm。

产品型号 / 目录图纸

登录后查看价格
零件号描述3D 模型价格基座结构推荐载荷 (kg)基座宽度 (mm)有效行程最大运行速度 (mm/s)
TKS90B32-100A1FL TKS90B32-100A1FL 全密封铝基座同步带直线模组
下载
---- 43190322000
TKS90B32-150A1FL TKS90B32-150A1FL 全密封铝基座同步带直线模组
下载
---- 43190322000
TKS90B32-200A1FL TKS90B32-200A1FL 全密封铝基座同步带直线模组
下载
---- 43190322000
TKS90B32-250A1FL TKS90B32-250A1FL 全密封铝基座同步带直线模组
下载
---- 43190322000
TKS90B32-300A1FL TKS90B32-300A1FL 全密封铝基座同步带直线模组
下载
---- 43190322000
TKS90B32-350A1FL TKS90B32-350A1FL 全密封铝基座同步带直线模组
下载
---- 43190322000
TKS90B32-400A1FL TKS90B32-400A1FL 全密封铝基座同步带直线模组
下载
---- 43190322000
TKS90B32-450A1FL TKS90B32-450A1FL 全密封铝基座同步带直线模组
下载
---- 43190322000
TKS90B32-500A1FL TKS90B32-500A1FL 全密封铝基座同步带直线模组
下载
---- 43190322000
TKS90B32-550A1FL TKS90B32-550A1FL 全密封铝基座同步带直线模组
下载
---- 43190322000
TKS90B32-600A1FL TKS90B32-600A1FL 全密封铝基座同步带直线模组
下载
---- 43190322000
TKS90B32-650A1FL TKS90B32-650A1FL 全密封铝基座同步带直线模组
下载
---- 43190322000
TKS90B32-700A1FL TKS90B32-700A1FL 全密封铝基座同步带直线模组
下载
---- 43190322000
TKS90B32-750A1FL TKS90B32-750A1FL 全密封铝基座同步带直线模组
下载
---- 43190322000
TKS90B32-800A1FL TKS90B32-800A1FL 全密封铝基座同步带直线模组
下载
---- 43190322000
TKS90B32-850A1FL TKS90B32-850A1FL 全密封铝基座同步带直线模组
下载
---- 43190322000
TKS90B32-900A1FL TKS90B32-900A1FL 全密封铝基座同步带直线模组
下载
---- 43190322000
TKS90B32-950A1FL TKS90B32-950A1FL 全密封铝基座同步带直线模组
下载
---- 43190322000
TKS90B32-1000A1FL TKS90B32-1000A1FL 全密封铝基座同步带直线模组
下载
---- 43190322000
TKS90B32-1050A1FL TKS90B32-1050A1FL 全密封铝基座同步带直线模组
下载
---- 43190322000
